Этот проект обслуживает потребности подъёма материалов в Алжире. Проект предназначен для крупного машиностроительного предприятия. Мы спроектировали, изготовили и поставили 5-тонный напольный консольный кран (Pillar Jib Crane). Оборудование в основном перемещает тяжёлые формы и металлоконструкции. Кран часто работает между рабочими зонами цеха. Он устранил слепые зоны мостовых кранов. Он также сократил длительное время ожидания.

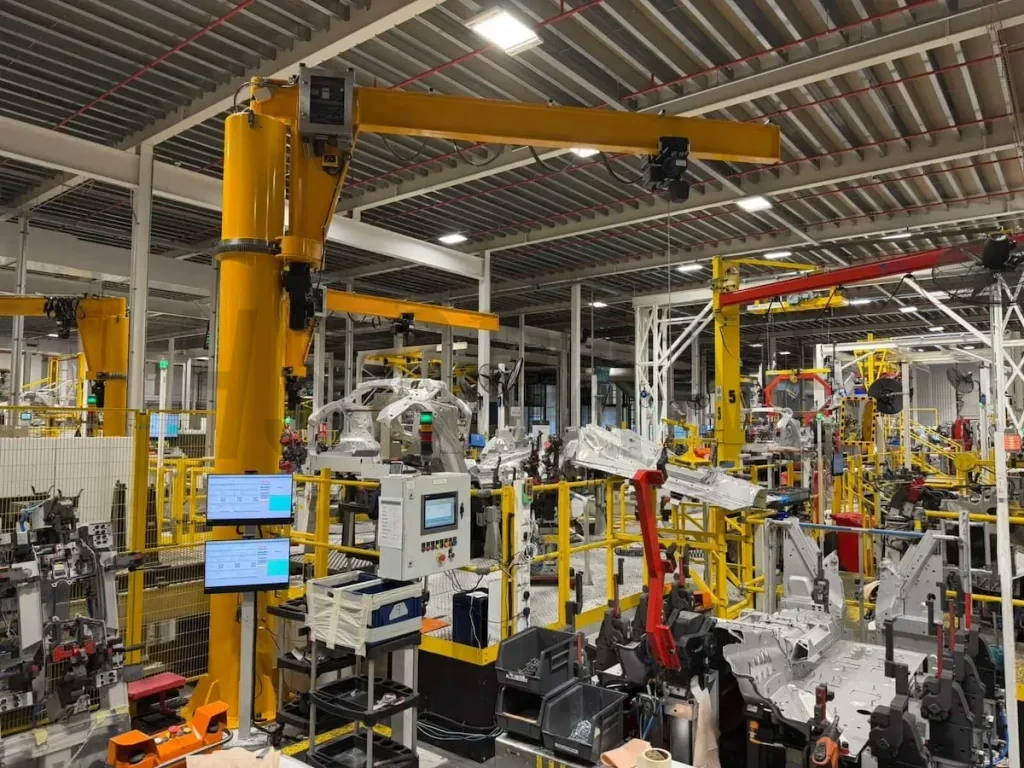

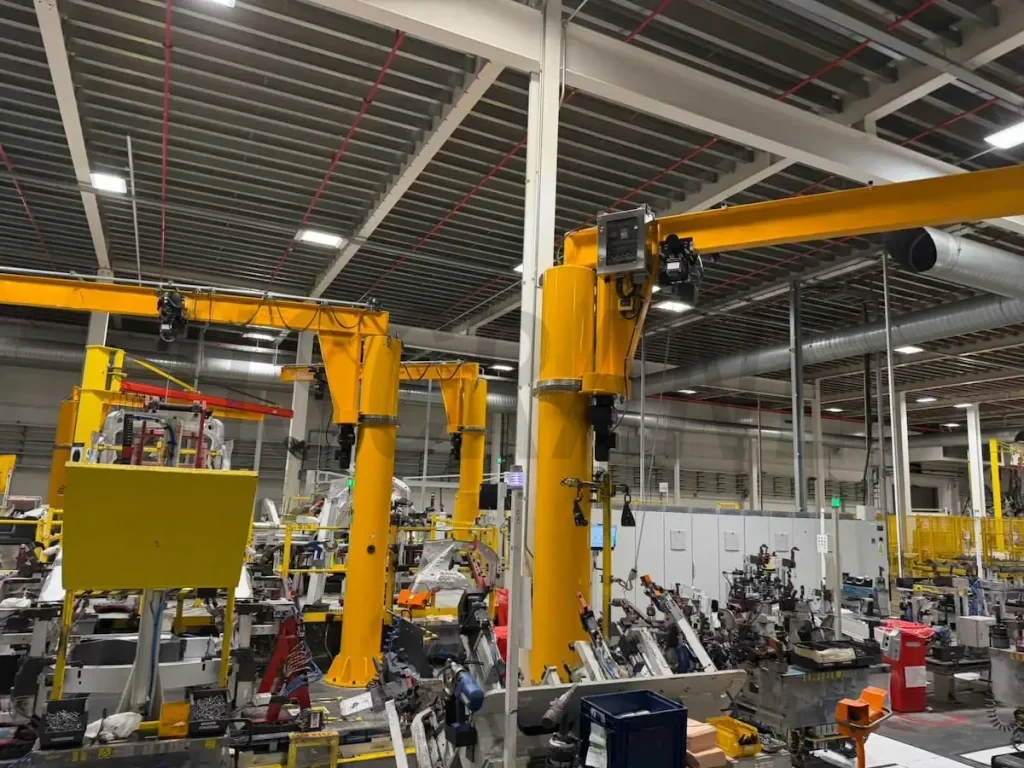

Оборудование недавно установили и настроили на объекте клиента в Алжире. Все показатели динамических и статических испытаний соответствуют международным стандартам ISO. Сейчас кран полностью работает на производственной линии.
Основные параметры консольный кран
Техническая команда оптимизировала жёсткость конструкции консольный кран. Мы учли пролёт цеха и фундамент колонн. Технические параметры приведены ниже:
| Название параметра (Parameter) | Техническая спецификация (Specification) |
| Грузоподъёмность (Lifting Capacity) | 5 тонн (5000 кг) |
| Эффективный радиус поворота (Valid Radius/Slew Length) | 6 метров |
| Высота подъёма (Lifting Height) | 4,5 метра |
| Угол поворота (Slew Angle) | Полный поворот 360° |
| Скорость поворота (Slewing Speed) | 0,5 об/мин (электрический поворот) |
| Скорость подъёма (Lifting Speed) | 8 м/мин (основная) / 0,8 м/мин (медленная) |
| Скорость перемещения (Cross Travel Speed) | 20 м/мин (частотное регулирование) |
| Тип тали (Hoist Type) | Электрическая канатная таль с низкой высотой |
| Режим работы (Work Duty) | ISO M4 / FEM 1Am |
| Способ управления (Control Mode) | Пульт ДУ + проводной пульт |
| Электропитание (Power Supply) | 380V / 50Hz / 3Phase |
Основные технические преимущества консольный кран
- Конструкция против провисания стрелы: Мы используем высокопрочную двутавровую балку (I-Beam). Мы усиливаем её двусторонними рёбрами жёсткости. Система работает с самоустанавливающимися роликовыми подшипниками для тяжёлых нагрузок. При полной нагрузке на 6 метрах прогиб значительно лучше стандарта 1/250. Это обеспечивает плавное движение тележки.

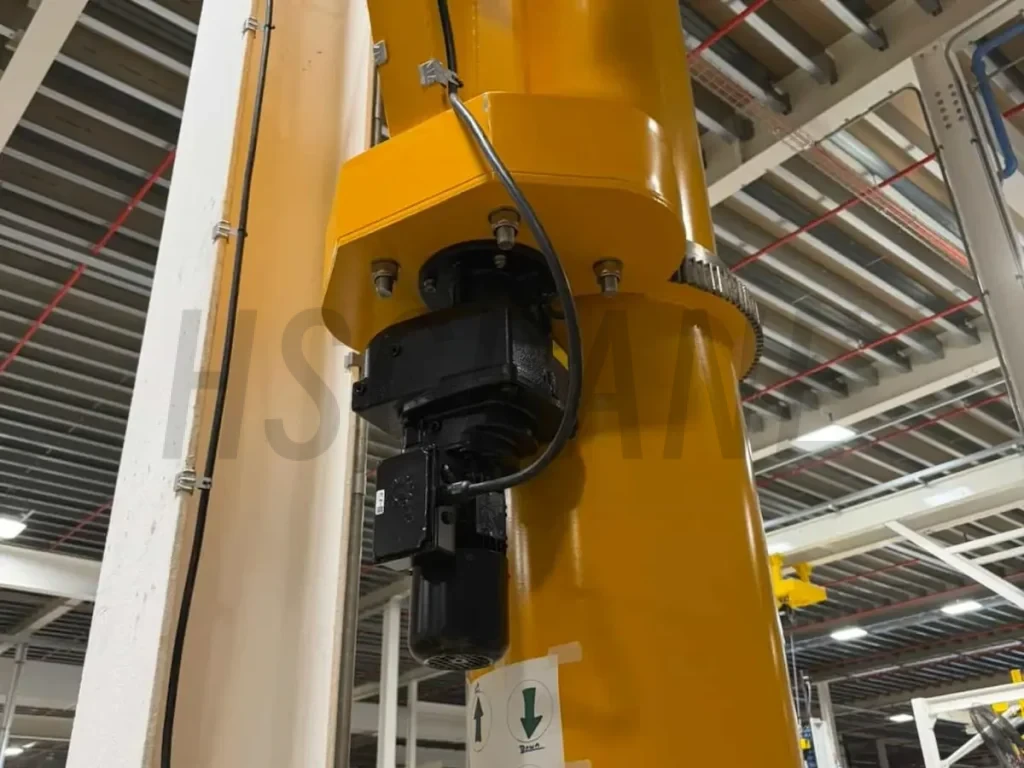

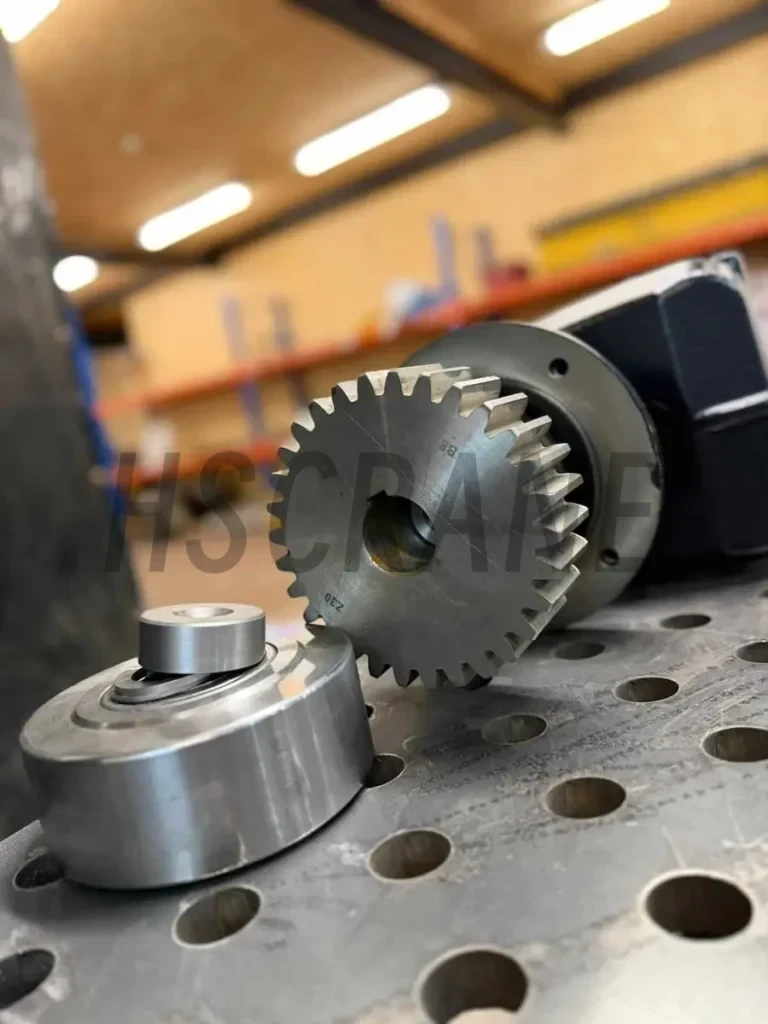

- Полностью электрический поворот с VFD: Консольный кран поддерживает электрический поворот 360°. Мы применяем мотор-редуктор с плавным торможением (Soft Start Motor). Вся система использует частотное регулирование (VFD). Это устраняет раскачивание тяжёлых грузов. Система также обеспечивает точное позиционирование до миллиметров.
- Оптимизация низкой строительной высоты: Мы используем электрическую канатную таль с низкой высотой. Она уменьшает верхнюю мёртвую зону на 300 мм. Сравнение идёт со стандартной талью CD. При ограничении цеха в 5,5 метра система обеспечивает подъём до 4,5 метра.
- Антикоррозийное покрытие для тяжёлых условий: Поверхность проходит дробеструйную очистку уровня Sa 2.5. Мы используем эпоксидную грунтовку с цинком. Мы также наносим полиуретановое финишное покрытие. Общая толщина покрытия составляет не менее 120 μm. Система эффективно защищает от жары, пыли и соляного тумана.

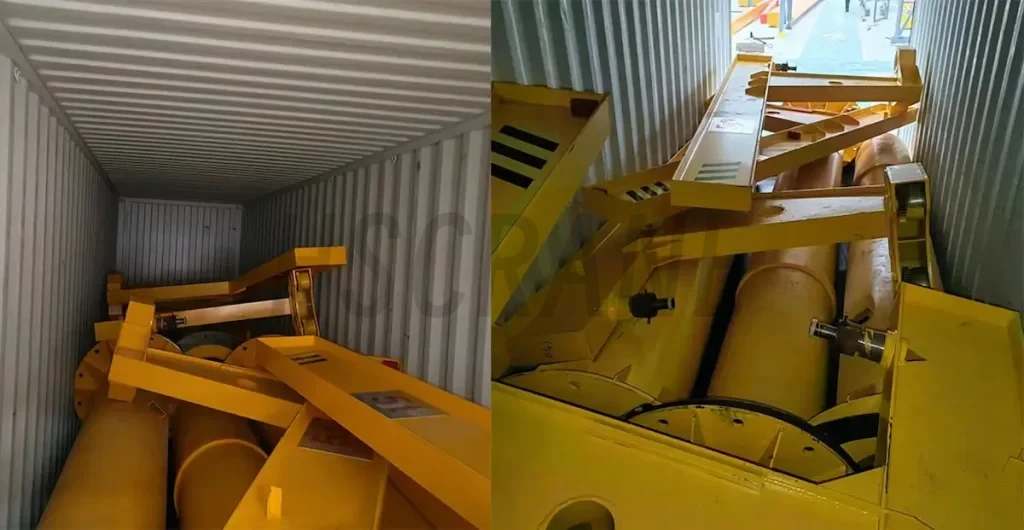

Логистика и упаковка
Мы применили надёжную промышленную упаковку для консольный кран. Это защищает оборудование при длительной морской перевозке. Основную стрелу и колонну плотно обернули защитным материалом. Электрошкаф и низкопрофильную электрическую таль поместили в экспортные деревянные ящики. Ящики не требуют фумигации. Внутри используется вакуумная влагозащитная и антисолевая пузырчатая плёнка.
Техническая команда заранее рассчитала размеры консольный кран. Мы строго контролировали длину и вес колонны и стрелы. Все размеры соответствовали стандартному контейнеру 40HQ. Рациональная схема загрузки помогла избежать дорогой спецперевозки. Это также снизило морские расходы клиента. После прибытия контейнера в порт Алжира команда проверила груз. Все детали остались целыми. Покрытие не имело царапин или повреждений.
Отзывы клиента после испытаний

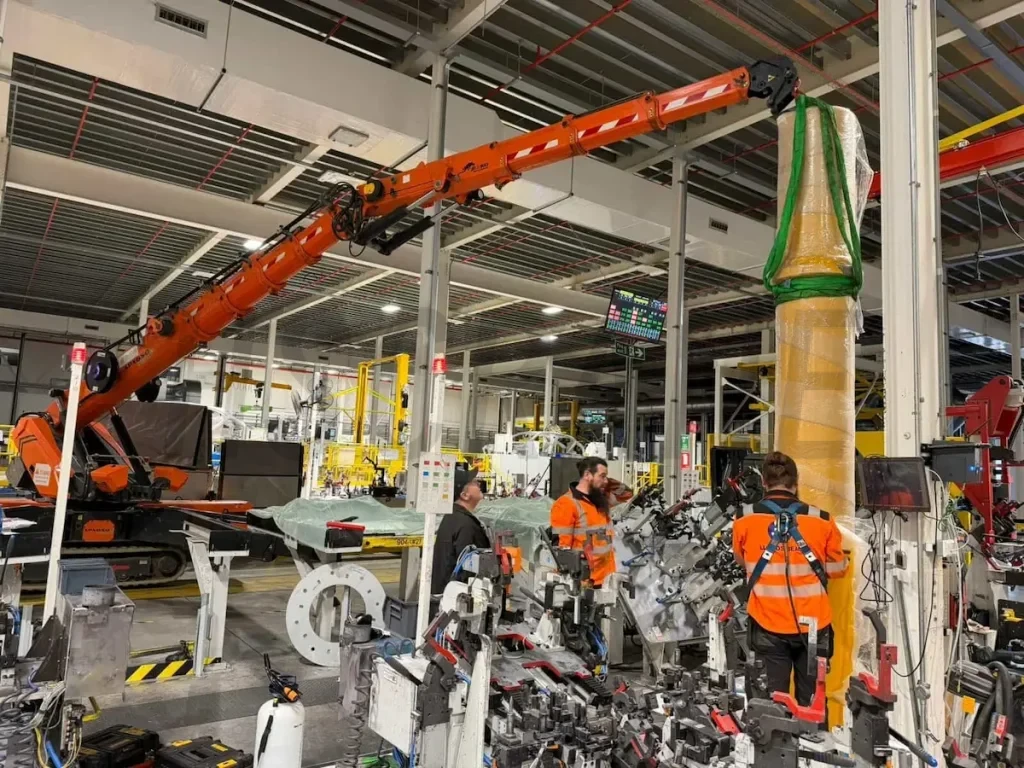

После установки консольный кран на заводе в Алжире команда выполнила вторичную заливку бетоном C30. Затем специалисты провели испытания на объекте. Статическая нагрузка составила 1,25-кратную. Динамическая нагрузка достигла 1,1-кратной.
Руководитель производственной линии поделился отзывом через две недели: «После запуска этого 5-тонного консольный кран эффективность перемещения материалов выросла более чем на 35%. Раньше тяжёлые формы ждали мостовой кран. Теперь эта специальная стрела с поворотом 360° работает самостоятельно. Частотное регулирование работает очень плавно. Точная настройка положения остаётся высокой. Это значительно снижает риск ударов по точным формам. Дистанционное управление работает быстро. Рабочие очень довольны безопасностью оборудования».
Успешная поставка 5-тонного консольный кран в Алжир показала наши сильные стороны. Мы подтвердили возможности индивидуальной разработки тяжёлого подъёмного оборудования. Проект также подтвердил зрелость нашей технической поддержки и логистики. В будущем мы продолжим развивать рынки Африки и мира. Мы будем предлагать более умные и безопасные подъёмные решения для производителей.
