Предыстория проекта и требования клиента

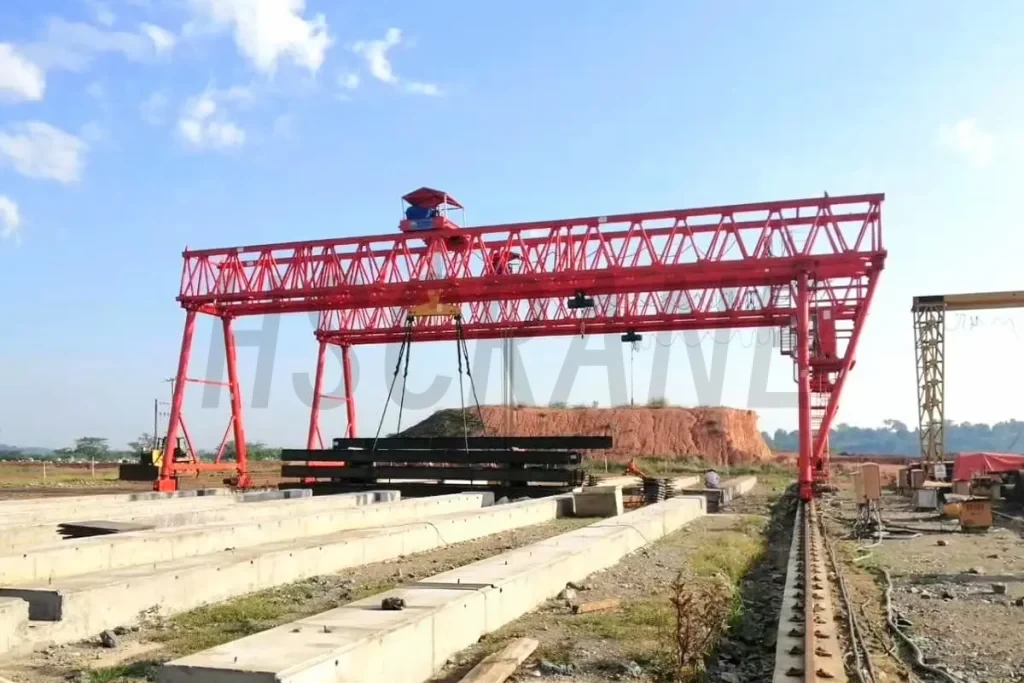

В Африке продолжается развитие горной добычи и инфраструктуры. К оборудованию для тяжелых грузов предъявляются высокие требования. Важны стабильность и адаптивность к местной среде. Партнером проекта стала крупная компания из ДР Конго. Она занимается добычей меди и кобальта и инфраструктурой. Предприятие находится в горнорудном районе на плато Катанга. Условия для открытых работ здесь сложные и суровые. Круглый год здесь царят жара и сильные дожди. Также бывают пыльные бури и мощная ультрафиолетовая радиация. Требуется частая перевалка тяжелой руды и крупных камней. Нужен подъем тяжелого оборудования для техобслуживания. Клиенту срочно требуется надежное подъемное оборудование. Нужен двухбалочный ферменный козловой кран высокой прочности. Он должен обладать сильной ветроустойчивостью и простым обслуживанием.

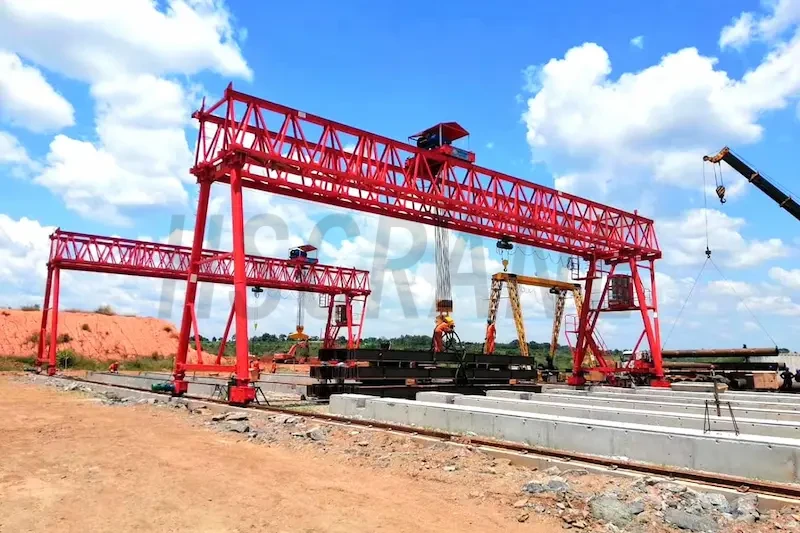

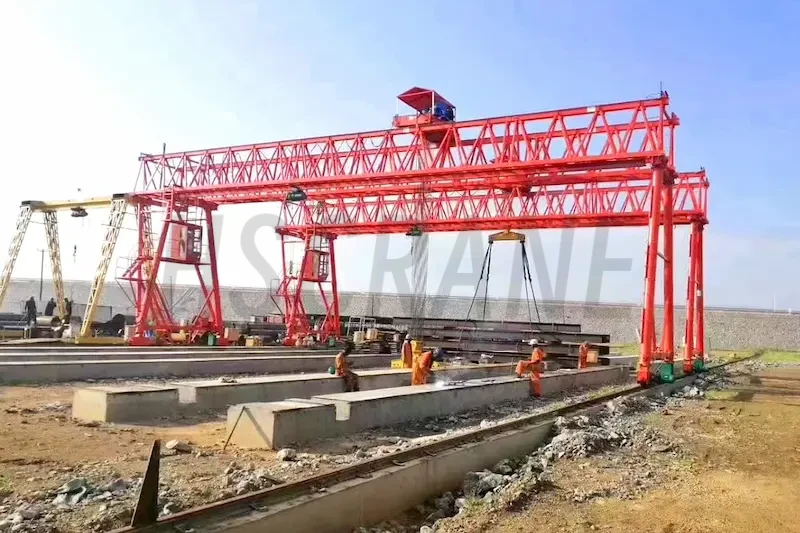

Основные параметры: двухбалочный ферменный козловой кран HNHS 60t
Команда HNHS разработала проект для условий рудника. Это 60-тонный двухбалочный ферменный козловой кран. Ферменная структура имеет легкий вес и малое сопротивление ветру. Она обладает высокой жесткостью конструкции. Это помогает успешно противостоять сильным местным ветрам.
| Параметры | Технические показатели |
| Модель оборудования | HNHS-MG 60T/22M-A5 |
| Номинальная грузоподъемность | 60 тонн (60т) |
| Пролет крана | 22 метра (с консолями по 3м) |
| Высота подъема | 16 метров |
| Класс работы | FEM 2m / ISO A5 |
| Скорость | Подъем: 0,8-8 м/мин; тележка: 2-20 м/мин; мост: 3-30 м/мин |
| Конструкция | Сварные ферменные балки и опоры |
| Класс защиты | IP55, изоляция класса H |
| Питание | 380В / 50Гц / 3 фазы |
| Системы безопасности | Ограничитель, анемометр, захваты, концевые выключатели, сигнализация |

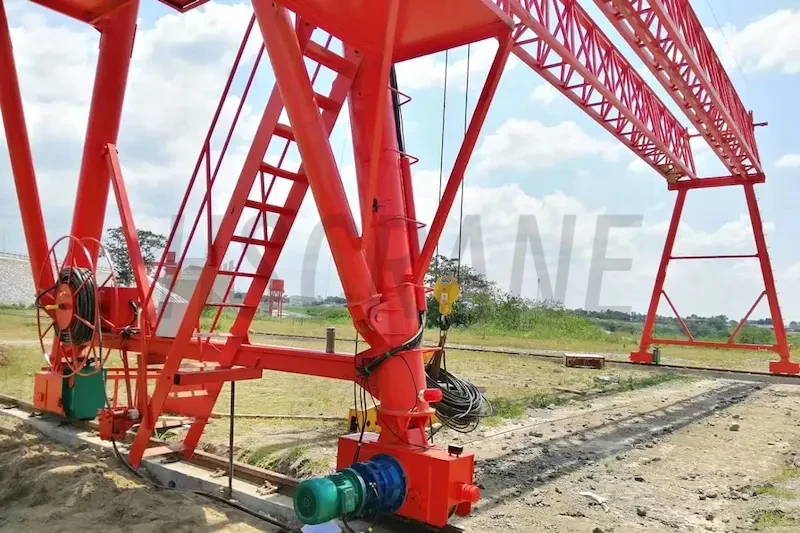

Особенности технического решения и адаптация
- Ветроустойчивая ферма: Инженеры спроектировали главные балки с прямоугольным сечением и сварили их из высокопрочных стальных труб. Конструкторы снизили площадь парусности на 45% по сравнению с коробчатыми балками. Это решение гарантирует высокую стабильность оборудования при сильных порывах ветра.
- Антикоррозийная защита: Специалисты очистили поверхности пескоструйным методом до степени Sa2.5 и нанесли трехслойное защитное покрытие из качественных красок. Общая толщина красильного слоя превышает 240 микрометров. Наш двухбалочный ферменный козловой кран надежно защищает оборудование от влаги и соли. Мы оснастили электрические шкафы двойной защитой от пыли和 влаги, а также установили промышленный кондиционер для стабильной работы инвертора.

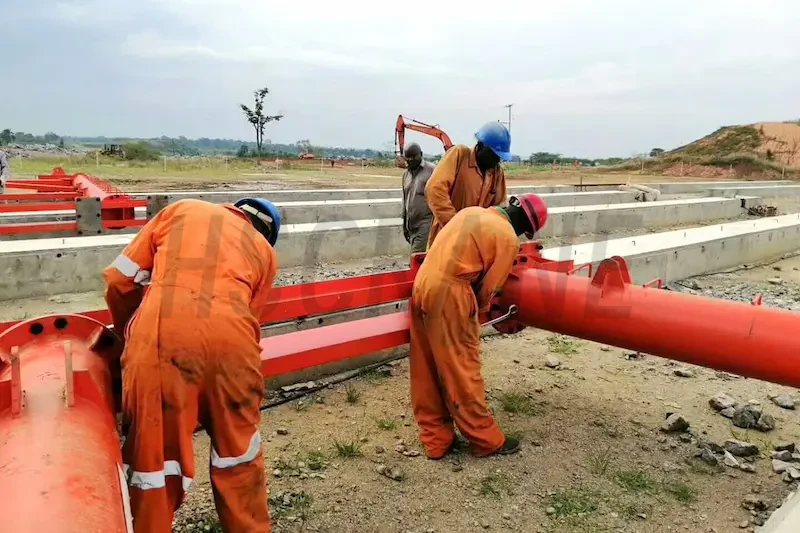

- Модульная транспортировка: Логисты учли ограниченные автодороги во внутренних районах Африки. Мы соединили балки и опоры болтами для удобной перевозки. Завод отгружает оборудование в стандартные контейнеры 40HQ. Монтажники не проводят масштабные сварочные работы на объекте, что значительно сокращает время установки и наладки.
Эффекты применения и выгоды для клиентов

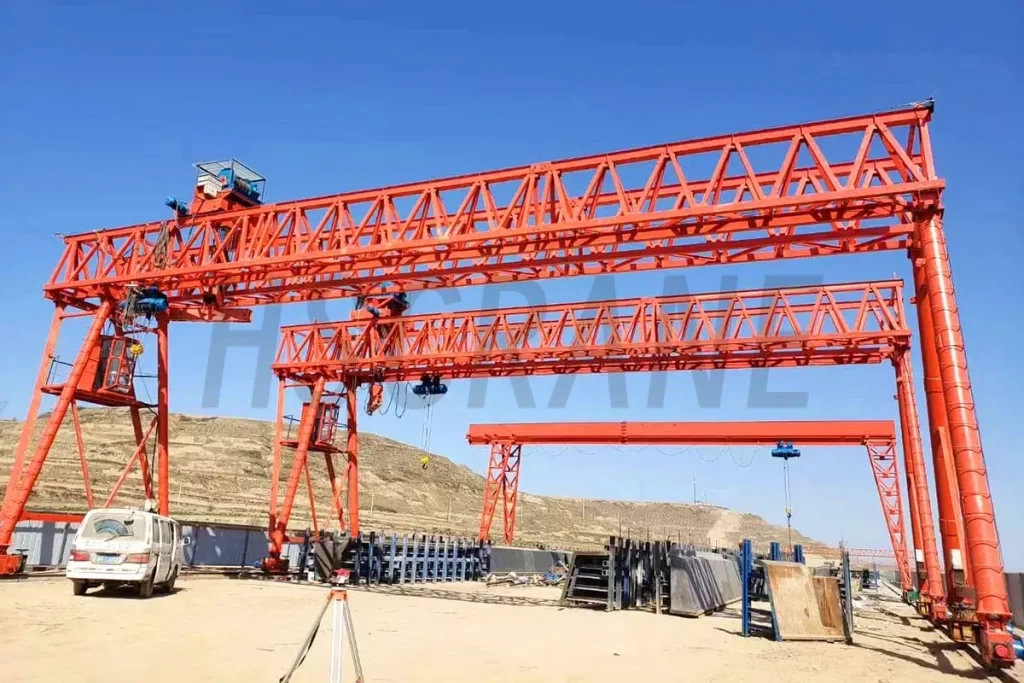

Этот двухбалочный ферменный козловой кран работает более 18 месяцев. Он стабильно функционирует благодаря точному частотному управлению. Надежная конструкция обеспечивает высокую производительность. Ежедневно обрабатывается более 3000 тонн тяжелых материалов. Общий уровень отказов оборудования составляет менее 0,5%.
Директор проекта клиента отметил высокие результаты. Наш двухбалочный ферменный козловой кран отлично выдержал суровый климат. Высокая эффективность подъема улучшила логистику рудника. Это стало ключевой поддержкой для своевременного запуска.
