Аннотация

Покупка балочного укладчика — это гораздо больше, чем проверка номинальной грузоподъёмности. На раннем этапе многих проектов технические параметры подготовлены не полностью. После доставки оборудование может не соответствовать условиям площадки. Это вызывает задержки графика, переделки и серьёзные финансовые потери. Важны масса одной балки, пролёт моста, продольный и поперечный уклоны. Не менее важны условия основания на площадке. Подготовив заранее полный пакет данных для запроса цены, вы получите более точное предложение. Поставщик сможет предложить нестандартное решение, подходящее фактическим условиям эксплуатации. Это значительно сократит время переписки и согласований. Так вы избежите ненужных проектных расходов.
В статье подробно рассматриваются ключевые параметры и документы, необходимые перед покупкой. Это поможет избежать распространённых ошибок при выборе оборудования.

Готовитесь к закупке балочного укладчика?
Не допускайте повторных согласований или ошибок в проекте из-за отсутствующих параметров. У вас уже есть предварительные данные о пролёте, массе балки или схема трассы? Свяжитесь напрямую с техническими экспертами HNHS. Наша команда инженеров бесплатно оценит проект и предоставит индивидуальные рекомендации по запросу цены.
[Свяжитесь с профессиональной командой HNHS]

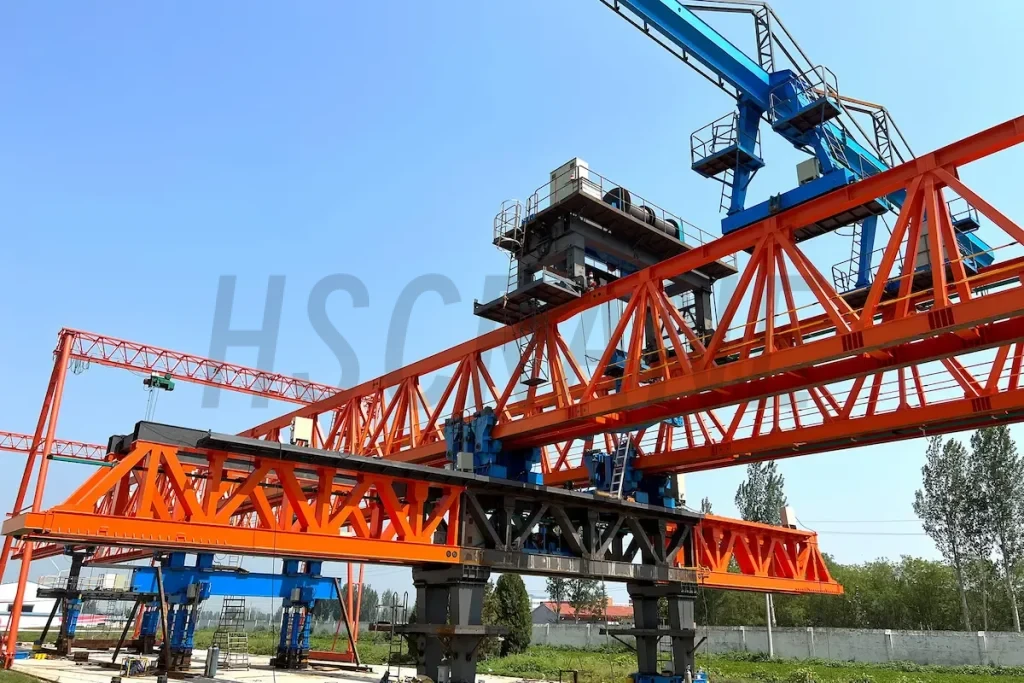

Основные технические параметры, которые нужно определить перед покупкой балочного укладчика

Перед подтверждением намерения купить балочного укладчика согласуйте технические параметры. Именно они часто определяют успех всего проекта. Проблемы с оборудованием после доставки связаны с недостаточной проработкой параметров. Это также может привести к серьёзным задержкам графика.

Чтобы поставщик предложил решение для реальных условий, проверьте семь основных групп параметров. При запросе цены необходимо подробно прояснить каждую из этих групп.

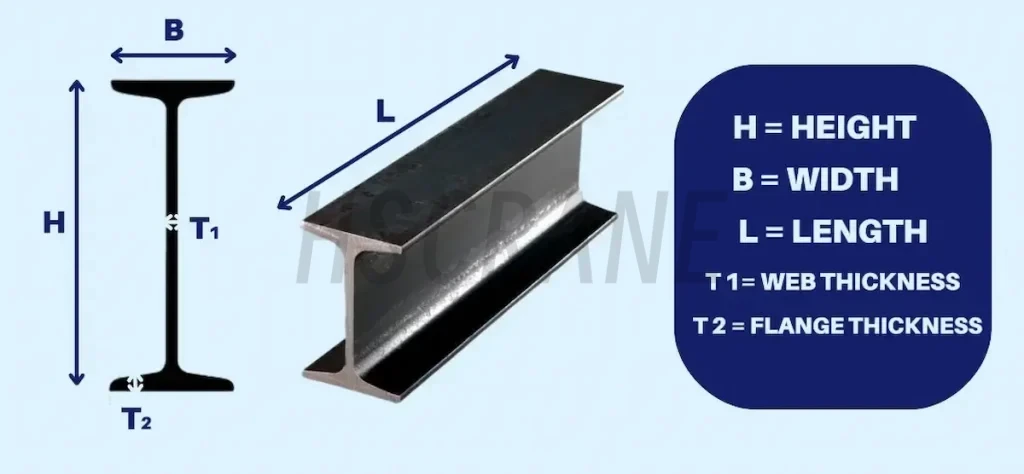

Масса, размеры и конструкция балок

Балка — основной объект, с которым работает балочного укладчика. Её физические характеристики определяют базовую конфигурацию оборудования. Не ограничивайтесь указанием только «максимальной массы». На практике условия монтажа обычно гораздо сложнее.

Категория параметров	Что необходимо проверить	Типичные инженерные проблемы и примечания
Параметры массы	Максимальная масса одной балки, диапазон массы всех балок, масса вспомогательного оборудования	Учитывайте собственную массу грузозахватных приспособлений, чтобы избежать расчёта с перегрузкой.
Размеры и сечение	Длина, ширина и высота балки; коробчатая балка, балка Т-, I- или U-образного сечения	Форма сечения влияет на расстояние между тележками и захватами, а также на устойчивость.
Характеристики подъёма	Смещение центра тяжести, расстояние между точками подъёма, необходимость синхронного подъёма двух балок	Для криволинейных мостов и нестандартных балок отдельно проверяйте смещение центра тяжести и неравномерное распределение нагрузки.

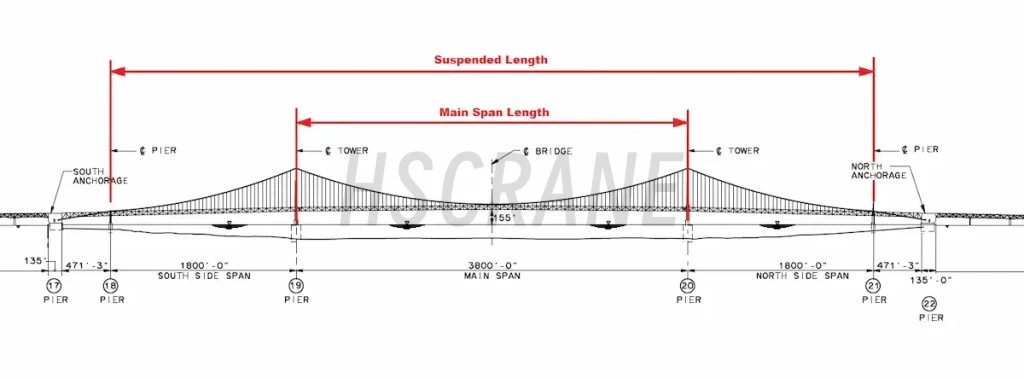

Пролёт моста и геометрические условия трассы

балочного укладчика должен не только перемещаться по мосту, но и переходить с пролёта на пролёт. Геометрия трассы напрямую влияет на манёвренность оборудования.

• Параметры пролёта: стандартная длина одного пролёта, расстояние между осями опор и максимальный пролёт монтажа по всей трассе.
• Пространство трассы: ширина мостового полотна, свободная высота над оголовками опор и отметка полотна. Также отметьте препятствия: линии высокого напряжения, действующие железные дороги или здания.
• Сложность геометрии: уточните, является ли мост прямым или имеет кривую малого радиуса. Также укажите продольный и поперечный уклоны, а также косое пересечение. Угол пересечения влияет на пространство для установки опор.
• Способ прохода через пролёт: нужно ли переходить через пролёт, разворачивать оборудование или перемещать его поперёк? Потребуются ли специальные операции по переброске оборудования по воздуху?

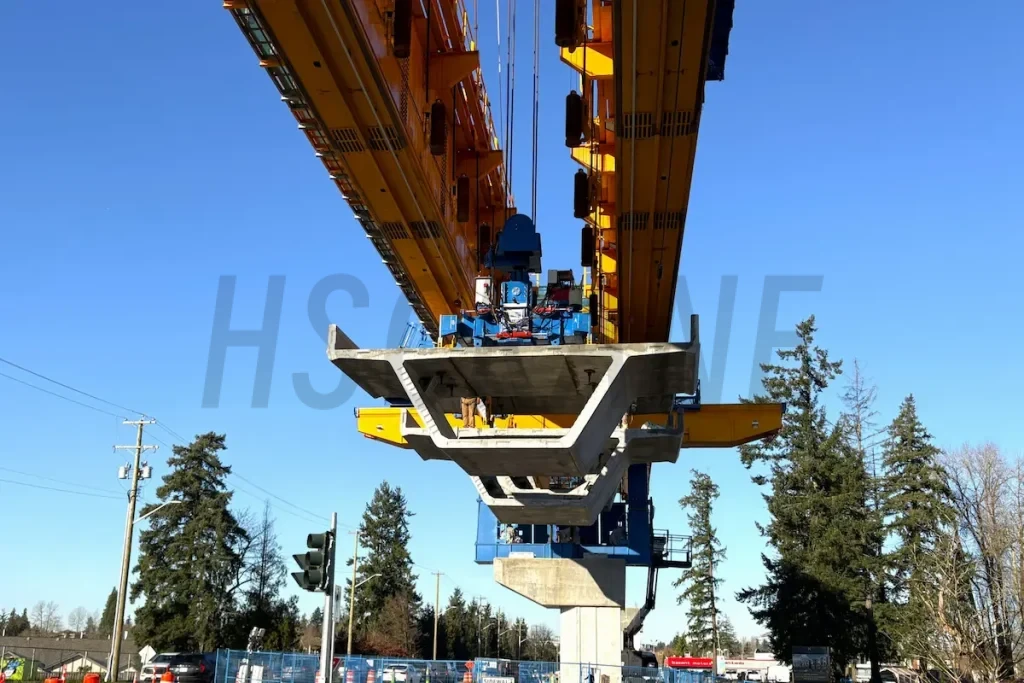

Грузоподъёмность и рабочие характеристики

Оборудование должно не только поднимать груз, но и двигаться устойчиво, точно позиционируя балку. Это напрямую влияет на эффективность монтажа балок на площадке.

• Грузоподъёмность: соотношение номинальной грузоподъёмности и максимальной фактической массы груза при подъёме.
• Скорость и ход: высота основного подъёма, полезный ход подъёма, скорости подъёма, а также продольного и поперечного движения.
• Точность перемещения: диапазон продольного и поперечного хода грузовых тележек, микроперемещение и точность позиционирования. Это особенно важно при установке коробчатых балок на опоры.
• Интенсивность работы: частота непрерывных операций, среднее количество монтируемых балок в день и ожидаемый срок строительства. Также определите необходимый режим работы и расчётный срок службы оборудования.

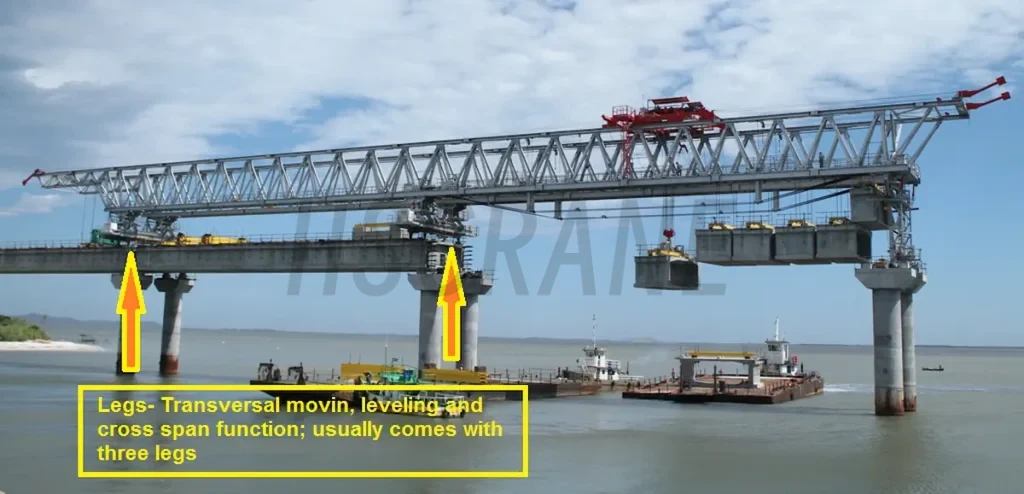

Ходовая система, опоры и конструкция оборудования

Эти параметры определяют прочность «каркаса» оборудования. Они также влияют на сложность перебазирования и прохода через пролёт.

• Общая конструкция: конструкция главных балок, например из двух отдельных балок, решётчатая или коробчатая. Также укажите общую длину и собственную массу оборудования.
• Система опор: продольное и поперечное расположение передней, средней и задней опор. Укажите точки опирания и диапазон гидравлической регулировки высоты опор. Это позволяет компенсировать перепады высоты мостового полотна.
• Перемещение и проход через пролёт: укажите системы для продольного прохода через пролёт, поперечного смещения и перебазирования всей машины. Возможны рельсовая, шагающая или колёсная схемы.
• Разборка и транспортировка: проверьте удобство сборки и разборки оборудования на площадке. Сопоставьте размеры и массу основных транспортных блоков с местными ограничениями дорожной перевозки.

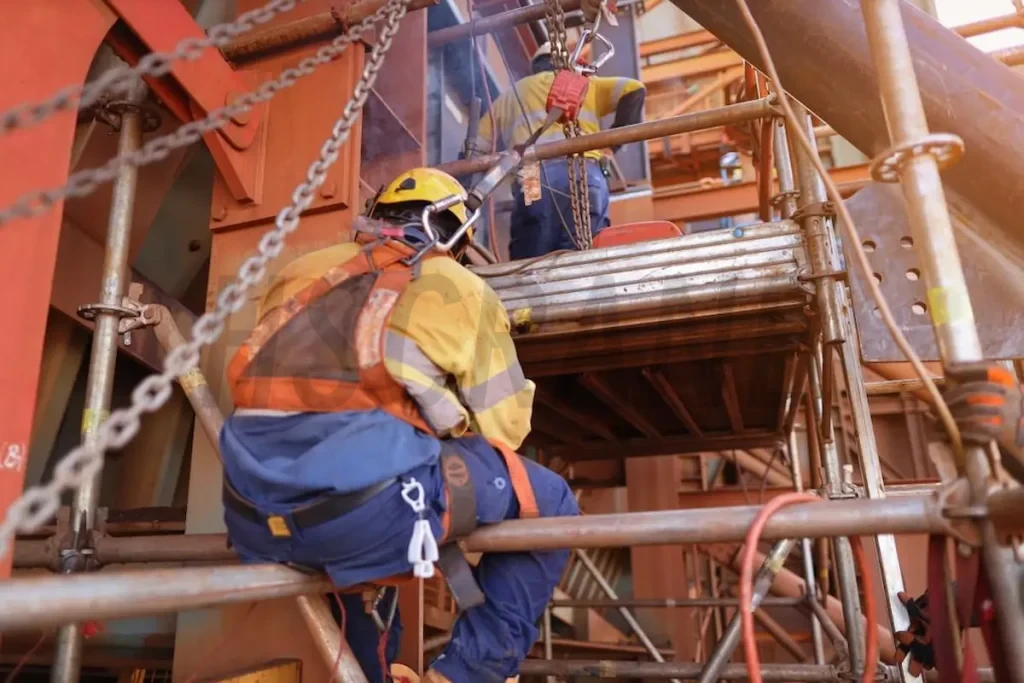

Строительная площадка и условия основания

Даже идеально рассчитанные параметры на бумаге должны соответствовать реальной стройплощадке. Несущая способность основания часто ограничивает габариты оборудования.

• Ограничения по нагрузке: предельная несущая способность опор моста, ригелей, устоев и плиты мостового полотна на этапе строительства.
• Требования к опорным реакциям: предельно допустимая нагрузка на колесо или опорная реакция в местах установки опор. Это помогает предотвратить повреждение балки или ригеля.
• Условия площадки: площадка для доставки и установки оборудования, пространство для сборки, место установки монтажного крана и транспортные проезды.
• Состояние грунта: уклон местности, подготовка основания и состояние подъездных дорог. Во время монтажа выясните, разрешено ли продольное движение по мосту с грузом. Уточните также возможность движения без груза. Нужны ли временные опоры или специальные рельсы?

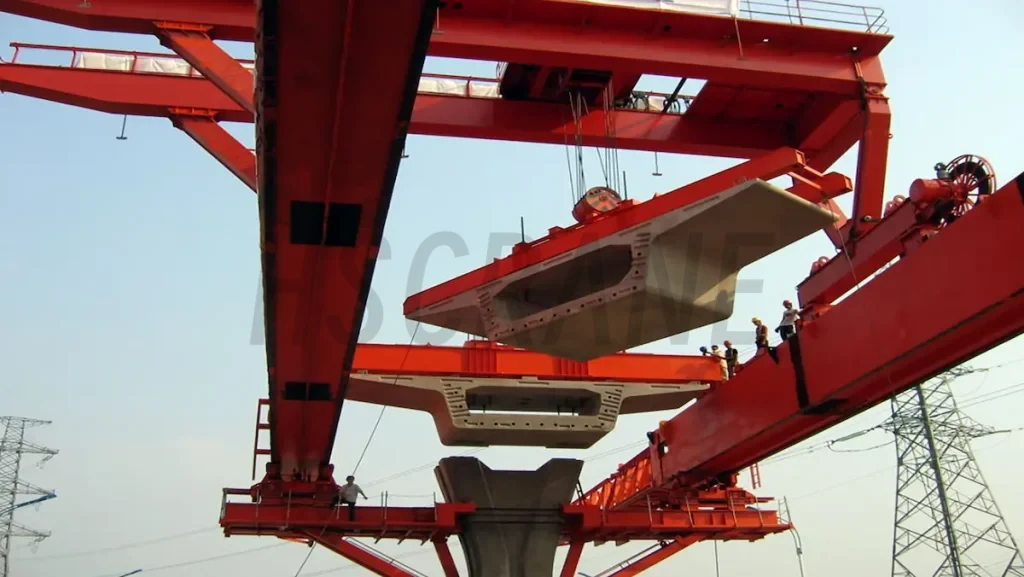

Требования к электроснабжению, приводу и управлению

Система питания — это «сердце» оборудования. Она напрямую определяет способ энергоснабжения и удобство взаимодействия оператора с машиной.

• Условия электроснабжения: напряжение и частота питания, а также доступная мощность трансформатора на строительной площадке.
• Источник питания: внешняя электросеть, собственная дизель-генераторная установка или резервирование питания по двум независимым каналам.
• Способ управления: управление из кабины, наземный беспроводной пульт или многоточечное синхронное управление.
• Электрические характеристики: нужны ли частотное регулирование, синхронное управление механизмами или высокоточное электронное взвешивание с позиционированием? Проверьте класс защиты электрооборудования (код IP) и его соответствие условиям эксплуатации. Учитывайте воздействие дождя, ветра, высокой влажности и пыли на открытом воздухе.

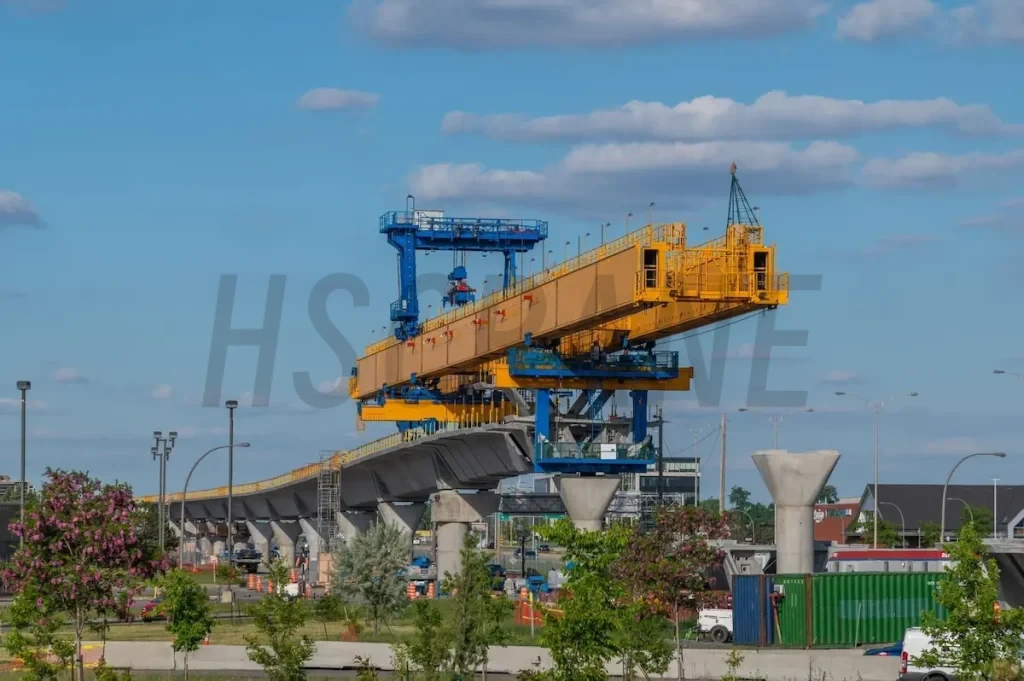

Требования безопасности и адаптация к условиям окружающей среды

При эксплуатации тяжёлой техники безопасность всегда является главным приоритетом.

• Защитные устройства: обязательно предусмотрите ограничитель перегрузки, концевые выключатели и кнопку аварийной остановки. Также необходимы противоветренные фиксаторы, противоскользящие замки, гидрозамки опор и механическая блокировка от опрокидывания.
• Защита от внешней среды: учитывайте экстремальный климат региона: жару, сильные морозы, дождь, снег и штормовой ветер. Высокая влажность и соляной туман также требуют защиты конструкции и лакокрасочного покрытия. Выбранный уровень защиты должен соответствовать условиям эксплуатации.
• Нормативные требования: укажите национальные и международные стандарты, а также отраслевые нормы для проектирования и производства оборудования. Учитывайте и специальные технические требования проектной документации.

Какие документы подготовить для запроса цены у поставщика?

На практике покупатели часто просто просят: «Рассчитайте цену балочного укладчика». Однако поставщикам не хватает исходных данных для технических расчётов. В итоге техническая команда задаёт десятки уточняющих вопросов по электронной почте.

Чтобы поставщик сразу подготовил профессиональное и точное предложение, соберите три группы документов. При отправке запроса коммерческого предложения (RFQ) рекомендуется подготовить их заранее.

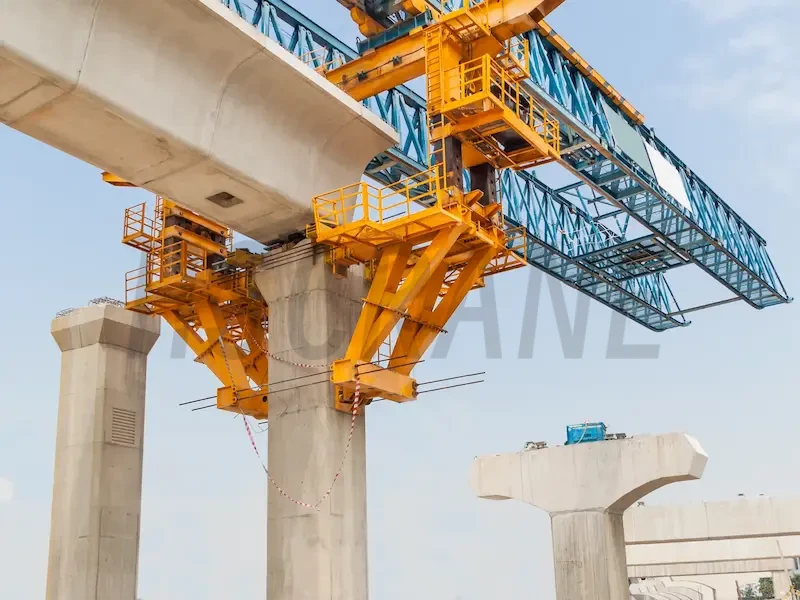

• Основная информация о проекте: укажите географическое расположение объекта, местный климат и условия окружающей среды. Учитывайте жару, высокую влажность, прибрежный соляной туман или сильные морозы. Также укажите ключевые сроки строительства и применимые проектные стандарты. Это могут быть китайские стандарты, европейские нормы FEM, американские нормы AASHTO или местные транспортные нормативы.

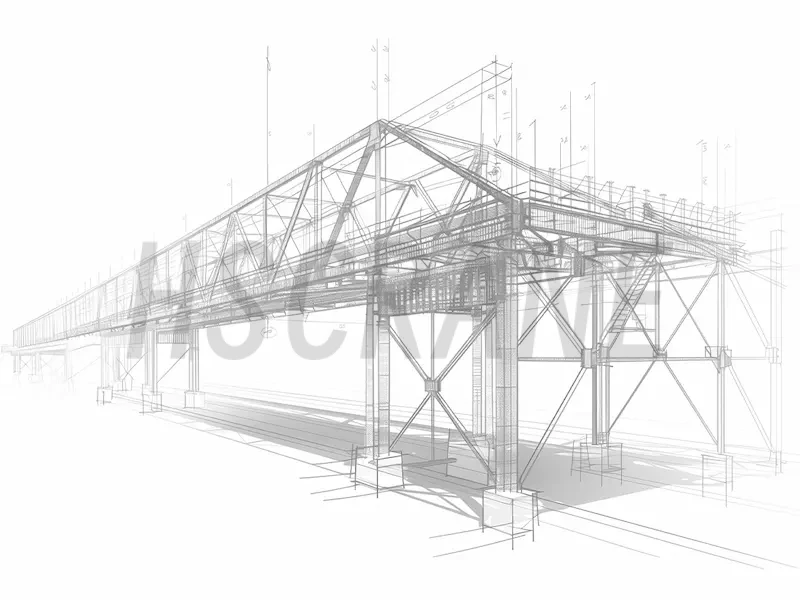

• Чертежи и техническая документация: приложите общий план моста, схемы стандартных пролётов и поперечных сечений балок. Также предоставьте чертежи опор, устоев и ригелей. При наличии подробных чертежей продольного профиля трассы добавьте их к запросу. Обязательно приложите данные о поперечных уклонах и горизонтальных кривых.

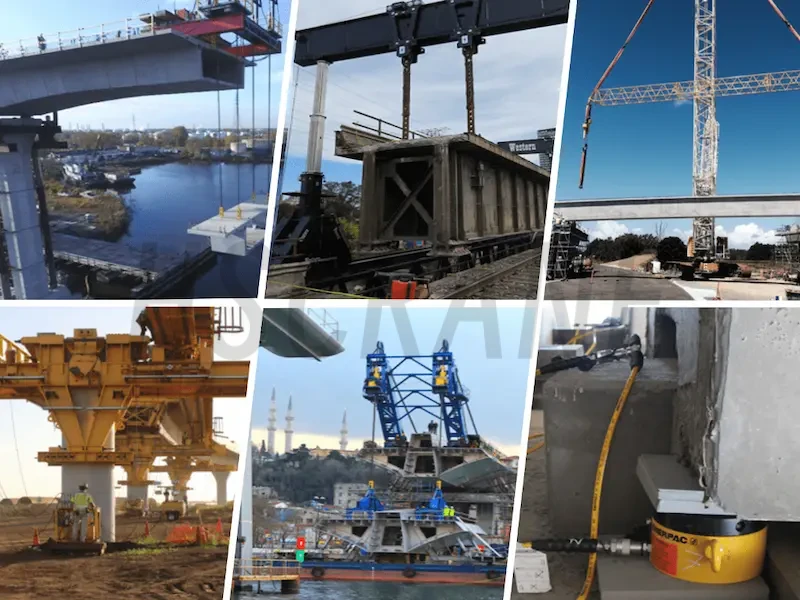

• Коммерческие условия и объём поставки: уточните, требуется ли только оборудование или дополнительные услуги. К ним могут относиться шефмонтаж, пусконаладка и обучение операторов. Также определите необходимый запас быстроизнашиваемых деталей на установленный период. Укажите требования к доставке на объект морским или автомобильным транспортом.

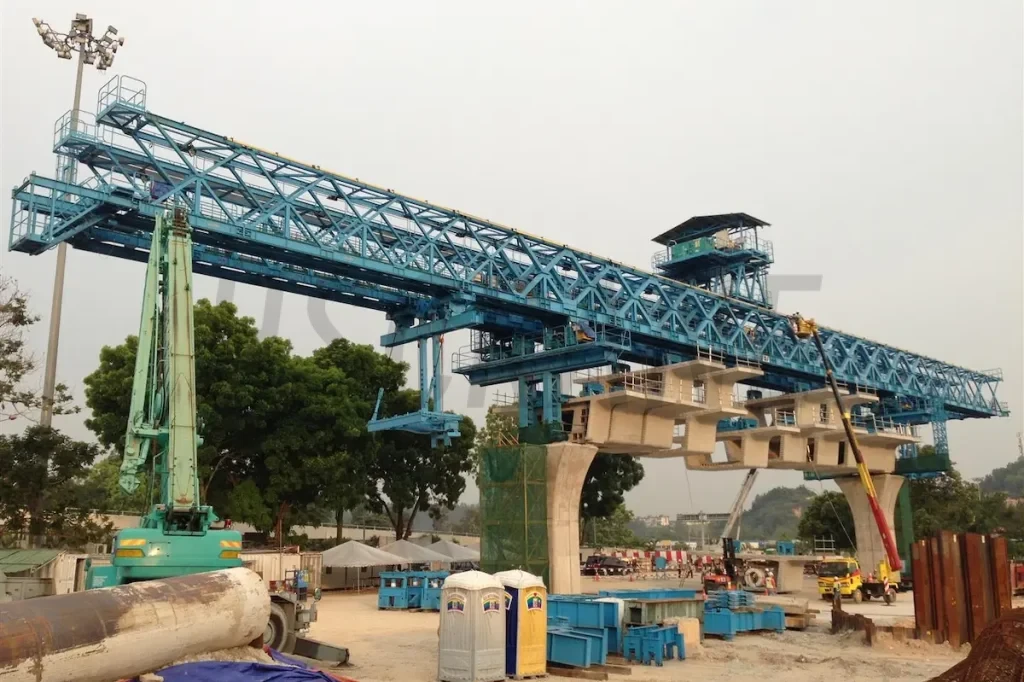

Перечень данных для запроса цены на балочного укладчика: что обязательно предоставить?

Чем полнее данные, тем точнее коммерческое предложение. Чтобы не упустить важную информацию, мы составили практический перечень. В нём данные распределены по степени важности. Перед отправкой запроса поставщику проверьте каждый пункт.

Приоритет	Необходимые данные	Основная цель и практическая ценность
Обязательно	Максимальная масса балки, размеры балок, пролёт, тип моста и метод монтажа	Быстрый выбор базовой модели и грузоподъёмности. Предварительная оценка технической возможности реализации проекта.
Настоятельно рекомендуется	Чертежи моста, расположение опор, продольные и поперечные уклоны, пространство на площадке и условия опирания	Расчёт прочности и жёсткости конструкции технической командой. Проверка возможности индивидуального проектирования для сложных условий эксплуатации.
Коммерческое согласование	Объём поставки, сроки доставки, монтажное обучение, запасные части и гарантийные требования	Сравнение предложений всех участников тендера на единой основе. Предотвращение частых коммерческих изменений на поздних этапах.

Практическая рекомендация: на начальном этапе проекта соберите все данные в структурированный PDF-файл или таблицу. Полный пакет документов значительно сокращает затраты времени на повторные согласования. Он также помогает технической команде быстрее выполнить расчёты. Кроме того, профессионально подготовленный запрос демонстрирует вашу компетентность поставщикам. В результате вы получите более обоснованное предложение, учитывающее реальные условия площадки.

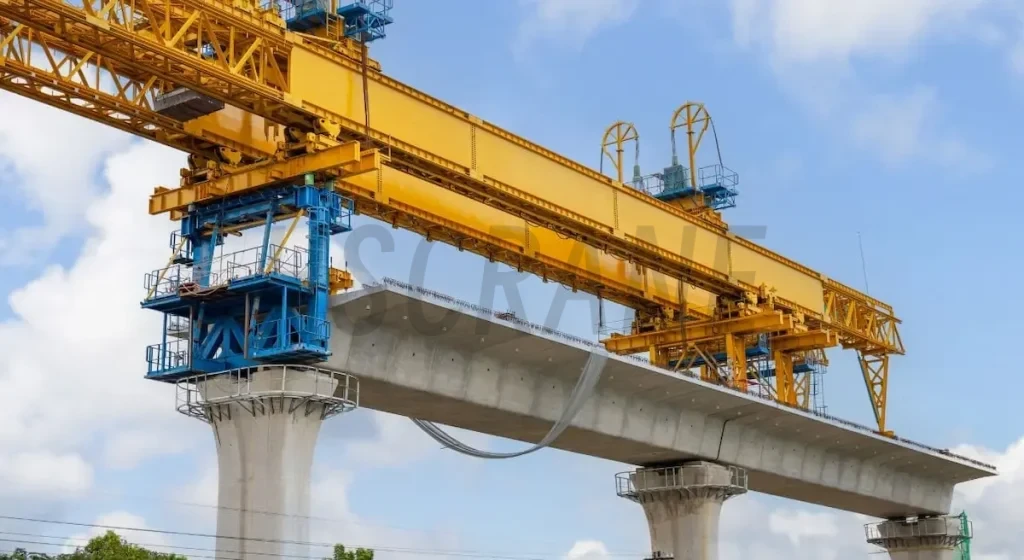

Как оценить обоснованность предложения поставщика при покупке балочного укладчика?

Получив предложения от нескольких поставщиков, не сравнивайте только цены. Дешёвые решения могут скрывать технические риски и дополнительные расходы. Оцените следующие ключевые аспекты.

• Грузоподъёмность и условия подъёма: проверьте, учитывает ли расчёт массу захватов и максимальную массу балки. Изучите диаграмму грузоподъёмности. Проверьте эксцентричный подъём, наклонное натяжение и снижение грузоподъёмности на криволинейных мостах малого радиуса.
• Конструкция и условия площадки: убедитесь, что расположение опор соответствует конструкции моста. Проверьте возможность гидравлической регулировки уклона. Опорные реакции не должны превышать допустимые нагрузки на ригели и мостовое полотно.
• Полнота поставки: проверьте наличие захватов, кабельных барабанов и систем управления. Уточните, включены ли вспомогательные монтажные опоры, заводские испытания и пусконаладка. Также согласуйте обучение персонала и техническое обслуживание.
• Критерии выбора поставщика:
  • Индивидуальное проектирование: адаптирует ли поставщик конструкцию к кривым участкам, косым пересечениям и ограниченному пространству?
  • Безопасность и управление: какие материалы применяются в несущих конструкциях? Предусмотрены ли синхронное управление и защита от опрокидывания?
  • Опыт аналогичных проектов: есть ли успешно реализованные проекты со сложной геометрией и большой грузоподъёмностью? Можно ли проверить их достоверность?

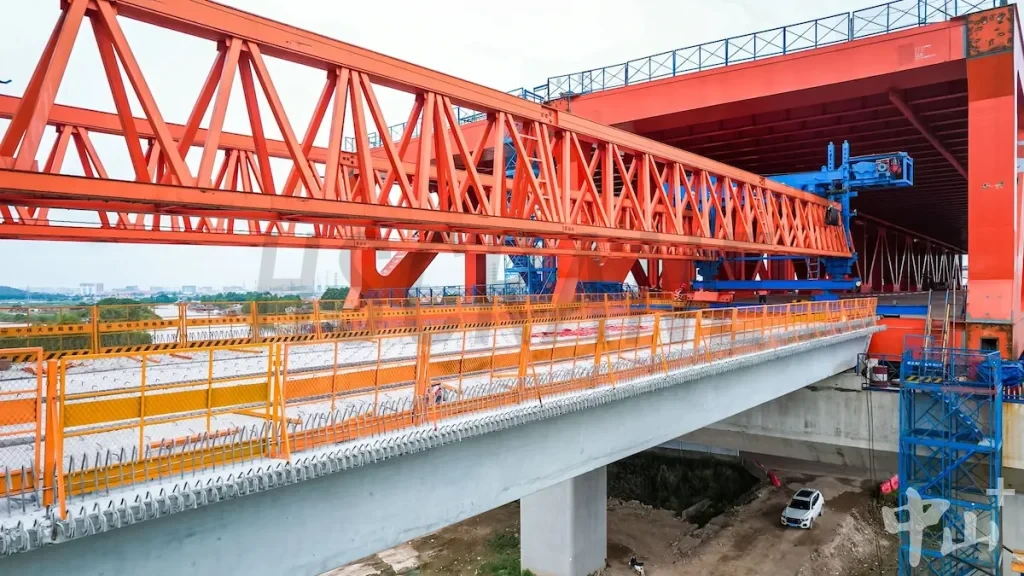

Преимущества балочного укладчика HNHS: от подбора параметров до сдачи проекта

Как специализированный производитель тяжёлого оборудования, HNHS ставит точность проектирования и безопасность строительства на первое место. Мы руководствуемся строгими международными стандартами и предлагаем индивидуальное проектирование. Для каждого проекта мы разрабатываем надёжное оборудование с оптимальным соответствием условиям эксплуатации. Мы сопровождаем заказчика от согласования параметров до окончательной сдачи оборудования.

• Индивидуальное проектирование по международным стандартам: мы не ограничиваемся типовыми решениями. Конструкция адаптируется к пролётам, уклонам и нестандартным балкам каждого проекта. Расчёты выполняются с учётом ISO 4301-1:2016 «Краны. Классификация. Часть 1. Общие положения» и соответствующих положений FEM 1.001 (1998), включая третий том «Правила проектирования подъёмных устройств». Это обеспечивает необходимый уровень безопасности и соответствие оборудования техническим требованиям.
• Высокая грузоподъёмность и адаптация к площадке: главные балки изготавливаются из высокопрочной низколегированной стали. Это снижает собственную массу оборудования без ущерба для жёсткости и сопротивления скручиванию. Конструкция соответствует требованиям EN 13001-2:2014 по ветровым нагрузкам и динамическим воздействиям. Оборудование подходит для крутых уклонов, криволинейных мостов малого радиуса и ограниченных площадок.
• Интеллектуальное управление и многоуровневая защита: частотное регулирование и синхронное управление механизмами обеспечивают точную установку балок. Система оснащается ограничителями перегрузки, концевыми выключателями и противоветренными фиксаторами. Гидравлические и электрические системы включают защитные блокировки от опрокидывания.
• Комплексная поставка и обслуживание на протяжении всего жизненного цикла: мы обеспечиваем технические консультации, проверку чертежей, изготовление и заводские испытания под полной нагрузкой. Наши инженеры помогают с монтажом, пусконаладкой и обучением персонала непосредственно на объекте. Таким образом, заказчик получает комплексную поддержку от согласования параметров до сдачи проекта.

Реализованные проекты HNHS: подтверждение возможностей на практике

Выбор оборудования нельзя основывать только на проектной документации. Реальные результаты строительства и успешная сдача оборудования лучше подтверждают инженерные возможности. Следующие проекты демонстрируют опыт HNHS в изготовлении тяжёлой техники и организации зарубежных поставок.

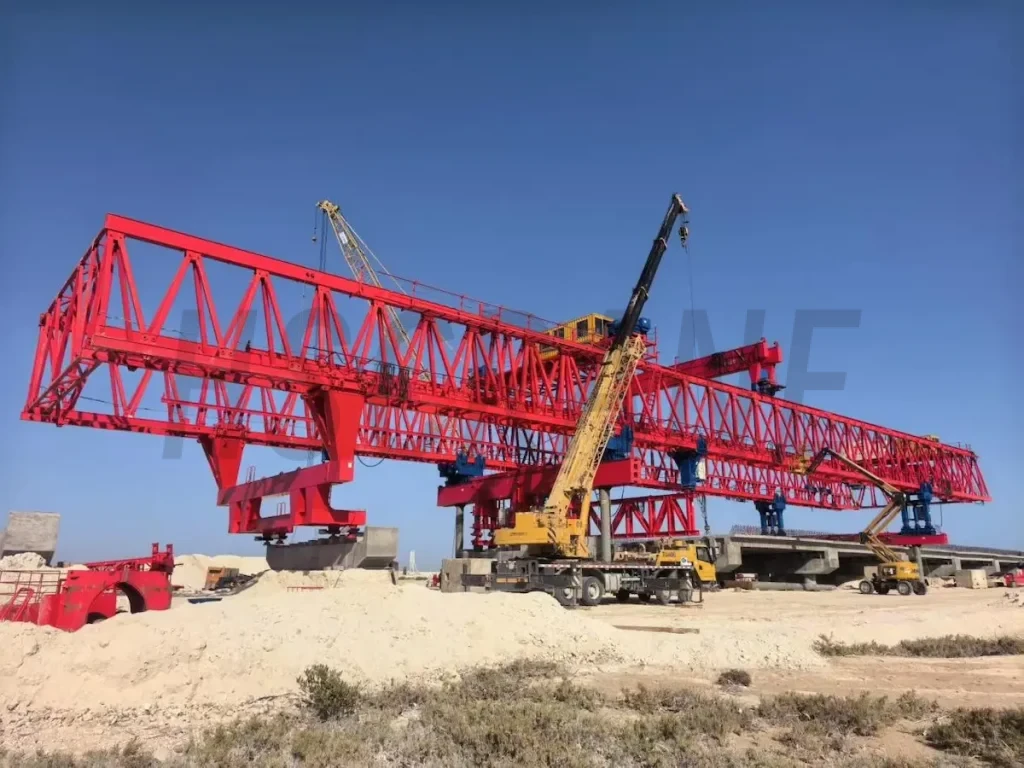

Проект моста в Цзюцзяне: заводская приёмка и отгрузка укладчика грузоподъёмностью 220 тонн

• Проект и заказчик: оборудование предназначалось для строительства пассажирской железнодорожной линии и мостовых переходов в Цзюцзяне. Проект связан с китайской корпорацией China Railway Group (CREC). Требовалось последовательно устанавливать тяжёлые сборные железобетонные коробчатые балки. Особое внимание уделялось жёсткости конструкции, ветроустойчивости и запасу безопасности при подъёме.
• Оборудование и параметры: HNHS изготовила один шагающий двухбалочный балочного укладчика модели JQ220t-50m. Номинальная грузоподъёмность составляет 220 тонн, максимальный рабочий пролёт — 50 метров. Главные балки имеют коробчатую конструкцию переменного сечения с высокой жёсткостью.
• Технические решения и контроль качества: конструкция оптимизирована для ограничения прогиба главных балок под полной нагрузкой. Частотное регулирование обеспечивает синхронную работу подъёмных и перемещающих механизмов. Перед отгрузкой проводились ультразвуковой неразрушающий контроль (UT) и выборочная проверка сварных швов. На заводском стенде также выполнены статические и динамические испытания при 125% номинальной нагрузки — 275 тонн. Дополнительно проверена работа всех механизмов.
• Результаты: успешная приёмка и своевременная отгрузка подтвердили возможности HNHS в проектировании тяжёлого нестандартного оборудования. Проект также продемонстрировал высокий уровень контроля качества и организации перевозки крупногабаритных конструкций.

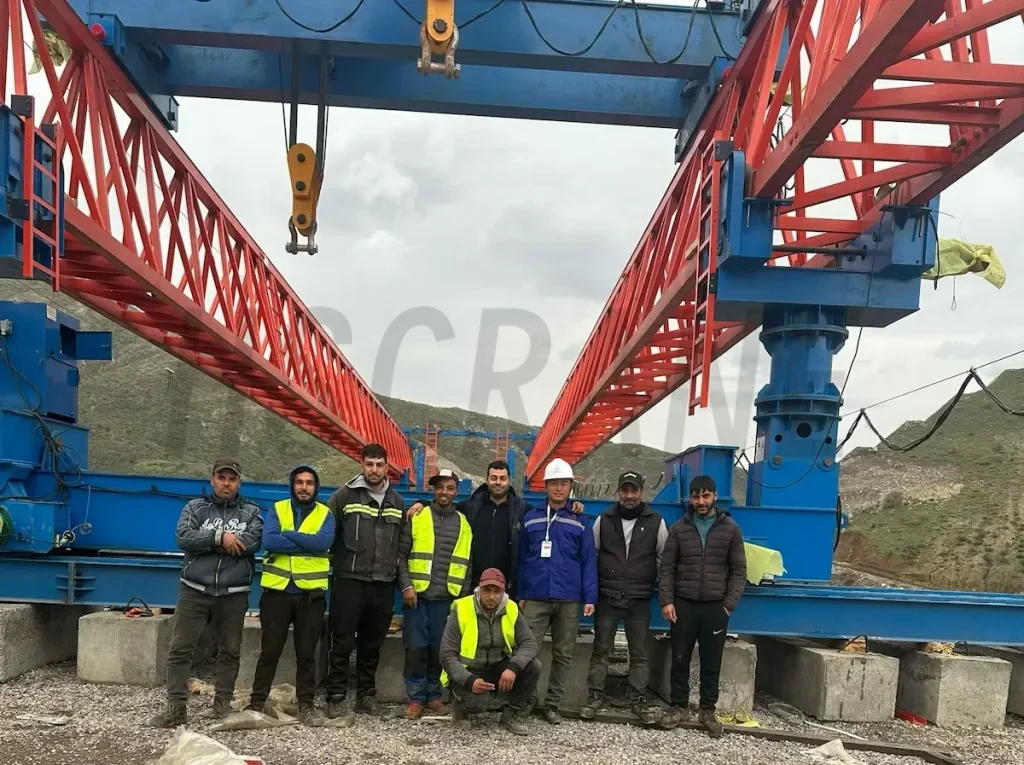

Проект в Алжире: монтаж и пусконаладка балочного укладчика на объекте

• Проект и заказчик: оборудование поставлено для мостового строительства в рамках проекта Национального агентства автомобильных дорог Алжира (ANA). Работы выполнялись China Communications Construction Company (CCCC). На площадке средиземноморский климат, частые сильные ветры и сжатые сроки строительства. Заказчика особенно интересовали удобство морской перевозки, скорость сборки и безопасность эксплуатации за рубежом.
• Оборудование и параметры: HNHS поставила два модульных балочных укладчика модели JQ180t-40m. Номинальная грузоподъёмность каждого составляет 180 тонн, рабочий пролёт — 40 метров. Для международной перевозки и последующей сборки применена конструкция из стандартизированных секций.
• Монтаж и эксплуатация: размеры конструктивных блоков соответствовали ограничениям стандартных контейнеров и бортовых автомобилей. Это позволило снизить международные логистические расходы. Инженеры HNHS помогли местной команде проверить несущую способность основания, собрать главные балки высокопрочными болтами и подключить электрические системы. После испытаний без нагрузки и с номинальной нагрузкой все функции соответствовали проектным требованиям. Оборудование успешно прошло местную независимую проверку безопасности и было введено в эксплуатацию.
• Результаты: успешные монтаж и пусконаладка подтвердили приспособленность оборудования HNHS к сложным зарубежным условиям. Проект также продемонстрировал эффективность комплексного сопровождения, включая техническое руководство и обслуживание на месте.

Заключение

Закупка балочного укладчика — это не просто покупка оборудования. Это комплексная инженерная задача, включающая анализ условий эксплуатации, проектирование конструкции, проверку безопасности и организацию строительных работ. Чем точнее исходные параметры и полнее пакет документов для запроса цены, тем практичнее предложение поставщика. Это снижает технические риски, вероятность изменений и дополнительные расходы во время строительства.
Как производитель тяжёлого подъёмного оборудования, HNHS ориентируется на реальные условия каждого проекта. Мы соблюдаем международные стандарты и обеспечиваем полный цикл поддержки: от согласования технического решения и индивидуального проектирования до заводской приёмки и зарубежного монтажа.
