Аннотация
Современная инженерия предъявляет строгие требования к мостового оборудования. В строительстве оно выдерживает сложные нагрузки и суровые условия. Старые методы проектирования не справляются со сложными современными конструкциями. Они приводят к лишнему весу или скрытым угрозам безопасности. Поэтому современное подъемное оборудование создается с помощью анализа FEA. Главная ценность — прогнозирование характеристик до резки металла. FEA устраняет ошибки, повышает надежность и ускоряет процесс проектирования. Эта статья раскроет реальное применение FEA. Мы обсудим повышение прочности, стабильности и снижение веса.
Проектируете новое мостовое оборудование или подъемные краны?
FEA оптимизирует конструкцию и снизит риски до начала производства. Свяжитесь с HNHS для получения идеального проектного решения.
[Свяжитесь с командой HNHS для лучших решений]
Что такое FEA и зачем оно мостового оборудования?

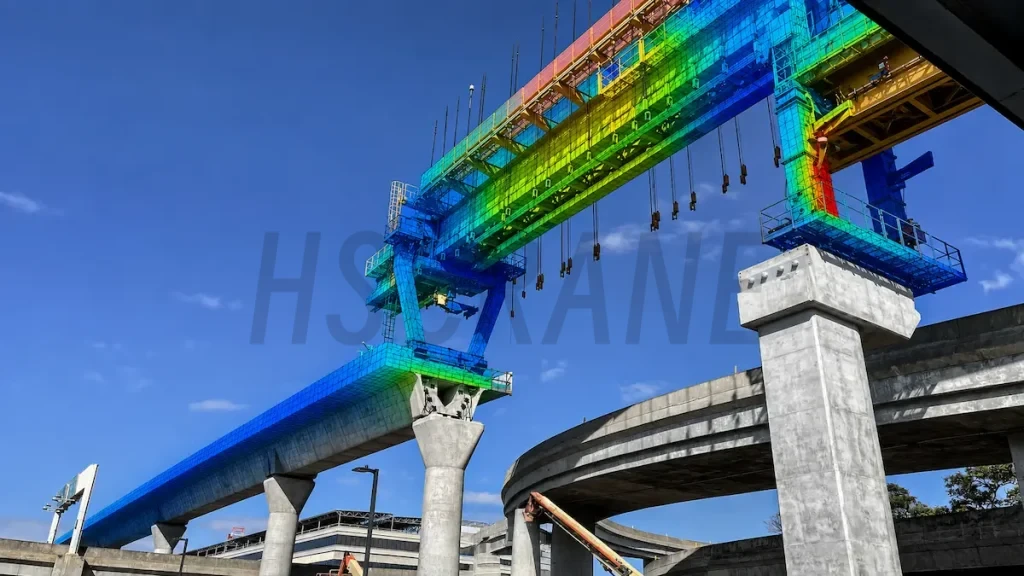

Клиенты часто видят цветные графики напряжений в наших проектах. Это наглядное представление метода конечных элементов (FEA). По сути, это виртуальный стресс-тест от наших инженеров. Для сложного и массивного мостового оборудования эта технология незаменима.

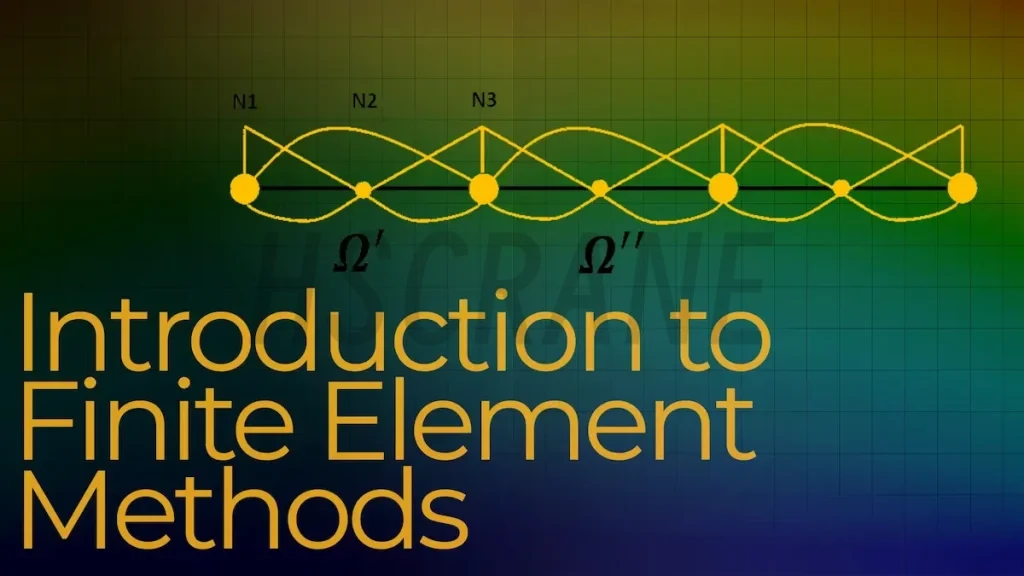

Базовые принципы метода конечных элементов
Сложно рассчитать нагрузки длинного крана одной математической формулой. Умный подход FEA заключается в разделении целого на части:
- Деление на элементы: стальная конструкция разбивается на тысячи частей. Это очень похоже на сборку деталей конструктора лего.
- Задание условий: элементам придаются реальные физические свойства стали. В программе фиксируются опоры и добавляется реальный вес груза.
- Симуляция нагрузок: компьютер рассчитывает деформации каждого маленького блока. Затем формируется точная картина нагрузок всей машины целиком.

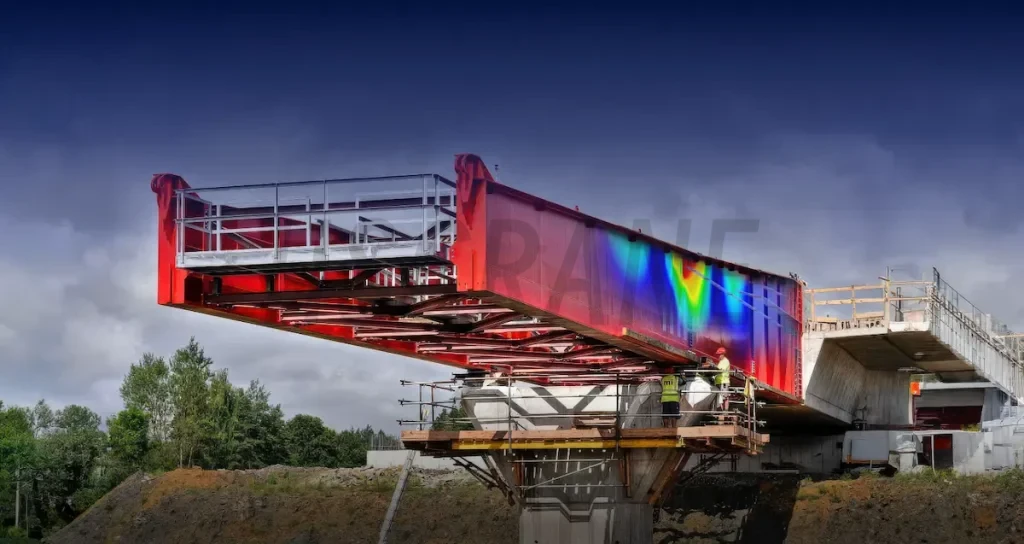

Главная роль FEA в проектировании мостового оборудования
Раньше инженеры утолщали сталь по опыту, теперь говорят цифры. На этапе проектирования FEA решает следующие основные проблемы:
- Прогноз напряжений: мы заранее знаем прогиб главной балки. Легко проверить, соответствует ли это строгим нормам безопасности.
- Поиск слабых мест: скрытые уязвимости загораются красным на графике.
- Проверка вариантов: программа сравнивает эффективность разных типов балок.
- Оптимизация конструкции: точные данные помогают правильно распределить толщину стали.
Какое мостовое оборудование может использовать анализ FEA?
Почти всё крупное мостовое оборудование должно проходить проверку FEA. Мы собрали частые виды машин и ключевые зоны анализа:
Тип мостового оборудования | Рабочий сценарий | Зоны анализа FEA |
Мостостроительный кран | Сборка высотных мостов над реками и морями. | Стабильность балки, защита от ветра и прогиб консоли. |
Кран для подъема балок | Подъем бетонных коробов весом в сотни тонн. | Жесткость портала и сопротивление скручиванию опорных соединений. |
Транспортер балок | Перевозка тяжелых балок по неровным и наклонным дорогам. | Сопротивление рамы изгибу и равномерность нагрузки на подвеску. |
Козловой кран | Перемещение сыпучих грузов, стали или крупных деталей. | Напряжение при перекосах и смещение нагрузки из-за рельсов. |
Мостовой кран | Частые подъемы тяжелых грузов внутри заводских помещений. | Оценка усталости балки и локальные напряжения от тележки. |
Как FEA повышает прочность конструкции мостового оборудования?
Времена неэффективного использования металла давным-давно прошли. Сегодня мы стремимся использовать сталь с максимальной пользой. Метод FEA — отличный инструмент для повышения прочности.

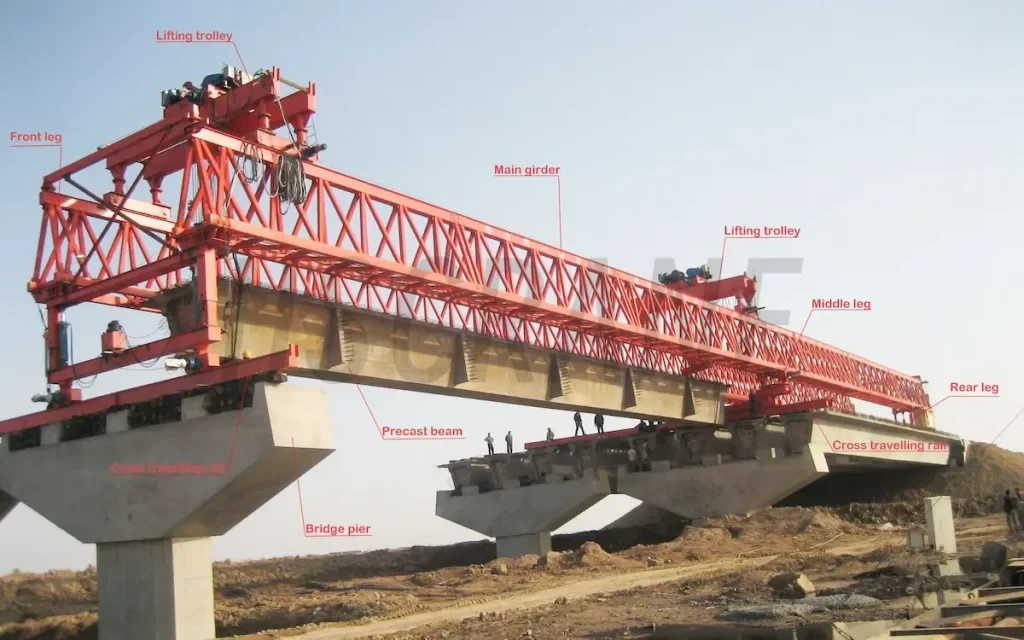

Анализ напряжений ключевых несущих конструкций
Мостовое оборудование состоит из множества разных деталей. Однако безопасность определяют только несколько ключевых узлов. При FEA мы тщательно проверяем именно эти элементы:
- Главная балка: «позвоночник» всего комплекса мостового оборудования. Мы проверяем нормальные и касательные напряжения при изгибе.
- Опоры: «ноги» всей конструкции. Мы анализируем прочность при сжатии подвертикальный нагрузкой. Также оценивается стойкость к изгибу от бокового ветра.
- Поперечные и концевые балки: связующие элементы конструкции. Мы изучаем их локальное сжатие при движении тележки.
- Точки подвеса и проушины: зоны максимальной концентрации сил. Эти участки склонны к разрывам и требуют подробной сетки.
- Ключевые соединения: фланцы, болты и сварные швы. Они часто становятся причиной аварий на объектах. Распределение напряжений в них проверяется особо тщательно.

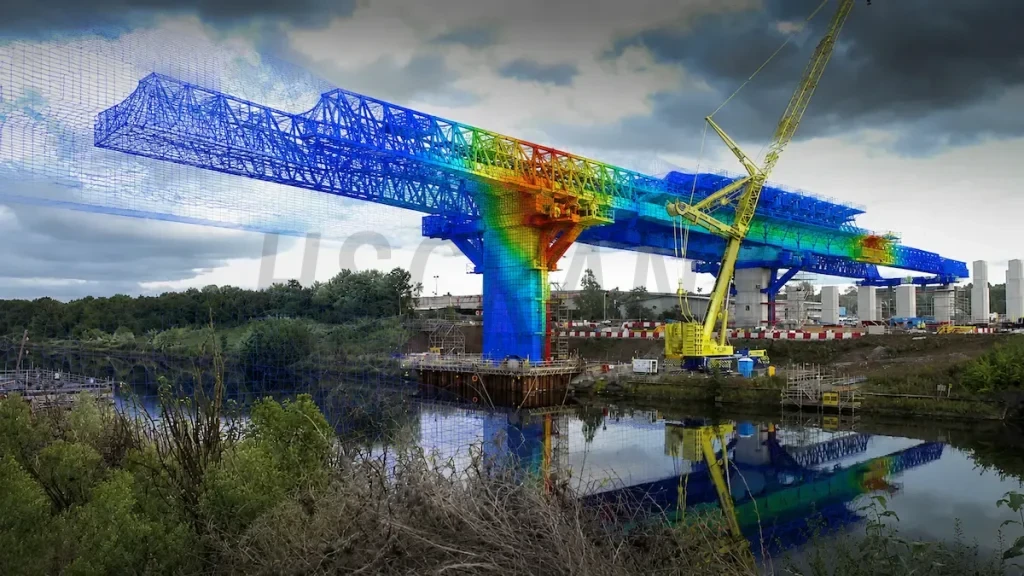

Как найти и устранить концентрацию напряжений?
На графиках иногда появляются яркие красные зоны напряжений. В таких случаях мы применяем комплексное техническое решение:
- Точная локализация точек: выявление причин высокого напряжения. Это может быть резкое изменение формы или нагрузка.
- Оптимизация сечения: замена двутавра на коробчатую балку. Это улучшает сопротивление кручению и корректирует размеры.
- Добавление ребер жесткости: укрепление внутренних полостей конструкции. Продольные и поперечные ребра предотвращают потерю устойчивости.
- Сглаживание соединений: замена острых углов на радиусы. Плавный переход сварных швов существенно снижает уровень напряжений.

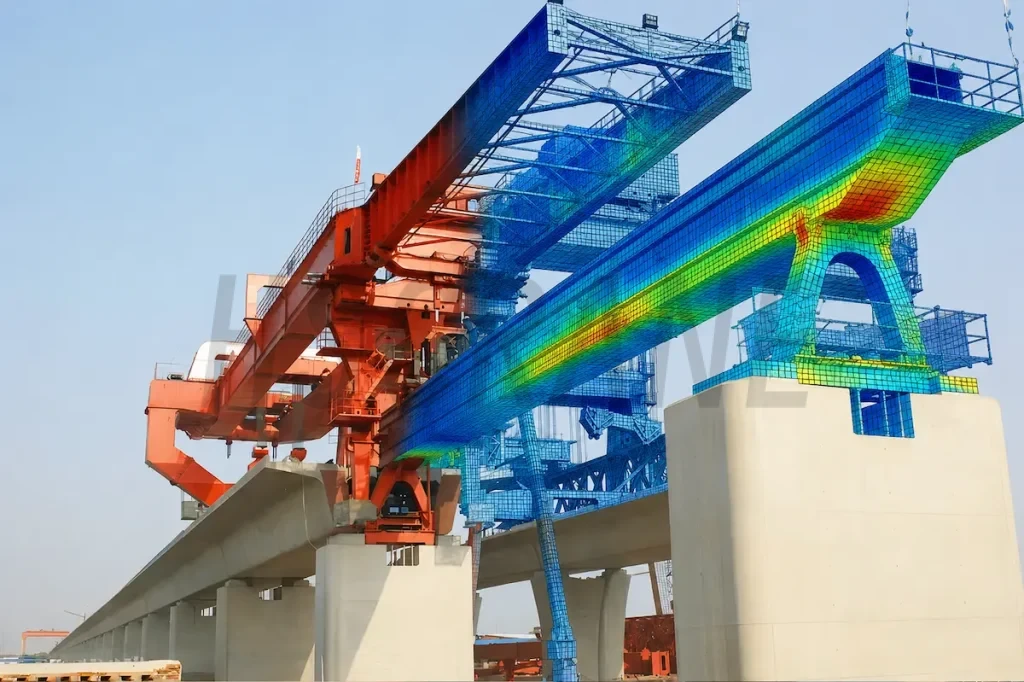

Проверка прочности при различных вариантах нагрузки
На стройплощадке возможны любые непредвиденные условия работы. Мостовое оборудование не должно работать только в идеале. Мы моделируем суровые условия для полной надежности:
Тип нагрузки | Реальный сценарий | Цель и фокус проверки |
Номинальная нагрузка | Стандартные ежедневные подъемные работы. | Проверка соответствия запаса прочности государственным стандартам. |
Полная нагрузка | Подъем максимального веса по центру балки. | Оценка прогиба балки и риска текучести материала. |
Эксцентриковая нагрузка | Неравномерное распределение веса между тележками. | Проверка устойчивости и сопротивления кручению одной стороны. |
Динамическая нагрузка | Рывки при резком подъеме или спуске. | Учет динамических коэффициентов для защиты от разрыва. |
Торможение | Экстренная остановка при движении с грузом. | Оценка инерционных сил для предотвращения опрокидывания машины. |

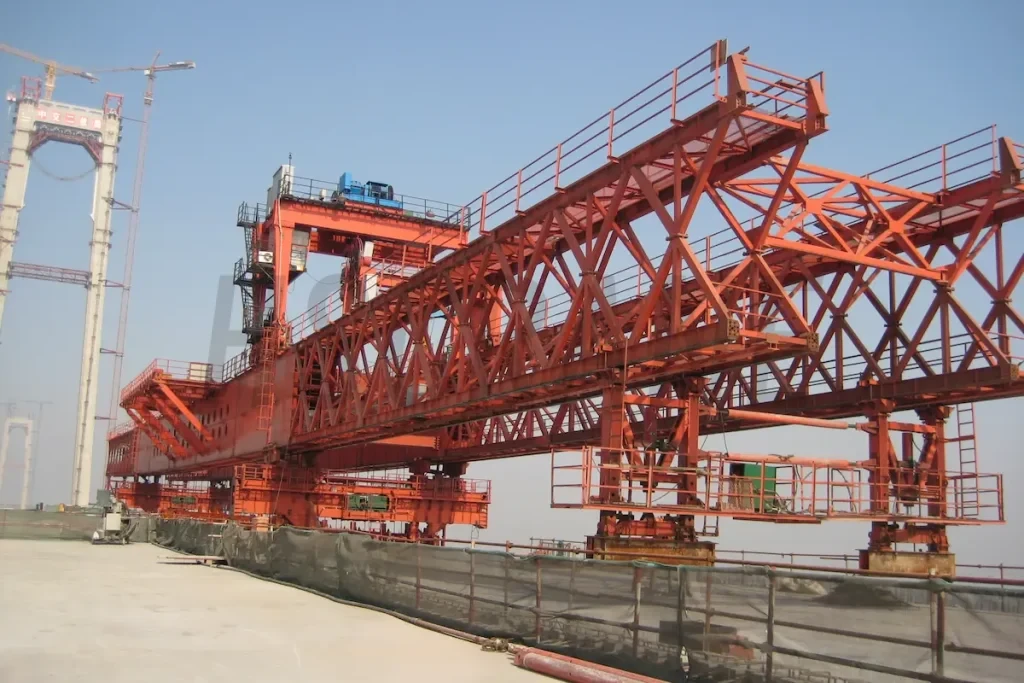

Как FEA повышает устойчивость и безопасность мостового оборудования?
На объектах мостовое оборудование должно быть стабильным. Аварии чаще происходят из-за потери устойчивости конструкции. Разрыв самой стали случается намного реже. Безопасность на чертежах требует виртуальной проверки. Мы тестируем технику в экстремальных цифровых условиях.
Вот ключевые направления защиты с помощью анализа FEA:
Модуль анализа | Инженерная проблема | Защита мостового оборудования через FEA |
Анализ деформаций | Прогиб балки мешает плавному движению тележки. | Точный расчет смещений для соблюдения нормативов L/800. |
Общая устойчивость | Деформация высоких опор под тяжелым весом. | Расчет критических нагрузок и добавление опор. Это предотвращает опрокидывание всей конструкции машины. |
Экстремальные условия | Ураганный ветер, землетрясения или проседание грунта. | Моделирование шторма и сейсмических нагрузок. Это гарантирует высокий запас прочности техники. |
Снижение рисков | Дорогие переделки готовой техники из-за ошибок. | Устранение дефектов до начала резки металла. Полный цикл моделирования гарантирует безопасное производство. |
Как FEA помогает облегчить мостовое оборудование?
Раньше традиционное проектирование часто допускало одну ошибку. Считалось, что тяжелые машины и толстая сталь гарантируют безопасность. Но современная инженерия давно отказалась от такого подхода. Избыточный вес ведет к перерасходу ценных материалов. Также он создает огромную нагрузку на строительный фундамент.

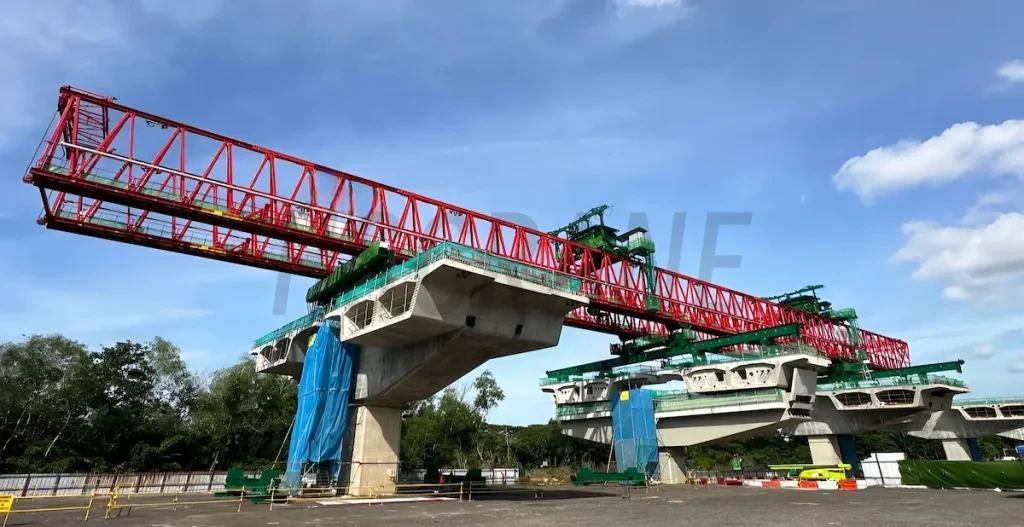

Зачем современному мостового оборудования снижение веса?
Снижение массы гигантских машин дает огромную экономическую выгоду:
- Прямая экономия: расход стали сокращается на сотни тонн. Это экономит бюджет.
- Снижение нагрузки: уменьшается давление колес на рельсы. Не требуется дорогое укрепление фундамента.
- Снижение скрытых расходов: легкую технику проще и дешевле разбирать. Упрощаются транспортировка и монтаж.
- Повышение эффективности: моторы не тратят энергию на лишний вес. Снижается энергопотребление и повышается скорость.

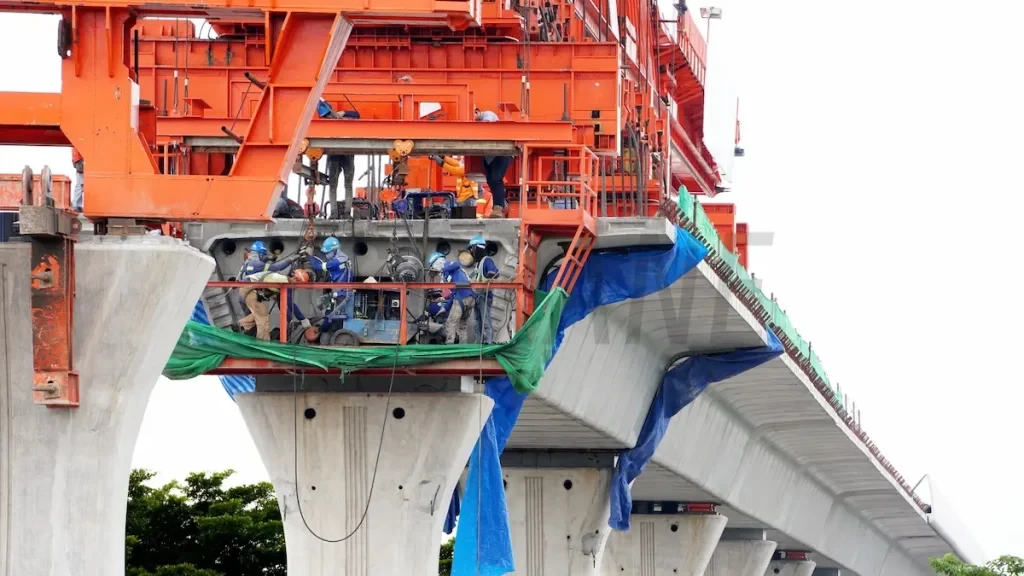

Как FEA помогает оптимизировать мостовое оборудование?
Облегчение конструкции — это не просто слепое уменьшение толщины. FEA указывает точные места для безопасного удаления материала.
- Зоны низких напряжений: синие и зеленые области на диаграмме слабо нагружены. Избыток металла здесь можно убрать.
- Оптимизация толщины: балка получает переменное сечение вдоль своей длины. Металл утолщают только в нагруженных зонах.
- Ребра жесткости: эффективное расположение ребер снижает общий вес. При этом сохраняется высокая жесткость конструкции.
- Удаление излишков: на некритичных поверхностях делают специальные отверстия. Это убирает весь лишний металл.
Как сбалансировать снижение веса и безопасность?
Наш главный приоритет — абсолютная безопасность техники. Мы никогда не снижаем вес ради красивых цифр. Каждое изменение конструкции проходит обязательную повторную проверку. Модель снова тестируется в программе FEA во всех режимах. Прочность и жесткость должны полностью соответствовать государственным стандартам. Только после этого проект передается в производственный цех.

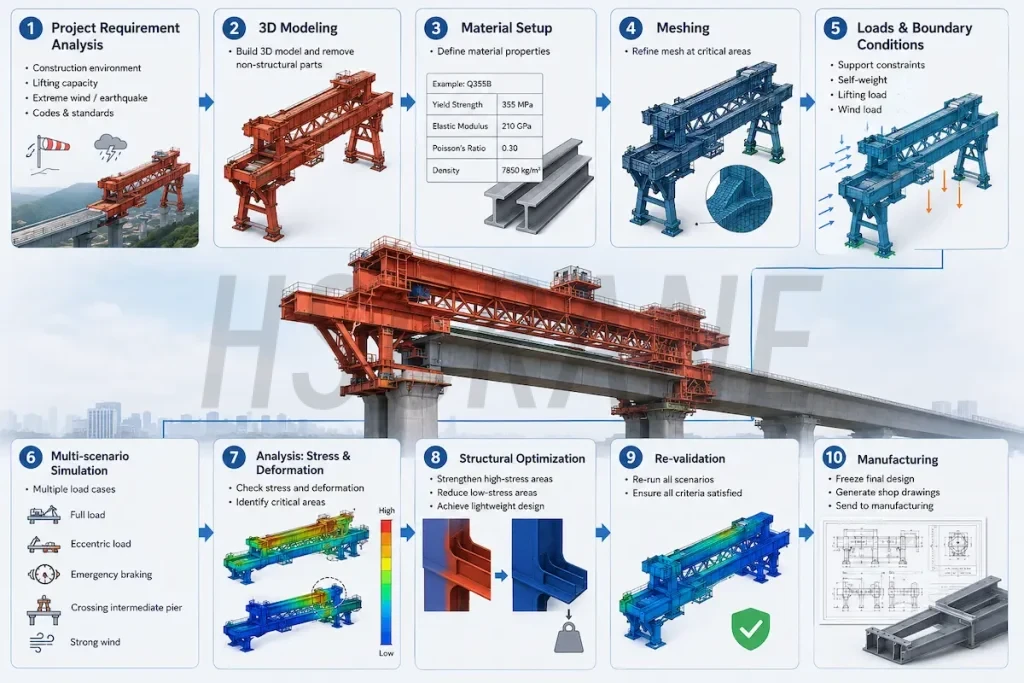

Полный процесс FEA для мостового оборудования
Наш инженерный центр создает чертежи после тщательных виртуальных тестов. Качественное мостовое оборудование требует глубокой предварительной проверки. Мы подготовили описание десяти ключевых этапов нашей работы:
- Анализ требований проекта: мы определяем грузоподъемность и условия работы. Учитываются природные факторы, ветровые и сейсмические нагрузки.
- Создание 3D-модели: инженеры строят трехмерный каркас машины. Несущие элементы очищаются от второстепенных деталей для ускорения расчетов.
- Задание свойств материалов: задаются параметры высокопрочной стали. Компьютер получает данные о пределе текучести и упругости.
- Построение сетки: конструкция разбивается на тысячи мелких элементов. В зонах высокой нагрузки сетка делается максимально плотной.
- Приложение нагрузок: задаются точки опор и действующие силы. Учитывается собственный вес, грузоподъемность и ветровая нагрузка.
- Моделирование сценариев: рассчитываются экстремальные условия работы мостового оборудования. Проверяются торможение, перекосы и максимальные нагрузки.
- Анализ напряжений и деформаций: инженеры изучают цветные диаграммы. Проверяется максимальный прогиб балок и опасные зоны.
- Оптимизация конструкции: усиление слабых мест и облегчение ненагруженных зон. Металл добавляется только там, где это необходимо.
- Повторное моделирование: обновленная модель проходит повторные тесты. Все показатели должны полностью соответствовать нормам безопасности.
- Запуск в производство: готовые чертежи передаются в цех. Начинается резка и сварка металла для нового мостового оборудования.
Применение FEA в различном мостовом оборудовании
Разное мостовое оборудование сталкивается с уникальными сложностями на стройплощадке. Анализ FEA не использует один шаблон для всех задач. Он точно учитывает особенности конкретной машины. Ниже описаны ключевые направления анализа четырех видов техники:
Тип мостового оборудования | Типичные критические риски на стройке | Ключевое применение FEA | Решение проблемы |
Мостостроительный кран | Высотные работы и опасный пролет консоли. Смещение центра тяжести вызывает прогиб или опрокидывание. | Контроль устойчивости и прогиба | Моделирование смещения центра тяжести при пролете. Расчет прогиба консоли и оптимизация балки гарантируют безопасность. |
Кран для подъема балок | Подъем тяжелых бетонных балок. Несинхронная работа двух кранов создает сильное скручивание. | Жесткость и анализ скручивания | Анализ несимметричных нагрузок на опоры. Усиление соединений защищает сварные швы от разрывов. |
Транспортер балок | Перевозка огромных грузов по неровным дорогам. Это вызывает переменные напряжения и скручивание рамы. | Прочность рамы и усталостная долговечность | Симуляция динамических нагрузок с учетом неровностей. Оптимизация сечения рамы обеспечивает высокую прочность шасси. |
Козловые и мостовые краны | Большие пролеты и частые подъемные операции. Нагрузка по центру может вызвать пластическую деформацию. | Несущая способность и проверка усталости | Расчет статической деформации при разном весе. Моделирование усталости прогнозирует срок службы сварных швов. |

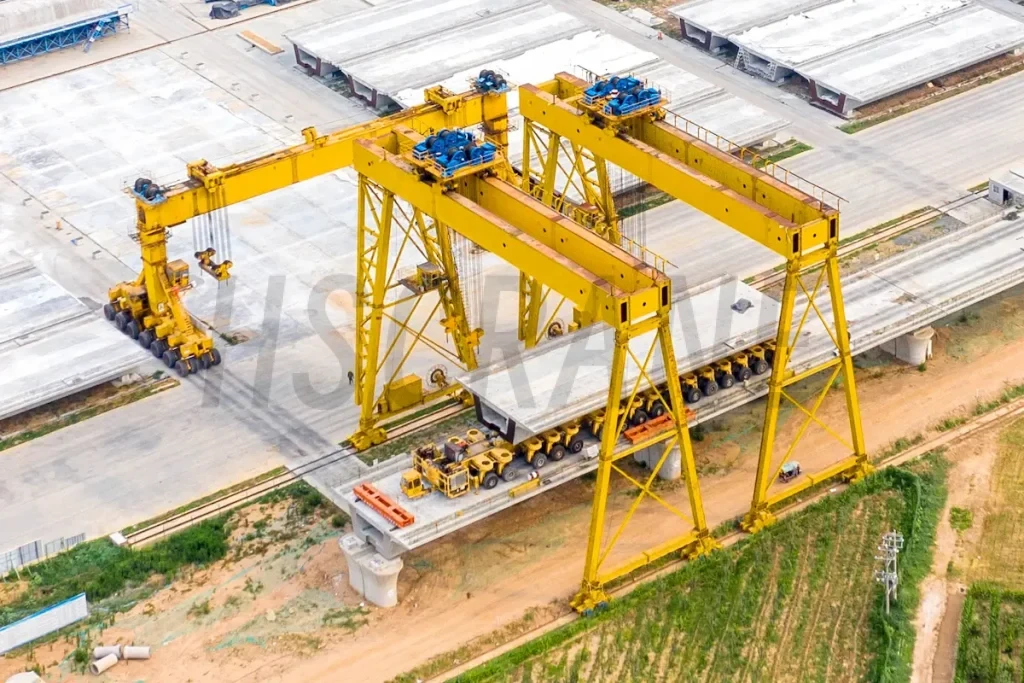

Как HNHS улучшает проектирование мостового оборудования?
В инженерии не бывает приблизительной безопасности. HNHS внедряет международные стандарты прямо в код FEA. Мы опираемся только на точные расчетные данные:
- Индивидуальный инжиниринг: мы не оцениваем нагрузки приблизительно. Наш расчет строго следует стандарту ISO 8686-1:2012. Мы учитываем реальную скорость ветра и уклон площадки. Это гарантирует абсолютную точность всех исходных данных.
- Глубокая оптимизация FEA: мы не ограничиваемся простыми чертежами. Расчет выполняется по стандарту EN 13001-3-1:2012+A2:2018. Инженеры удаляют лишний вес в зонах низких напряжений. Наше мостовое оборудованиезащищено от пластических деформаций.
- Контроль качества: цифровые данные обязательно воплощаются в реальность. Производство строго опирается на нормы стандарта FEM 1.001. Красные зоны высокого напряжения на графиках проверяются особо. Сварные швы проходят стопроцентную дефектоскопию на заводе.
- Комплексный сервис: мы соблюдаем требования стандарта ISO 12482:2014. Заказчик получает не просто надежное мостовое оборудование. Мы предоставляем полную документацию и руководство по обслуживанию.

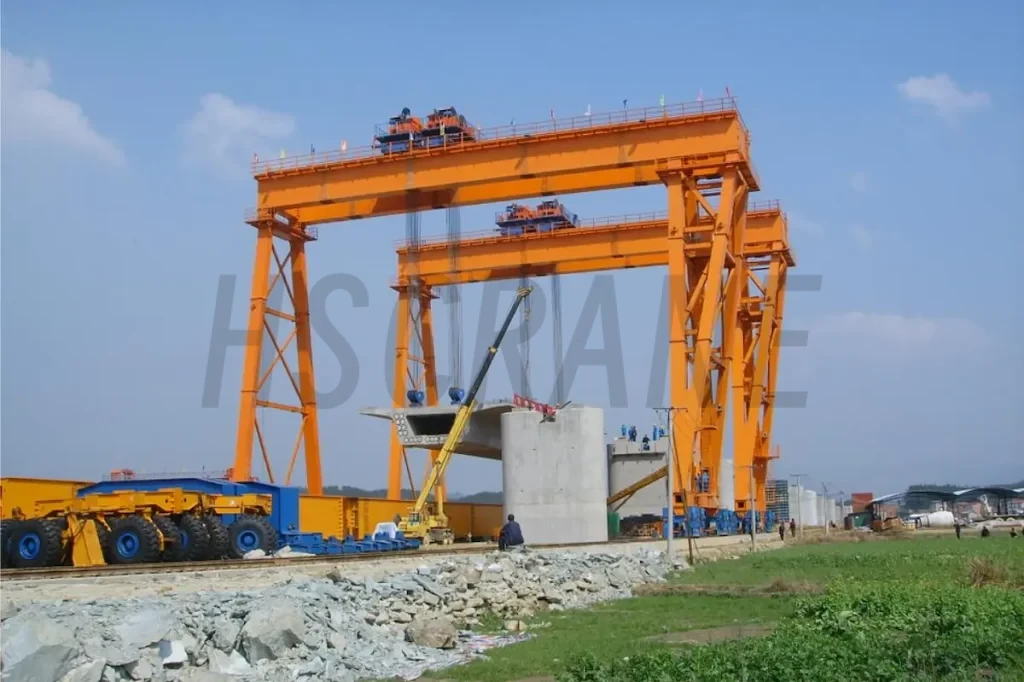

Кейс HNHS: оптимизация мостового оборудования через FEA
[Заказчик: L&T Construction, проект скоростной железной дороги в Индии]
- Контекст проекта: клиент строит эстакадный участок длиной 30 км. Нам заказали два крана для балок грузоподъемностью 900 тонн.
- Главная проблема: несущая способность грунта была очень слабой. Клиент установил жесткие ограничения на давление колес. Собственный вес крана не должен был превышать 480 тонн. Обычные краны такой мощности весят более 530 тонн. Превышение массы вызвало бы огромные расходы на укрепление грунта.
- Проектирование и FEA: мы загрузили параметры в программу ANSYS. Инженеры протестировали почти 40 различных вариантов нагрузки. Анализ FEA выявил зоны низких напряжений в каркасе. Мы уменьшили толщину стальных листов в ненесущих частях. Все изменения прошли повторную проверку прочности.
- Испытания на заводе: готовый кран прошел проверку нагрузкой 1125 тонн. Мы измерили реальные напряжения в ключевых точках конструкции. Отклонение от цифрового прогноза FEA составило менее 4,5%.
- Результаты проекта: итоговый вес машины составил 465 тонн. Нам удалось снизить общую массу более чем на 12%. Заказчик полностью избежал расходов на укрепление грунта. Экономия на морской транспортировке превысила 100 000 долларов. Это мостовое оборудованиебезотказно работает уже два года.
Заключение
В современную эпоху инфраструктуры с низкой терпимостью к ошибкам проектирование мостового оборудования изменилось. Оно давно ушло от слепого выбора толщины стальных листов. Анализ FEA больше не является просто красивым дополнением на чертежах. Это базовая основа, определяющая выживание техники и контроль затрат проекта. Инженерный анализ пронизывает весь жизненный цикл производства HNHS. Мы находим скрытые точки напряжения и предотвращаем катастрофическую потерю устойчивости. Мы также тщательно снижаем вес конструкции верим в простую истину. Нужно заранее рассчитать и решить все худшие сценарии на компьютере. Только тогда техника будет абсолютно надежной на вашей стройплощадке.
Хотите безопасное и экономичное подъемное решение для следующего проекта?
Не переплачивайте за устаревшие и консервативные проекты. Не позволяйте скрытым дефектам стать бомбой замедленного действия на стройке. Передайте нам условия и технические сложности вашего проекта прямо сейчас. Опытные инженеры HNHS проведут для вас индивидуальную диагностику проекта.
[Свяжитесь с инженерами для получения эксклюзивного решения и сметы]
Дополнительное чтение: Экономия на чертежах — это только половина дела. Как снизить затраты на стройплощадке?
Тщательный расчет на чертеже — это только половина успеха. Выбор правильного мостостроительного крана экономит время и силы. Это ключевой фактор для сложных строительных площадок. Если вас беспокоят сроки и бюджет, нажмите на ссылку ниже. Узнайте, как тяжелая техника многократно снижает затраты вашего проекта:
[Рекомендуем: Как мостоукладчик машина может сэкономить время и деньги при строительстве вашего моста]
Часто задаваемые вопросы
В: Замедлит ли подробный анализ FEA сроки сдачи нашего проекта?
О: Напротив, стандартизированный процесс FEA в HNHS ускоряет прогресс. Мы завершаем все проверки на этапе 3D-проектирования. Это исключает переделки деталей после неудачных тестов. Отчеты для стандартного мостового оборудования создаются за несколько дней.
В: Точны ли компьютерные данные на реальной строительной площадке?
О: Точность FEA зависит от настроек и опыта инженеров. HNHS опирается на многолетнюю базу данных реальных измерений. Мы всегда используем тензодатчики при заводских испытаниях. Погрешность между симуляцией и реальной нагрузкой не превышает 5%. Графики в отчете показывают реальное состояние техники.
В: Повысит ли анализ FEA стоимость моего оборудования?
О: В долгосрочной перспективе это поможет вам значительно сэкономить. Точный анализ FEA устраняет лишний вес конструкции. Вы экономите на стали, международной доставке и усилении фундамента. Эта экономия часто превышает затраты на проектирование в десятки раз.
