Аннотация
В статье рассматривается применение мостового крана на производственных линиях баз по производству железнодорожных вагонов. Описан полный процесс: подъём и транспортировка сырья, сварка кузовов, окончательная сборка и перемещение готовой продукции. С учётом особенностей разных цехов предложен комплексный подход: от выбора оборудования и проектирования параметров до настройки интеллектуальной системы управления. Особое внимание уделено техническим аспектам при больших грузоподъёмностях, высокой частоте циклов и точности подъёма. Также рассмотрены преимущества продукции HNHS в области оптимизации конструкции, интеллектуального контроля и индивидуальных решений, демонстрирующие, как мостовой кран повышает эффективность производства, обеспечивает безопасность и снижает общие эксплуатационные расходы, предоставляя комплексные решения для зарубежных баз по производству железнодорожных вагонов.
На фоне глобального расширения транспортной инфраструктуры производство железнодорожных вагонов развивается в направлении автоматизации, масштабирования и повышения эффективности. Зарубежные производственные базы обычно включают обработку стальных конструкций, сварку кузовов и окончательную сборку, сочетая несколько технологических процессов. Такие базы характеризуются широкими цехами, частым подъёмом тяжёлых конструкций и непрерывным производственным ритмом, что предъявляет повышенные требования к грузоподъёмности, стабильности работы и точности позиционирования мостового крана.
Полный технологический процесс производства железнодорожных вагонов
Производство железнодорожных вагонов характеризуется крупногабаритной конструкцией, тяжёлыми компонентами и высокой точностью сборки. От поступления сырья до выпуска готового вагона почти каждая ключевая операция требует активного участия мостового крана. На разных этапах производства предъявляются различные требования к грузоподъёмности, пролёту, точности позиционирования и синхронному управлению. Правильная конфигурация системы мостового крана является ключом к соблюдению производственного ритма, качества сборки и безопасности.

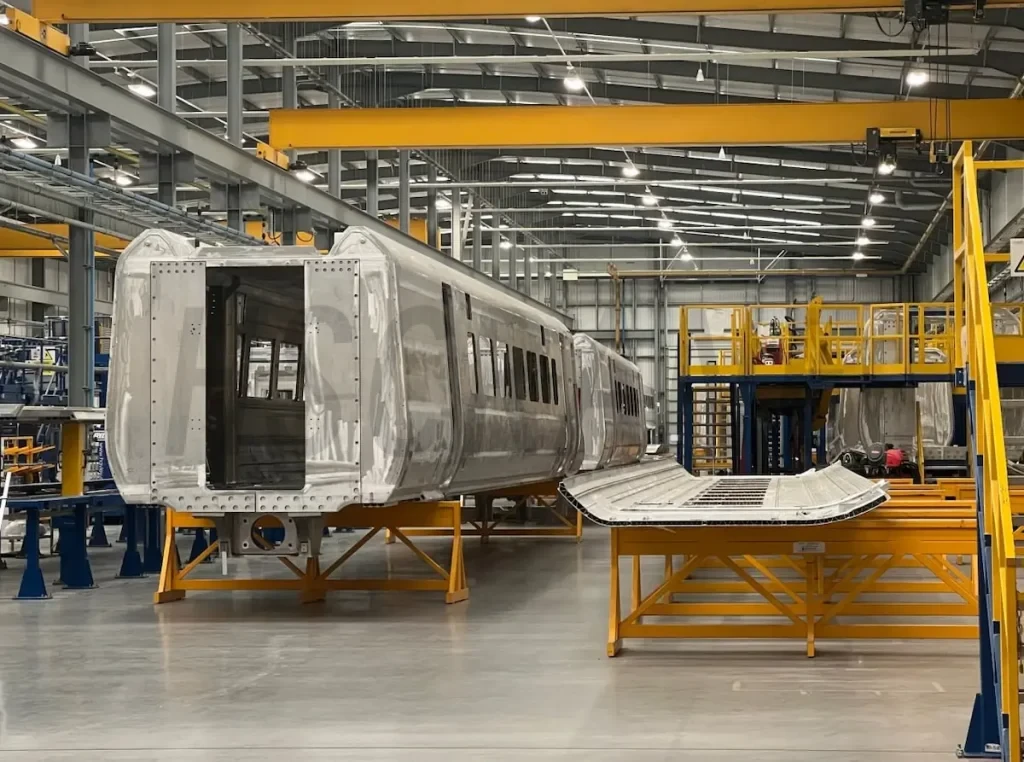

Подъём сырья и стальных конструкций

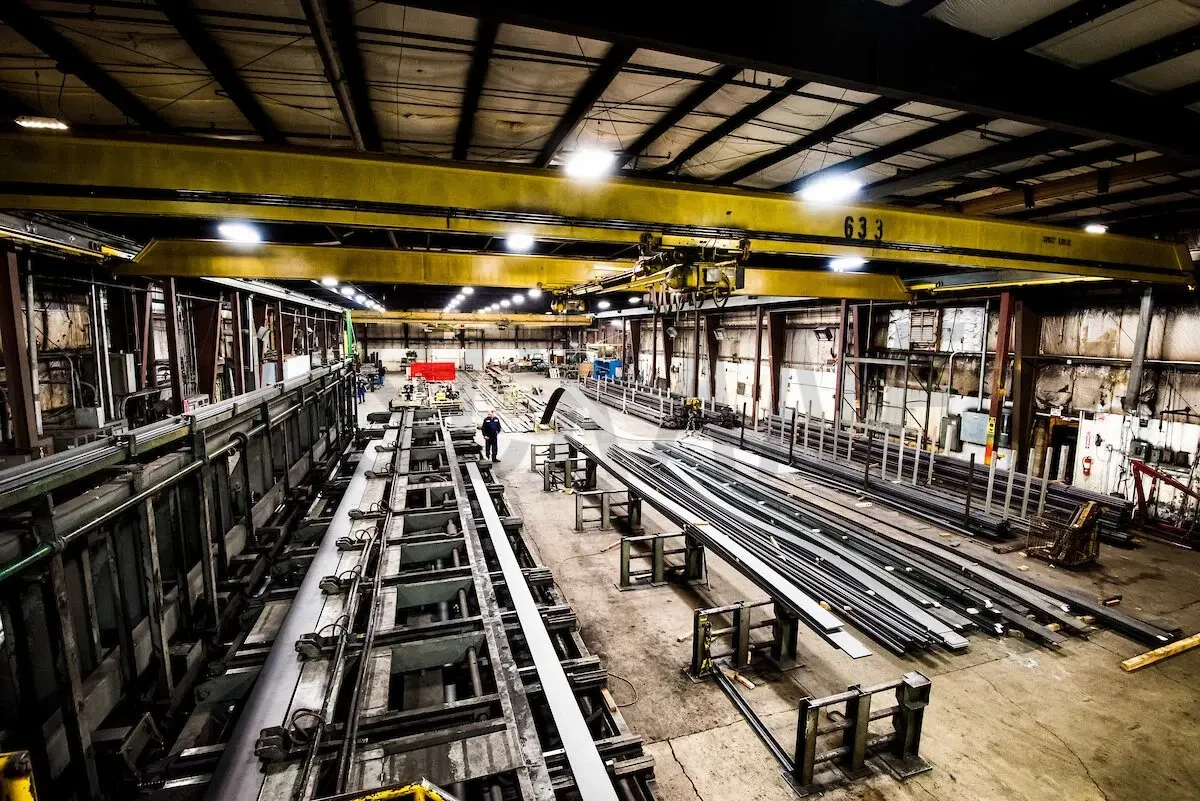

Особенности процесса: сырьё для производства вагонов, включая стальные листы, профили и балки кузова, имеет большой объём и сосредоточенный вес, при этом поступает партиями часто, что требует высокой эффективности и безопасности подъёма.
Особенности применения мостового крана:
- Грузоподъёмность: 10–50 т для подъёма пакетов стальных листов и каркасов профилей.
- Частота работы: высокая, короткие перемещения; краны должны быть долговечными.
- Контроль: плавный подъём и торможение, чтобы избежать раскачивания и ударов материала.
Типовая конфигурация: стандартный двухбалочный мостовой кран с системой частотного регулирования подъёма и движения, баланс эффективности и
Сварка кузова и сборка узлов

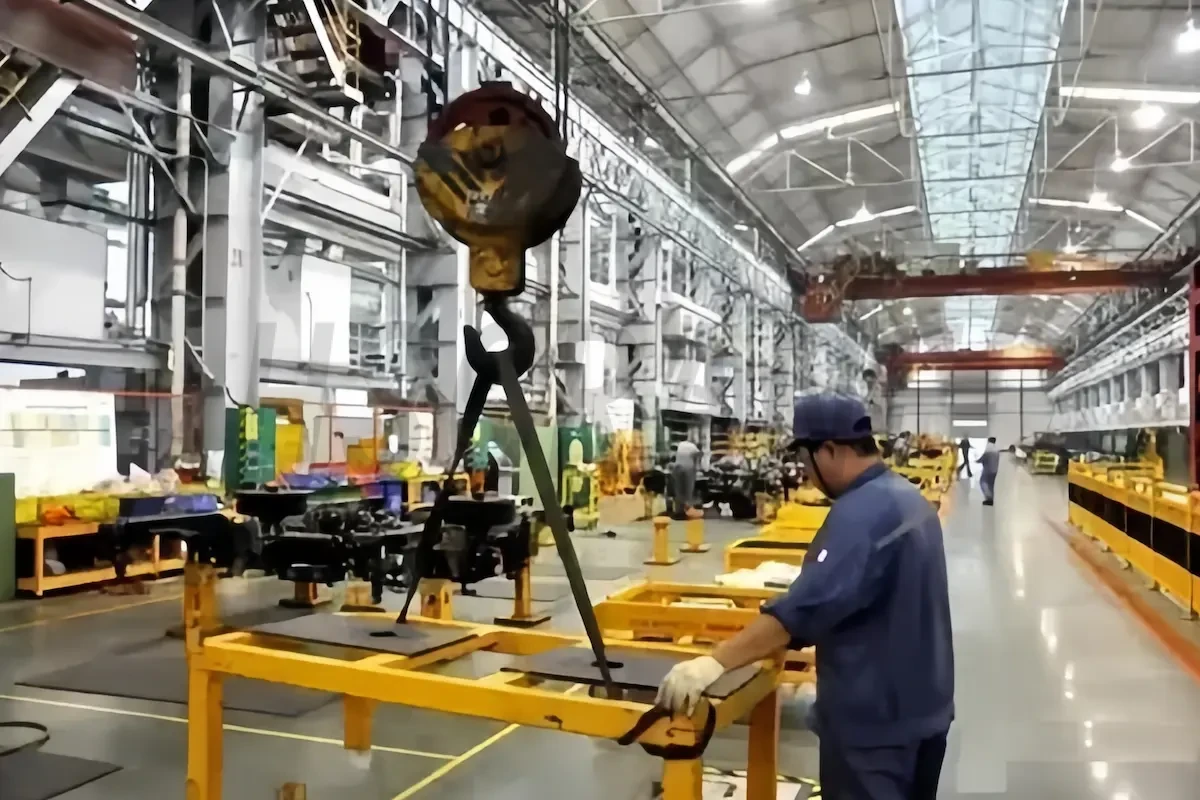

Особенности процесса: крупные сварные элементы (стенные панели, рамы, крыши) чувствительны к деформации, требуется высокая точность позиционирования и стабильность мостового крана.
Технические требования:
- Пролёт: 20–35 м для больших сварочных цехов.
- Точность позиционирования: миллиметровая, для соблюдения сборочных базисов.
- Характер работы: низкая скорость и плавное движение, чтобы минимизировать напряжения и деформацию.
Рекомендованная конфигурация: двухбалочный мостовой кран с высокой точностью позиционирования, функцией противоразмахивания и низкоскоростным движением.
HNHS мостовые краны могут быть интегрированы с наземными поворотными станками и подъёмниками, обеспечивая абсолютную безопасность при работе с ходовой частью.
Подъём тележек и нижних рам

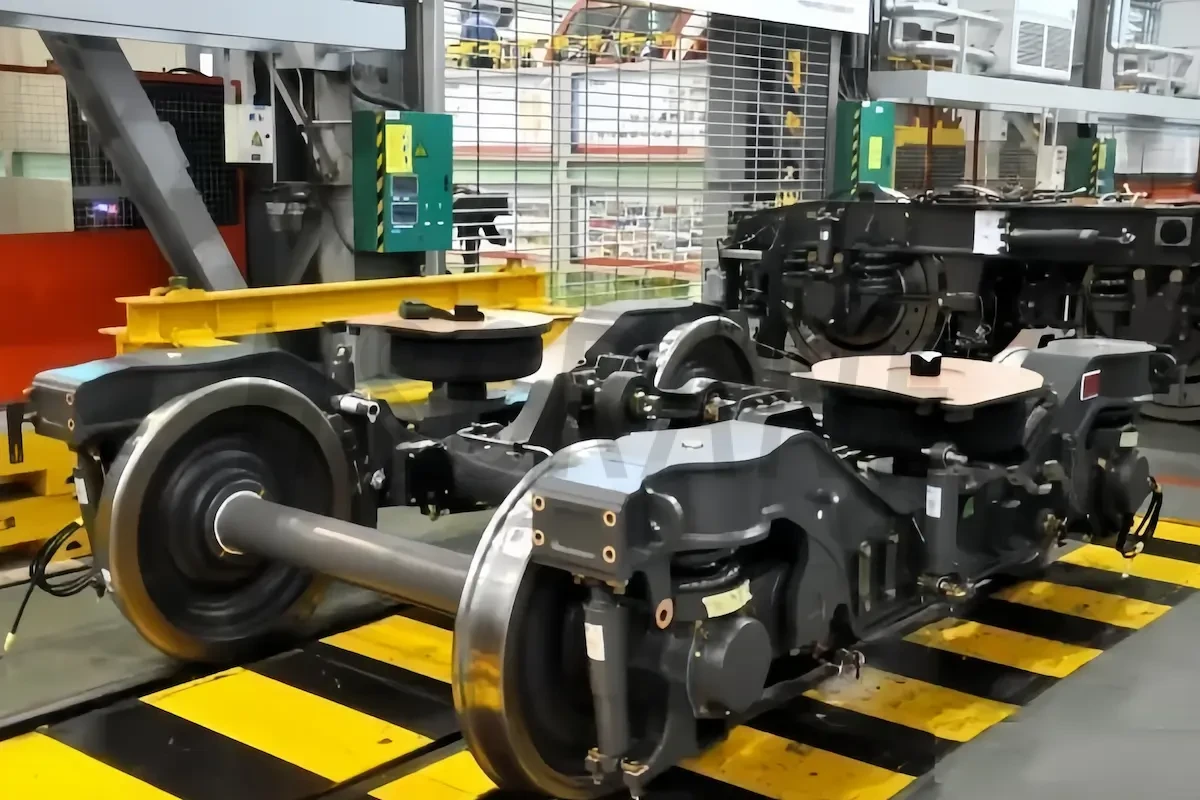

Особенности процесса: тележки – ключевой несущий элемент вагона, вес одной единицы большой, структура сложная; часто требуется переворот, совмещение и синхронный подъём.
Требования к мостовому крану:
- Грузоподъёмность: 50–160 т, в отдельных моделях выше.
- Синхронное управление: многоточечный или двухмалокаровый подъём для равномерного распределения нагрузки.
- Безопасность: высокая конструктивная прочность, предотвращение повреждений.
Рекомендованная конфигурация: двухмалокаровый мостовой кран большой грузоподъёмности с поддержкой синхронного подъёма и балансировки нагрузки.

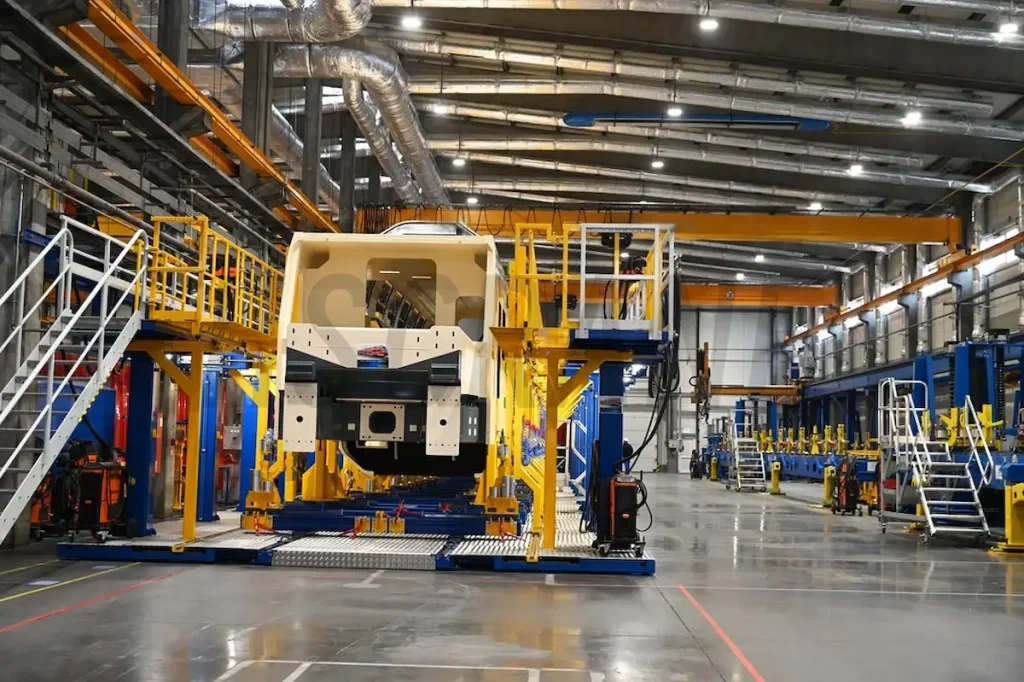

Окраска и переворот кузова

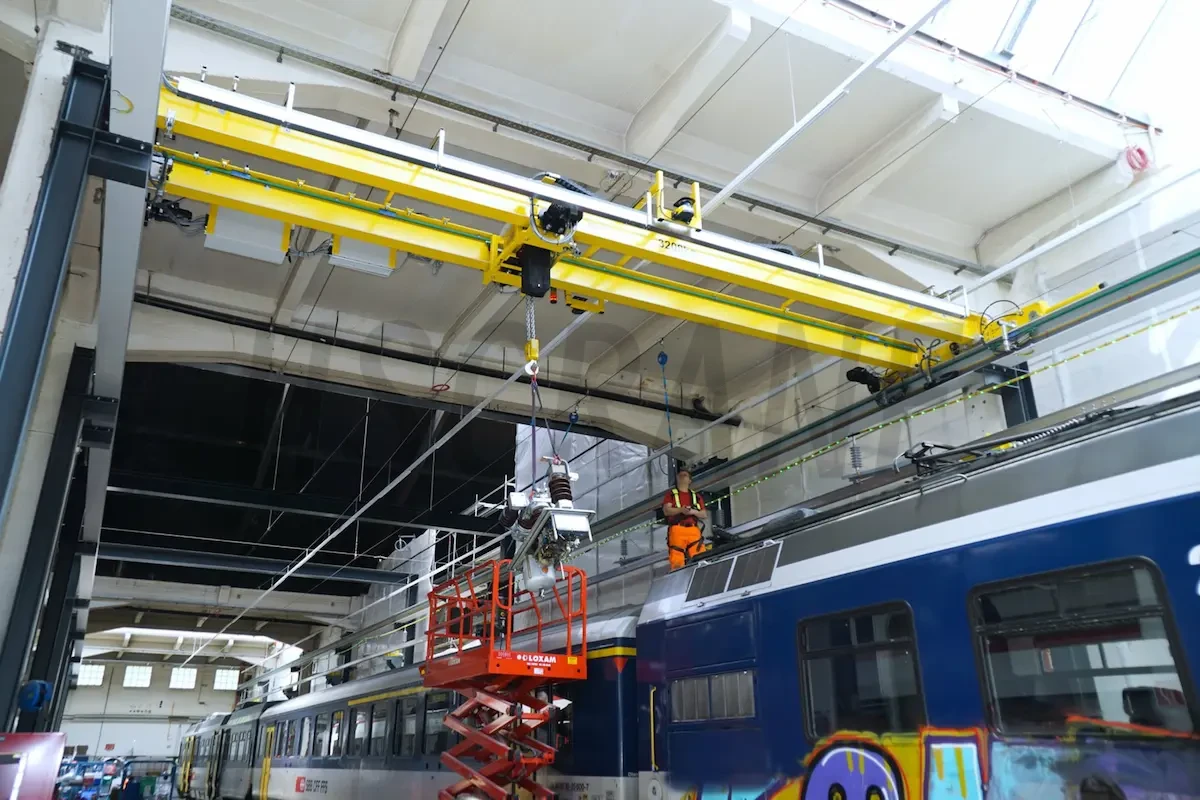

Особенности процесса: перед и после окраски часто требуется переворот и транспортировка кузова. Кран должен работать плавно и соответствовать чистоте, так как краска наносится в взрывозащищенном цехе, и недопустимо попадание масла.
Требования к мостовому крану:
- Плавность работы для сохранения качества лакокрасочного покрытия.
- Адаптация к среде: антикоррозийная и пылезащитная конструкция.
- Точность управления: синхронизация с переворотными приспособлениями.
Рекомендованная конфигурация: европейская конструкция мостового крана, интегрированная с переворотными приспособлениями и высокоточной системой управления.

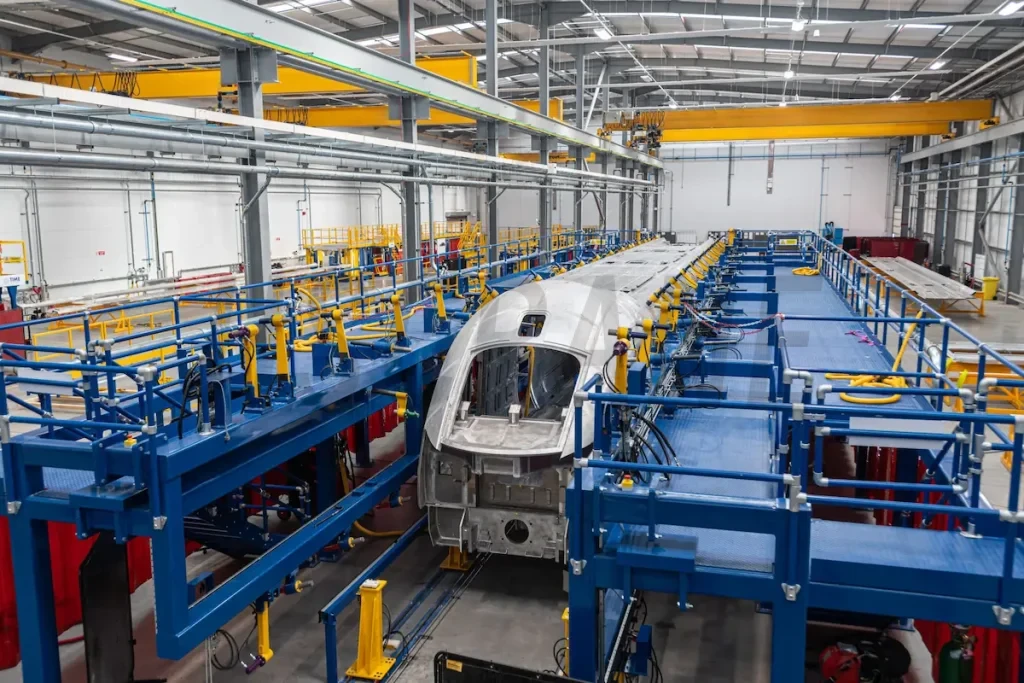

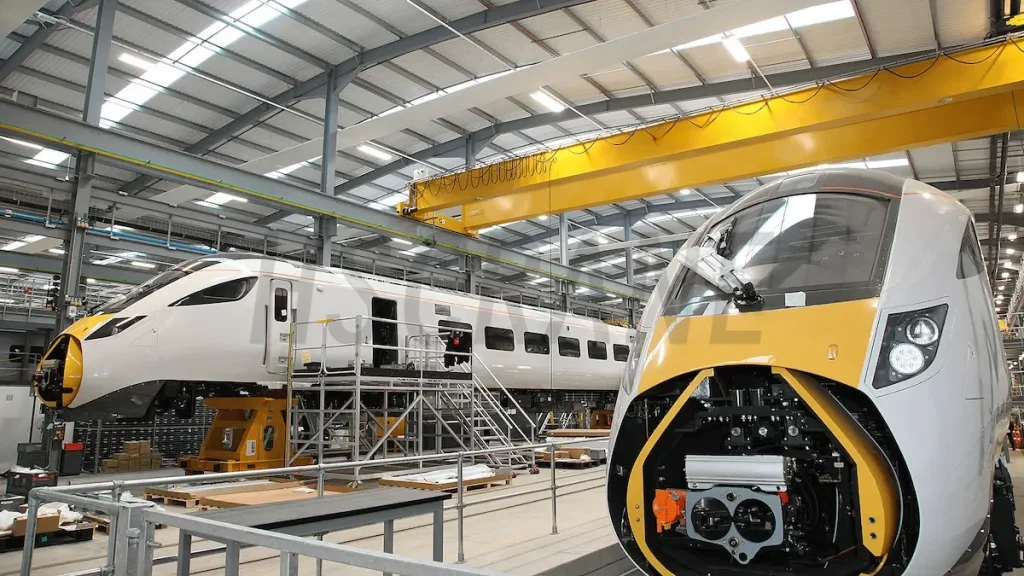

Сборка и наладка готового вагона

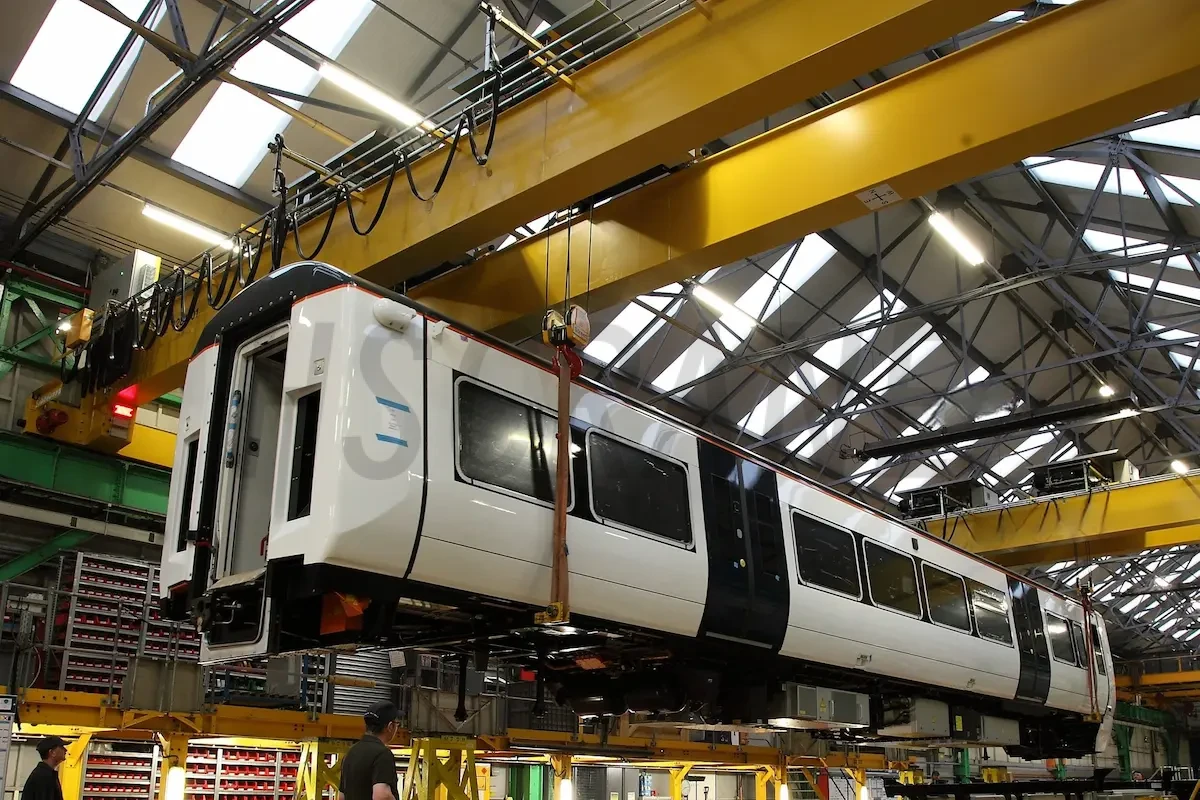

Особенности процесса: требуется высокоточная сборка кузова, тележек и внутренних систем; один из самых сложных этапов.
Требования к мостовому крану:
- Грузоподъёмность: 100–320 т в зависимости от модели.
- Режим управления: многоступенчатое управление, поддержка микропозиционирования.
- Интеллектуальные функции: синхронизация с производственным ритмом, снижение ручного вмешательства.
Рекомендованная конфигурация: мостовой кран большой грузоподъёмности, класс работы A6–A7, с возможностью интеграции с интеллектуальной системой управления.

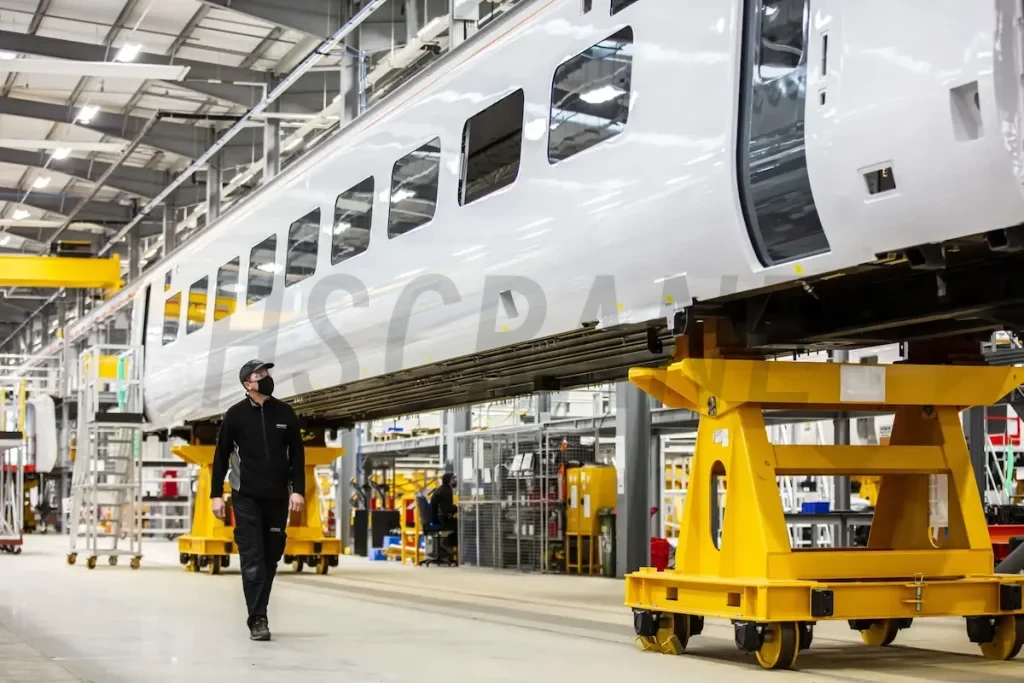

Перемещение готовых вагонов

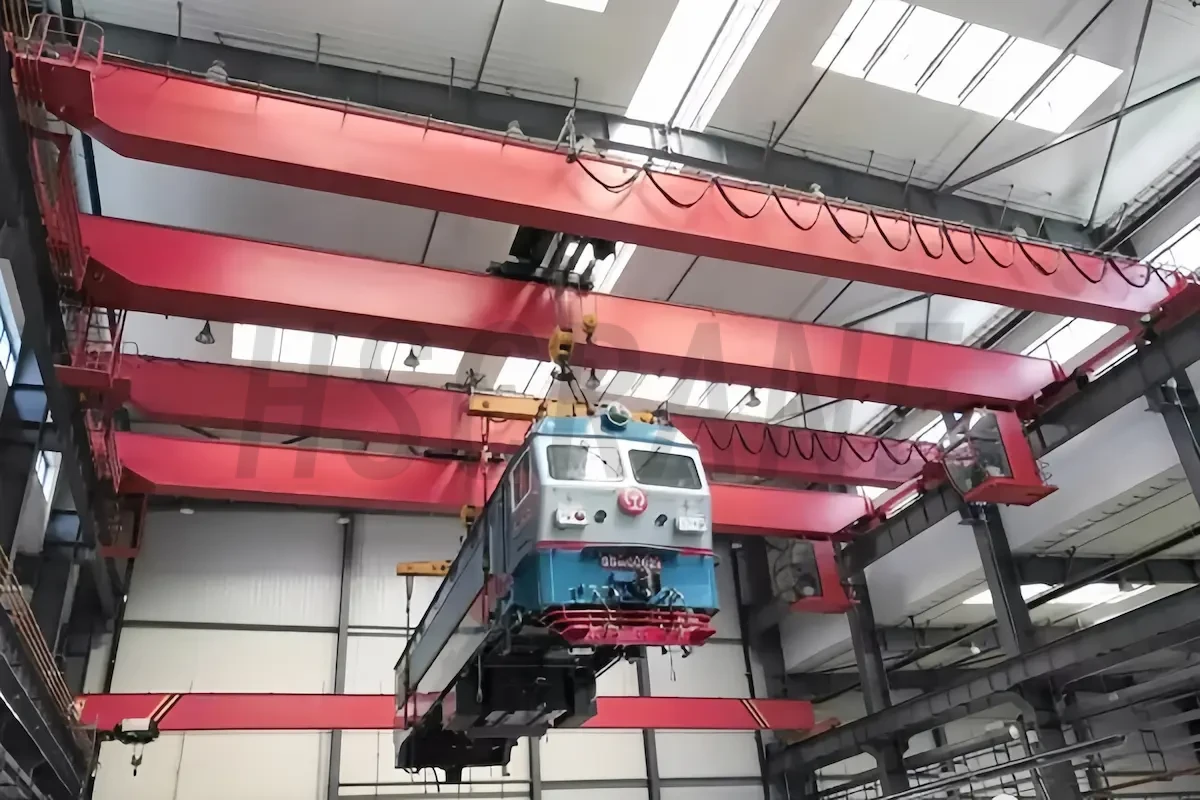

Особенности процесса: после сборки вагоны необходимо переместить внутри завода, сформировать состав или загрузить на транспорт; высокие требования к безопасности и надёжности оборудования.
Требования к мостовому крану:
- Характер нагрузки: длинные вагоны с сложным распределением центра тяжести.
- Избыточная безопасность: многократные ограничения и мониторинг.
- Эффективность: соответствие логистическому ритму, избегание узких мест.

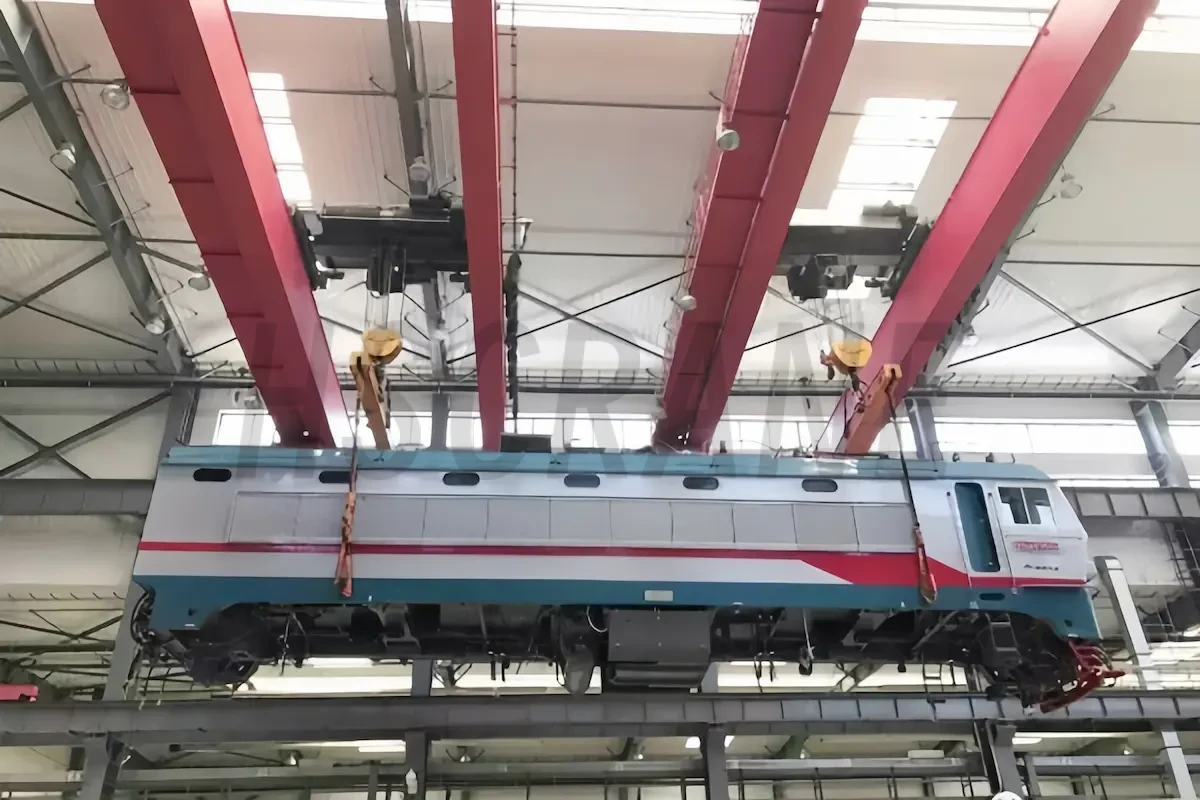

Рекомендованная конфигурация: двухбалочный мостовой кран с большим пролётом и специальными приспособлениями для безопасного и эффективного перемещения готовых вагонов.
Специальные приспособления: Подъём кузовов высокоскоростных поездов нельзя выполнять напрямую стальными канатами — это может повредить алюминиевый корпус. Используются специальные подхваты.
Проектирование конфигурации системы мостового крана
На базах по производству железнодорожных вагонов мостового крана является не только подъёмным оборудованием, но и ключевым элементом производственного ритма. Конфигурация системы должна быть разработана с учётом технологического процесса, структуры цеха, частоты подъёма, требований к автоматизации и будущих возможностей расширения. Ниже рассмотрены принципы выбора, проектирование ключевых технических параметров и варианты интеллектуальной модернизации.
Принципы выбора мостового крана
Двухбалочные мостовые краны как основной тип
Производство вагонов требует подъёма крупногабаритных элементов и работы в цехах с большим пролётом. Однобалочные конструкции не обеспечивают достаточную прочность и жёсткость. Преимущества двухбалочных мостовых кранов:
- Высокая грузоподъёмность, подходит для работы с нагрузками свыше 50 т
- Высокая жёсткость главной балки, минимизирует прогиб и повышает точность позиционирования
- Возможность установки двух кранов-кареток для синхронного подъёма
- Легко интегрировать интеллектуальные системы управления и системы безопасности при больших нагрузках
Таким образом, для ключевых операций — сборки, сварки и подъёма тележек — двухбалочные мостовые краны являются предпочтительной конструкцией.
Европейская лёгкая конструкция
Европейские мостовые краны используют компактные главные балки и низкопрофильную компоновку:
- Главная балка оптимизирована по коробчатой конструкции для снижения собственного веса
- Низкое давление на колёса минимизирует требования к балкам и колоннам цеха
- Высокая полезная высота подъёма, эффективное использование пространства
- Меньшее энергопотребление и плавная работа
В новых базах по производству железнодорожных вагонов европейская лёгкая конструкция стала стандартом.
Частотное управление и точное позиционирование
Сборка вагонов требует высокой точности позиционирования, традиционное управление с постоянной скоростью не обеспечивает нужной точности. Система должна включать:
- Полностью частотное управление приводами
- Многоступенчатое регулирование скорости (высокая-средняя-медленная)
- Мягкий пуск и мягкое торможение
- Функцию низкоскоростного движения (микропозиционирование до миллиметра)
Частотное управление снижает ударные нагрузки, продлевает срок службы конструкции и повышает точность сборки.

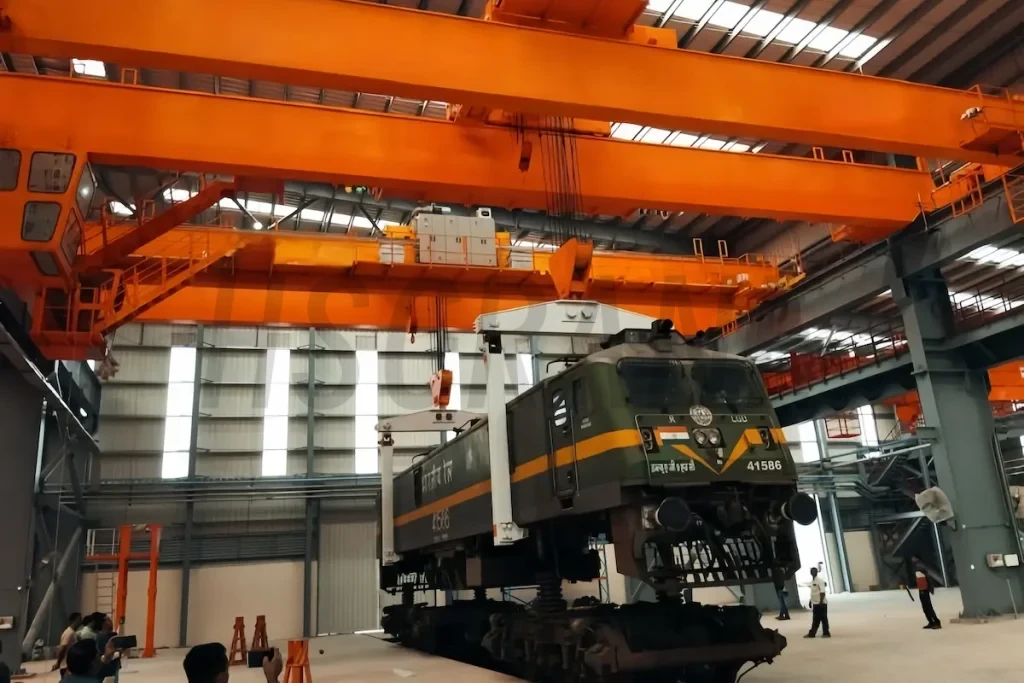

Проектирование ключевых технических параметров
Ниже приведена структурированная таблица рекомендуемых параметров мостового крана для разных этапов производства вагонов:
Этап производства | Рекомендуемая грузоподъёмность | Рекомендуемый пролёт | Высота подъёма | Класс работы | Требования к управлению | Основные моменты проектирования |
Поступление сырья и стальных конструкций | 10–50 т | 18–30 м | 12–18 м | A5 | Частотное управление, плавный пуск/торможение | Высокочастотные операции, долговечность и экономичность |
Сварка кузова и сборка узлов | 20–80 т | 20–35 м | 14–20 м | A6 | Микропозиционирование, управление против раскачивания | Контроль прогиба балки ≤ L/1000, обеспечение точности сварки |
Подъём тележек и нижних рам | 50–160 т | 24–36 м | 16–22 м | A6–A7 | Синхронный подъём двух кареток | Балансировка нагрузки, предотвращение неравномерного распределения усилий |
Окраска и переворот кузова | 20–100 т | 20–32 м | 14–20 м | A5–A6 | Плавное медленное движение | Антикоррозийная конструкция, снижение вибрации на лакокрасочное покрытие |
Общая сборка и наладка | 100–320 т | 28–42 м | 18–24 м | A7 | Точность позиционирования до миллиметра | Двухкареточная конструкция большой грузоподъёмности, поддержка интеллектуальной синхронизации |
Перемещение готовых вагонов | 80–200 т | 30–42 м | 18–24 м | A6 | Стабильное управление + контроль безопасности | Многократные ограничения и мониторинг для безопасного подъёма готового вагона |

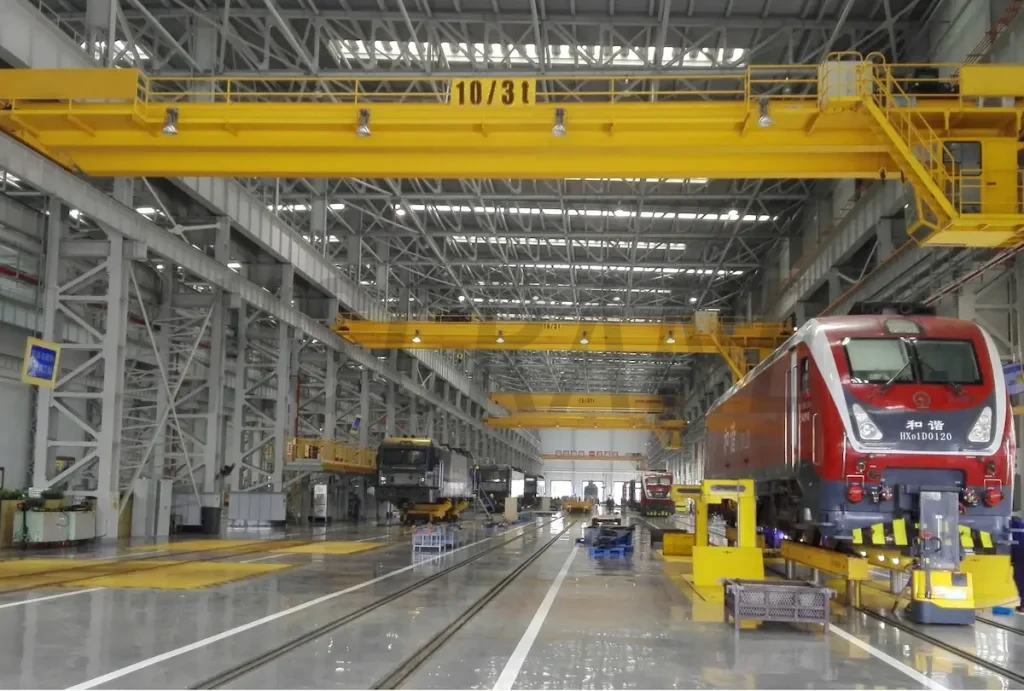

Интеллектуальная модернизация
- Система управления против раскачивания: подавляет колебания груза, сокращает время позиционирования, повышает точность и безопасность подъёма, особенно для общей сборки и точного позиционирования.
- Синхронный подъём и координация двух кареток:обеспечивает равномерное распределение нагрузки при подъёме больших кузовов и тележек.
- PLC система удалённого мониторинга:реальное отслеживание состояния работы, данных о нагрузках и диагностика неисправностей, повышает эффективность управления и снижает риски незапланированных остановок.
- Интерфейс для интеграции с MES:стандартный коммуникационный протокол для взаимодействия с системой управления производственным ритмом, поддержка передачи команд и данных для интеллектуального производства.
- Синхронное управление двумя кранами:для подъёма длинных кузовов поездов используют два мостовых крана с четырьмя каретками для беспроводной синхронизации подъёма.

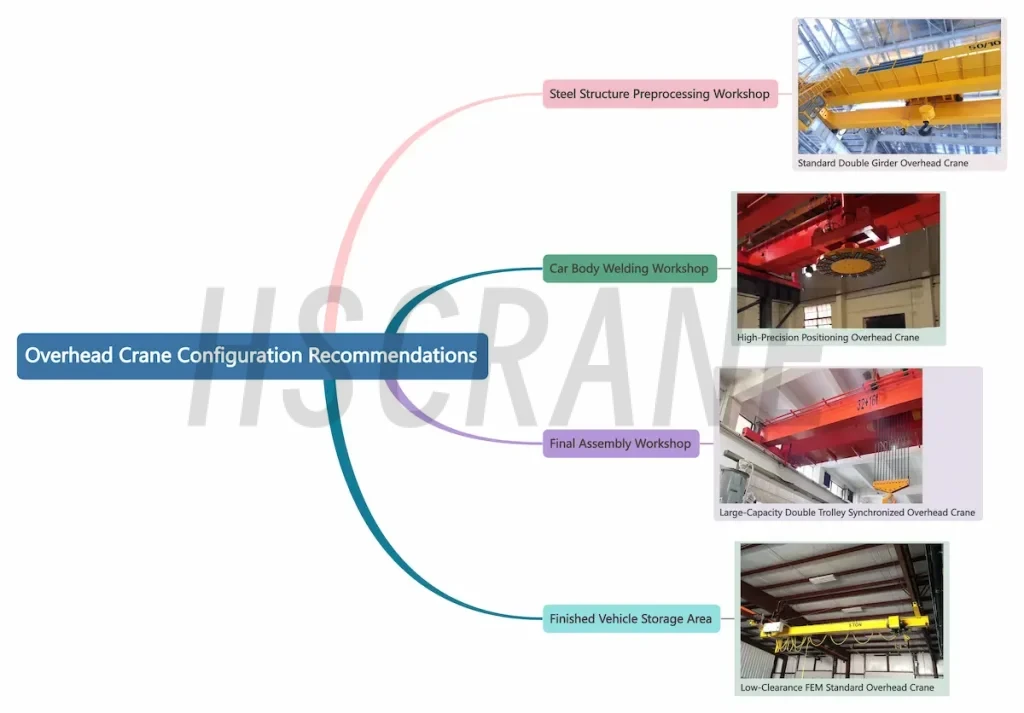

Рекомендации по конфигурации мостового крана для различных цехов
На производственной базе железнодорожных вагонов в каждом цехе особенности технологического ритма, поднимаемых объектов и требований к точности различаются. Конфигурация мостового крана должна строиться по принципу: зонирование по процессу + индивидуальная настройка под конкретные задачи. Ниже приведены рекомендации для типичных цехов.

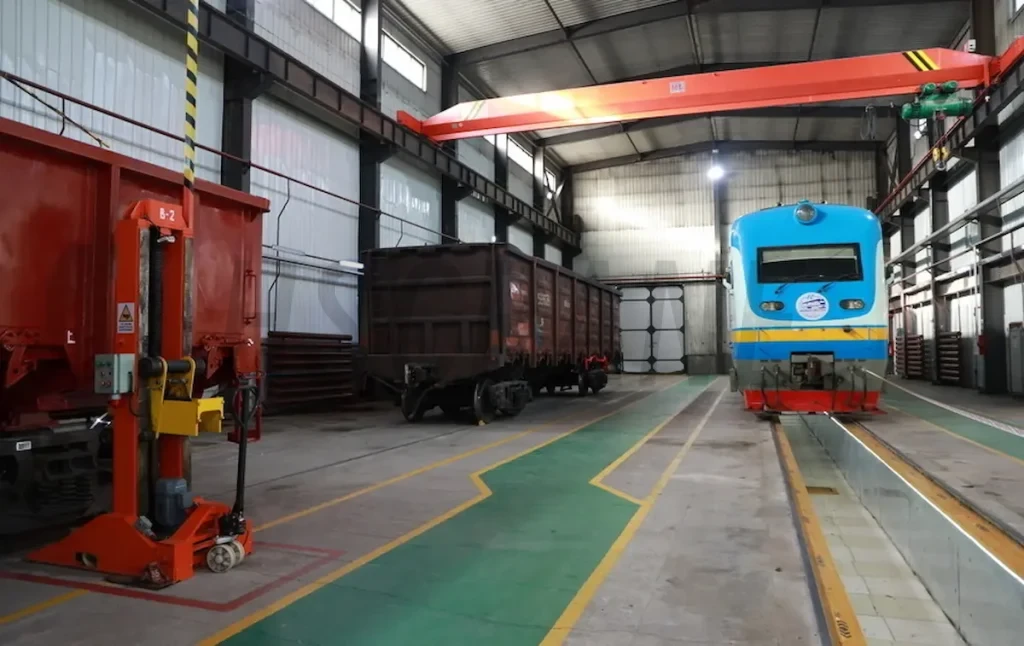

Преимущества мостового крана HNHS
Как профессиональный производитель подъёмного оборудования, HNHS предлагает зрелые решения для отрасли железнодорожного машиностроения:
- Высокий коэффициент конструкционной безопасности:применяется метод конечных элементов FEA. Оптимизируются главная балка и ключевые нагруженные элементы. Обеспечивается высокая грузоподъёмность и контроль прогиба. Повышается безопасность конструкции и срок службы.
- Модульная производственная система:ключевые узлы стандартизированы и модульны. Это позволяет быстро конфигурировать оборудование. Сокращаются сроки производства и поставки. Решение подходит для проектов с жёсткими графиками.
- Электрическая система европейского уровня:используются компоненты по EN стандартам кранов. Обеспечивается стабильная работа и точное управление. Снижается уровень отказов. Уменьшаются эксплуатационные затраты жизненного цикла.
- Интеллектуальная система управления: интегрированы функции противораскачивания и синхронного контроля. Реализован сбор и анализ данных. Поддерживается удалённая диагностика. Обеспечивается база для умного производства.
- Возможности индивидуальной адаптации:решения разрабатываются под конкретные производственные линии. Учитываются планировка цеха и требования к подъёму. Предлагается комплексное проектирование и интеграция.
- Богатый опыт зарубежных проектов:решения применяются в международных транспортных проектах. Оборудование соответствует различным стандартам кранов. Подходит для промышленных баз вдоль инициативы «Пояс и путь».

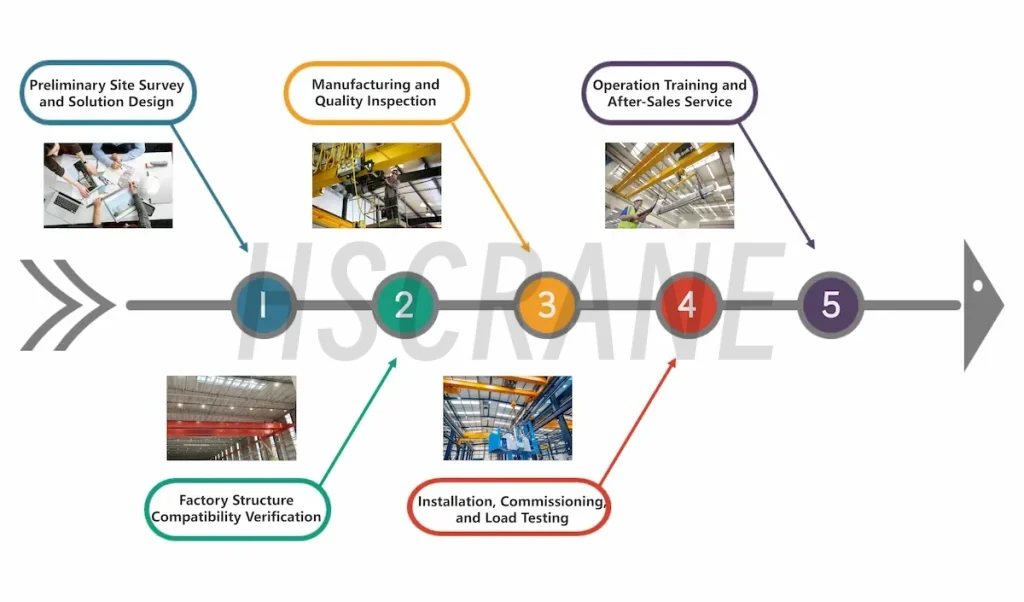

Этапы реализации проекта и обеспечение поставки
- Предварительное исследование условий и проектирование решения:глубокий анализ производственного процесса, объектов подъёма, частоты операций и планировки цеха. На основе требований клиента осуществляется подбор мостового крана и разработка системного решения, обеспечивающего полное соответствие реальным условиям.
- Проверка соответствия конструкции цеха:анализ шагов колонн, балок кранового пути, несущей способности и давления на колёса; при необходимости предоставляются рекомендации по оптимизации конструкции, чтобы работа крана была безопасной и контролируемой.
- Производство и контроль качества: изготовление по стандартам ISO, FEMи другим; полное управление качеством ключевых конструктивных элементов, сварных швов и основных узлов, чтобы показатели безопасности и производительности соответствовали требованиям до выхода из завода.
- Монтаж, наладка и испытания: установка и проверка точности специалистами, проведение испытаний с холостым ходом, статической и динамической нагрузкой, полная проверка стабильности и безопасности при номинальных рабочих условиях.
- Обучение операторов и сервисное сопровождение: системное обучение работе и обслуживанию, организация долгосрочной технической поддержки, чтобы оборудование сохраняло высокую эффективность и стабильность в течение всего срока службы.

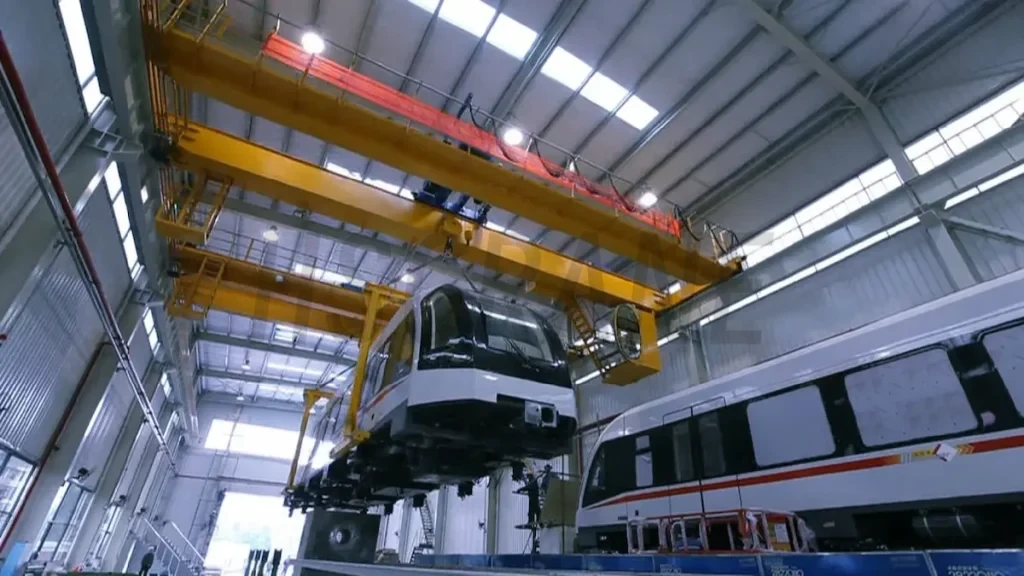

Применение мостового крана и анализ окупаемости инвестиций
Преимущество | Конкретная функция | Анализ окупаемости |
Повышение эффективности подъёма | Высокая скорость и точность подъёма и движения, работа с большими грузами и на нескольких рабочих местах | Сокращение производственного цикла, увеличение производительности линии, рост стоимости единицы продукции |
Снижение риска для персонала и безопасности | Автоматизация подъёма и управление против раскачивания, минимизация ручного вмешательства | Снижение травматизма и аварий, уменьшение потерь от остановок производства |
Повышение точности сборки вагонов | Микропозиционирование, синхронное управление и интеллектуальный контроль | Снижение брака, повышение однородности готовых изделий и уровня качества |
Продление срока службы оборудования | Конструкция с высокой жёсткостью и модульное производство, уменьшение усталостных повреждений | Снижение частоты обновления оборудования и затрат на обслуживание, оптимизация долгосрочных инвестиций |
Поддержка цифровой модернизации производства | Удалённый мониторинг через PLC, интерфейсы MES и интеллектуальные системы | Повышение уровня управления производством, цифровизация и оптимизация работы линии, рост конкурентоспособности предприятия |
Вывод:
Мостового крана — это не просто инструмент для подъёма грузов, а стратегическая инвестиция, повышающая эффективность, безопасность и качество производства, а также способствующая внедрению интеллектуального управления.
HNHS предлагает комплексные решения, включая двухбалочные мостовые краны, интеллектуальные системы управления и индивидуальные сервисные услуги, которые повышают производительность, точность сборки и поддерживают цифровую модернизацию. Независимо от того, создаётся новая база или модернизируется существующая линия, грамотное проектирование и установка мостового крана обеспечивают непрерывность производства и высокую окупаемость инвестиций.
Свяжитесь с HNHS для получения индивидуального решения по мостовым кранам для производства железнодорожных вагонов, обеспечивающего более эффективную, безопасную и интеллектуальную работу вашей линии.
