Обзор
Многие думают, что для подъема грузов в цеху необходим большой мостовой кран. Другим вариантом кажется огромный козловой кран на улице. Однако на практике частые подъемы происходят на конкретном участке. Модернизация всего цеха ради локальных работ стоит слишком дорого. Использование погрузчиков в узких проходах снижает общую эффективность работы. Полукозловой кран эффективно решает эту проблему пространства и высокой стоимости. Он имеет уникальную конструкцию с одной приподнятой стороной. Этот кран использует существующие колонны и не мешает верхнему крану. Такая конструкция экономит значительную часть бюджета на стальные конструкции. Она позволяет осуществлять раздельный подъем грузов на разных уровнях. Этот кран сочетает стабильность мостового и гибкость козлового крана. Он эффективно использует пространство и снижает производственные затраты.
Вам не хватает места в цеху или упала эффективность?
Не проводите слепую модернизацию вашего производственного помещения. Свяжитесь с техническим инженером компании HNHS прямо сейчас. Предоставьте планировку вашего цеха и необходимую грузоподъемность. Мы бесплатно разработаем для вас оптимальный полукозловой кран. Вы получите экономически выгодное решение и точный расчет стоимости.
🎁 【Получить бесплатный проект и индивидуальное ценовое предложение】
Что такое полукозловой кран?
Определение и конструктивные элементы полукозлового крана
Простыми словами, полукозловой кран — это уникальный гибрид в подъемной индустрии. Он нарушает традиционные правила проектирования грузоподъемного оборудования цехов. Внешне это оборудование имеет следующие очень четкие конструктивные особенности:
- Асимметричная форма:кран имеет вертикальную опорную стойку только с одной стороны.
- Опора на весу:конец без стойки опирается на подкрановый путь цеха.
- Наземная опора:конец со стойкой передвигается по рельсу на полу.

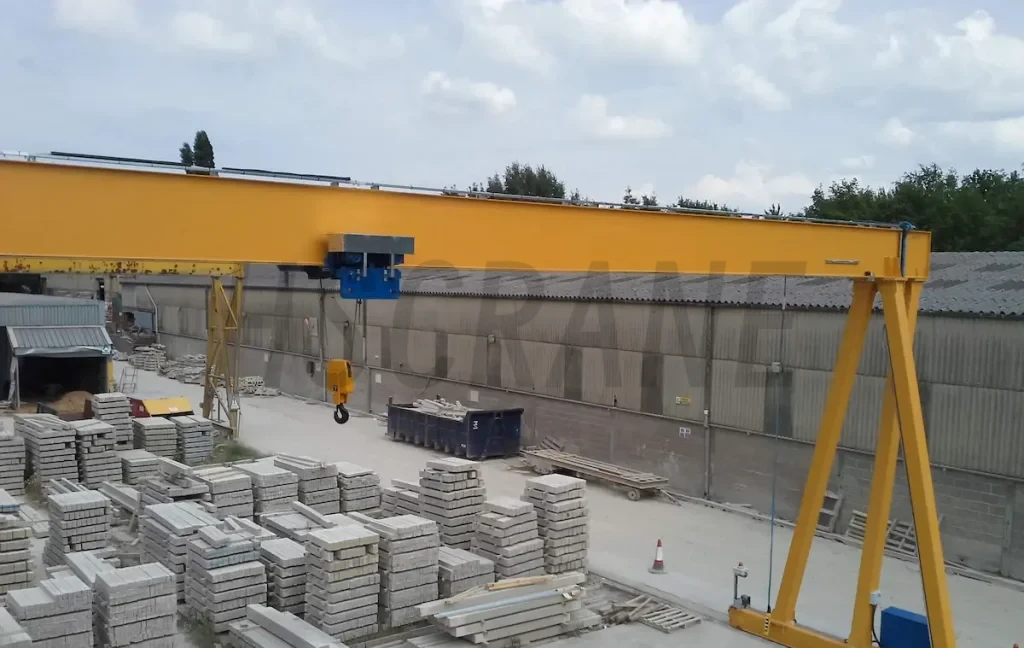

Краткое описание принципа работы
Полукозловой кран успешно работает в тесных цехах благодаря механизму движения:
- Опора на одну сторону:нагрузка распределяется между строительной колонной и полом. Это эффективно снижает предельное давление на стены существующего здания цеха.
- Параллельное движение на разной высоте:верхний и наземный пути абсолютно параллельны. Кран синхронно перемещается по двум путям с большим перепадом высоты. Это обеспечивает полное покрытие всей рабочей зоны вдоль линии цеха.
- Гибкий подъем и управление:грузоподъемный механизм перемещается по главной балке вверх-вниз и влево-вправо. Доступны проводной пульт, радиоуправление или кабина для тяжелых режимов работы.
Основные типы полукозловых кранов
Различные производственные линии имеют разные требования к подъему грузов. Обычно полукозловой кран делится на четыре основных практических типа:

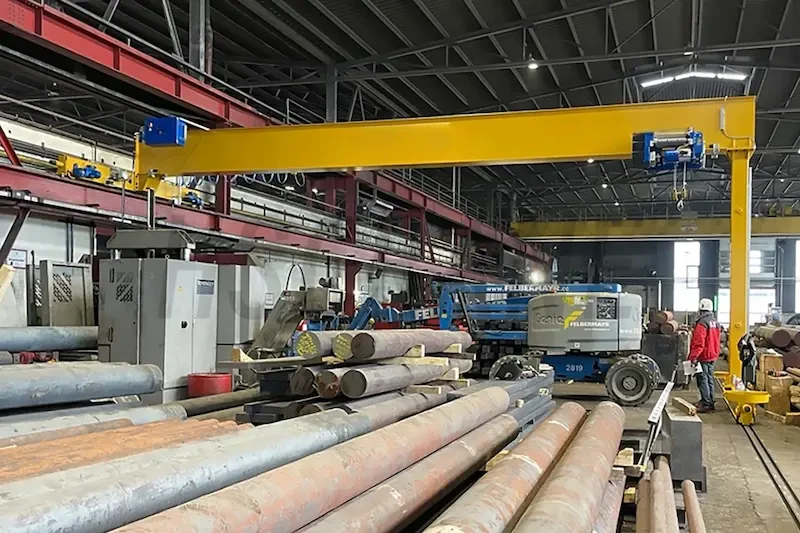

- Однобалочный полукозловой кран:лидер продаж на современном рынке подъемного оборудования. Он имеет малый вес, небольшую нагрузку на колесо и доступную цену. Кран идеален для деталей весом до 20 тонн в механических цехах.
- Двухбалочный полукозловой кран:мощное оборудование для работы с тяжелыми грузами. Две главные балки обеспечивают высокую жесткость и устойчивость к кручению. Он гарантирует стабильную работу при перемещении тяжелых металлоконструкций и пресс-форм.

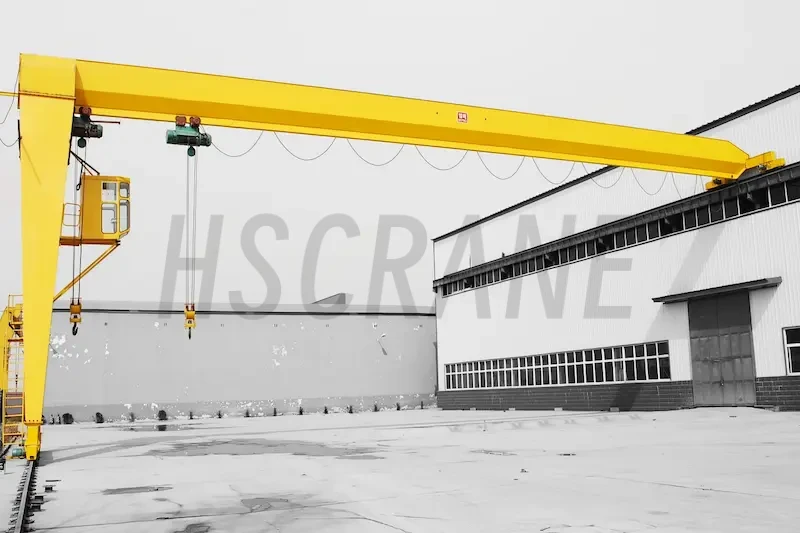

- Электрический канатный полукозловой кран:отличается высокой легкостью и отличной эффективностью. В качестве механизма подъема используется стандартный канатный или цепной тельфер. Компактная конструкция гарантирует быстрый монтаж и простое обслуживание запасных частей.

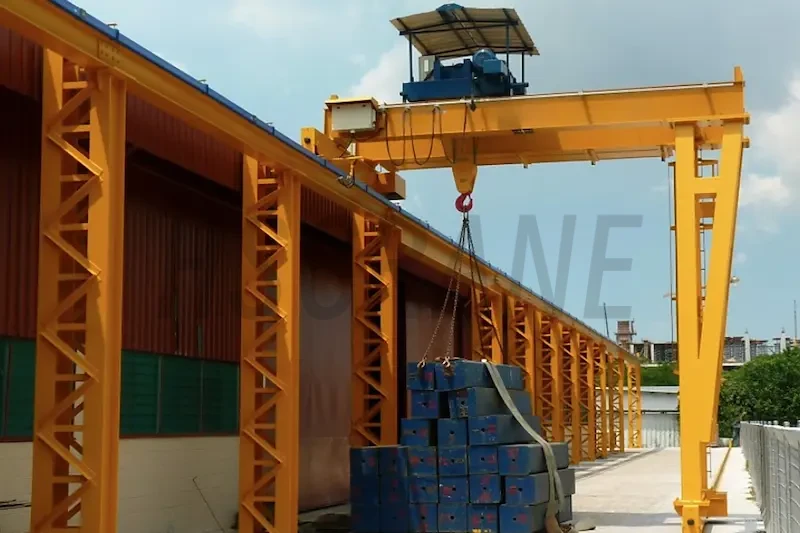

- Нестандартный полукозловой кран:разработан специально для сложных старых производственных цехов. Он применяется при ограниченной высоте, наличии препятствий или во взрывоопасной среде. Кран проектируется по индивидуальным размерам заказчика для конкретной рабочей площадки.

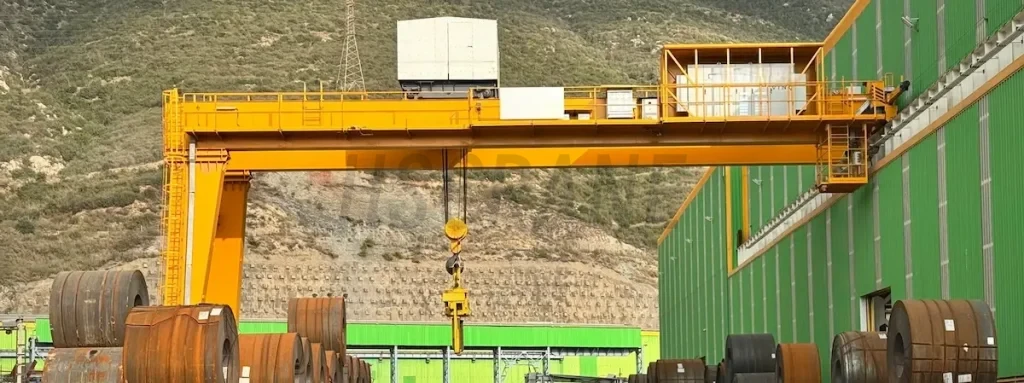

Типичные сценарии применения полукозловых кранов
В реальной практике проектирования заводов мы часто сталкиваемся с вопросом клиентов: «Где именно лучше всего использовать полукозловой кран?» На самом деле, любое место, требующее локального высокоинтенсивного подъема и экономии пространства цеха, является его главной рабочей зоной.
Чтобы наглядно продемонстрировать эффективность полукозловых кранов в различных отраслях, мы подготовили пять типичных сценариев применения и их ключевые преимущества:
Отрасль промышленности | Типичные рабочие операции | Ценность, получаемая предприятием |

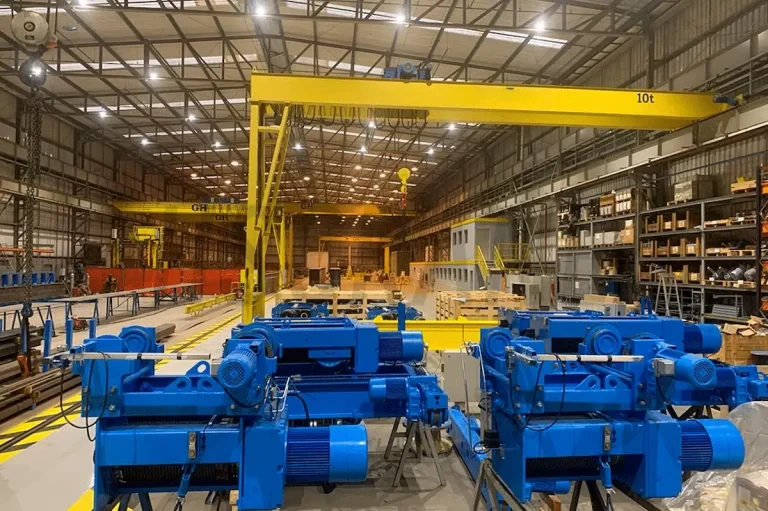

Машиностроение | Сборка станков, редукторов и насосов; перемещение деталей между рабочими постами; установка и замена крупных пресс-форм. | Исключение ручного труда и использования погрузчиков; сокращение времени перемещения грузов; обеспечение плавности сборки и снижение рисков. |

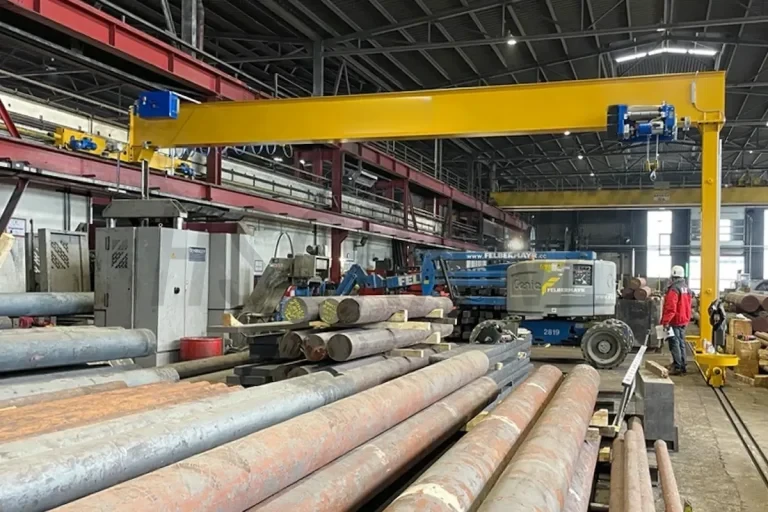

Заводы металлоконструкций | Перемещение стальных листов, двутавров и коробчатых балок; доставка материалов на посты резки, сварки и сборки; помощь в погрузке готовой продукции. | Высокая грузоподъемность; один кран охватывает несколько зон обработки; сокращение повторных погрузок и повышение эффективности производства. |

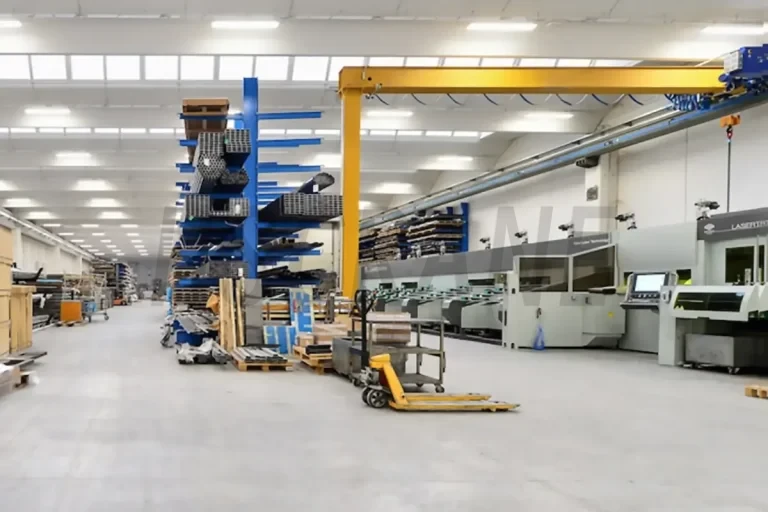

Складские и логистические центры | Погрузка и разгрузка тяжелых грузов; внутреннее перемещение на складе; подъемные работы при обслуживании оборудования. | Снижение зависимости от напольного транспорта; уменьшение заторов в проходах; повышение скорости оборота грузов и использования склада. |

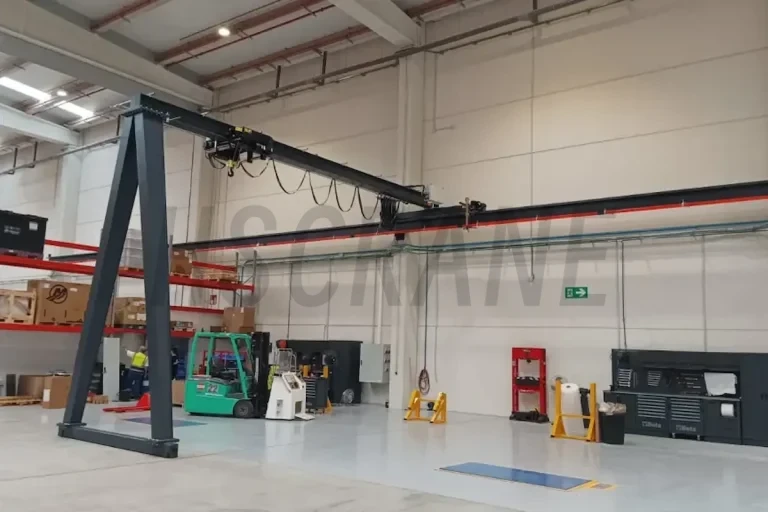

Цеха пресс-форм и ремонта оборудования | Замена штамповочных и литьевых пресс-форм; демонтаж и сборка узлов производственных линий; помощь в ремонте оборудования. | Высокая точность позиционирования груза; прямая доставка деталей к месту ремонта; удобство работы персонала и сокращение простоев. |

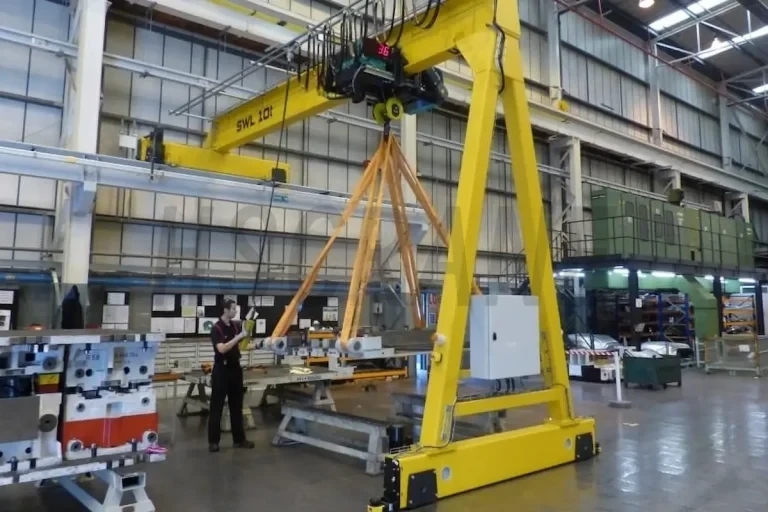

Новая энергетика и тяжелое машиностроение | Сборка компонентов ветрогенераторов, систем хранения энергии, оборудования для батарей и автоматизированных линий. | Удовлетворение потребностей в частом подъеме; совместная работа с частотным управлением и мониторингом для умного производства. |
Для удобства при планировании цеха и закупке оборудования наша техническая команда подготовила подробный «Справочник по применению и подбору полукозловых кранов». В материале содержатся анализ сценариев, спецификации рекомендуемых конфигураций для разных условий работы и базовые технические параметры.
📥 【Нажмите здесь, чтобы бесплатно скачать полный справочник по подбору оборудования】

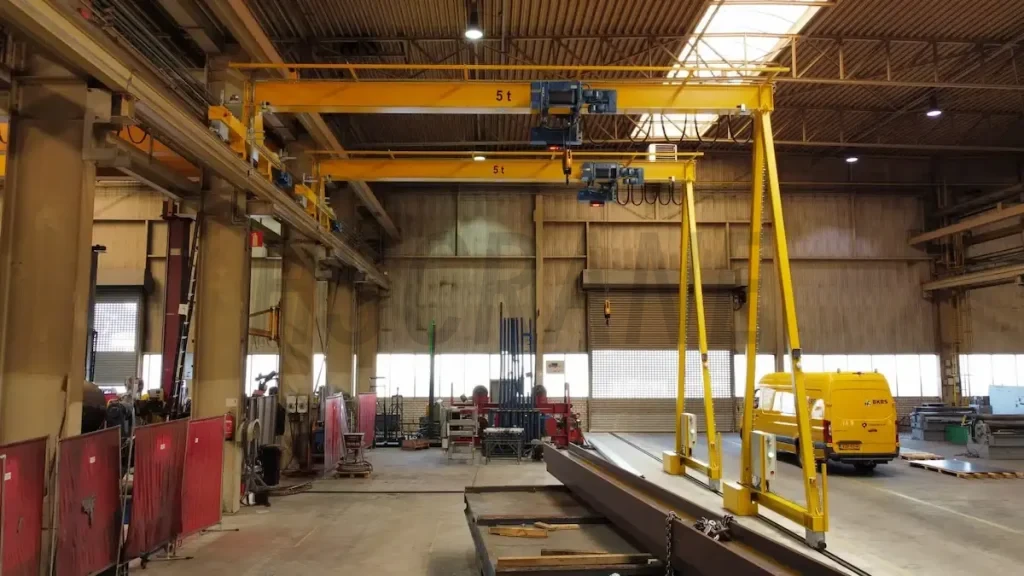

Ключевые преимущества полукозловых кранов
- Экономия на строительстве:Рельс на полу снижает нагрузку на колонны здания наполовину. Вам не нужно тратить бюджет на усиление конструкций цеха. Данная экономия окупает покупку оборудования.
- Работа в ограниченном пространстве:Кран перемещается вдоль стены и не занимает центральный проход цеха. Это исключает простои, даже если сверху уже работает главный мостовой кран.
- Широкая зона покрытия:Длина пролета балки проектируется точно под ширину вашей производственной линии. В сочетании с длинным наземным путем оборудование покрывает рабочую зону без слепых зон.
- Простой монтаж и обслуживание:Компактная конструкция легко монтируется в действующих цехах с плотным размещением станков. Приводы находятся внизу, что позволяет проводить обслуживание прямо с пола.
- Гибкое индивидуальное проектирование:Перепад высот и вылет стойки адаптируются под любые особенности здания. Это позволяет обойти существующие трубы и кабели без перестройки вашего цеха.
Сравнение полукозловых кранов с другими типами кранов
При планировании цеха и закупке оборудования многие колеблются между мостовыми, козловыми и полукозловыми кранами. На самом деле среди них нет абсолютно лучшего или худшего оборудования. Главный критерий выбора — это максимальное соответствие вашим реальным условиям работы. Для быстрого понимания особенностей мы провели прямое горизонтальное сравнение этих видов подъемной техники.

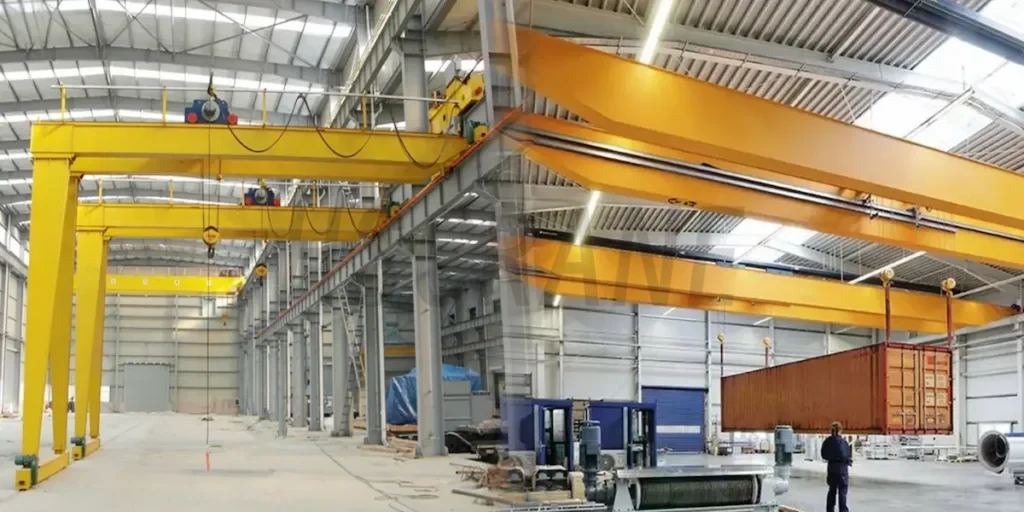

Полукозловой кран против мостового крана
Критерий сравнения | Полукозловой кран | Мостовой кран |
Требования к зданию цеха | Низкие (опора на пол значительно снижает общую нагрузку на верхние колонны здания) | Высокие (требуется обязательное наличие прочных несущих стен, колонн или консолей с двух сторон) |
Первоначальные затраты | Ниже (полностью исключаются огромные вложения в строительство стальных подкрановых путей с одной стороны) | Выше (чем больше пролет крана, тем выше объемы и общая стоимость строительных работ) |
Оптимальная зона работы | Локальные зоны (например, производственные линии вдоль стен или отдельные сборочные посты) | Полное покрытие здания (подходит для масштабной и общей логистики по всей площади цеха) |
Гибкость эксплуатации | Очень высокая (работает как вспомогательное оборудование нижнего уровня, не мешая главному крану) | Средняя (траектория движения фиксирована, при работе нескольких кранов на одном пути возникают задержки) |

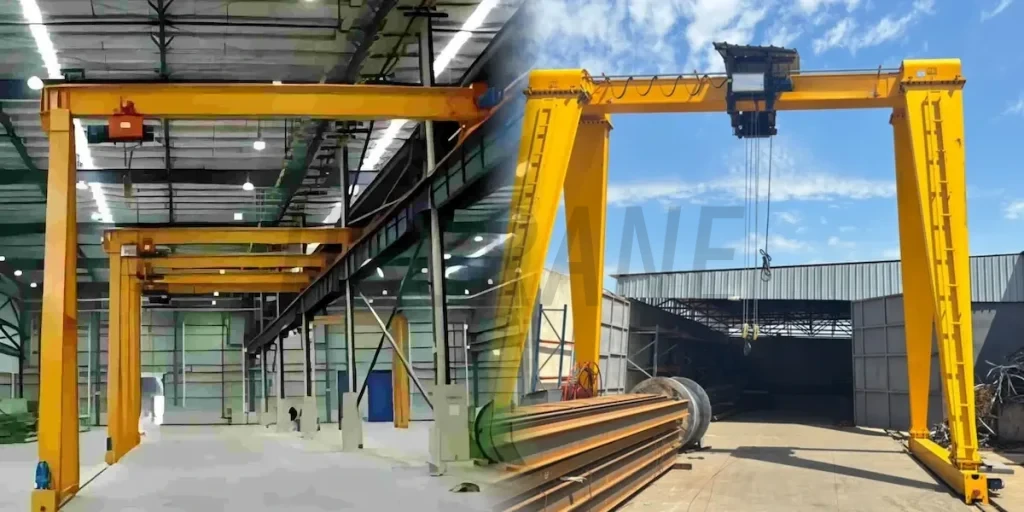

Полукозловой кран против козлового крана
Критерий сравнения | Полукозловой кран | Козловой кран |
Занимаемая площадь в цеху | Минимальная (стойка перемещается вплотную к стене и совершенно не занимает центральный проход) | Высокая (требует много места на полу для укладки подкрановых путей с двух сторон цеха) |
Общая стоимость инвестиций | Ниже (отсутствие одной опорной стойки сокращает расход стали и объемы строительных работ наполовину) | Выше (большой расход металла, огромный вес оборудования требуют дорогого и прочного фундамента) |
Эффективность внутри цеха | Максимальная (является идеальным и очень эффективным инструментом для экономии пространства в помещениях) | Средняя (из-за громоздкости и больших габаритов чаще используется на открытых складских площадках) |
Сложность конструкции | Относительно простая (короткий срок монтажа, ежедневный осмотр и обслуживание выполнять намного удобнее) | Сложная (большой пролет двух опор требует строгой синхронизации движения сторон и высокой жесткости) |

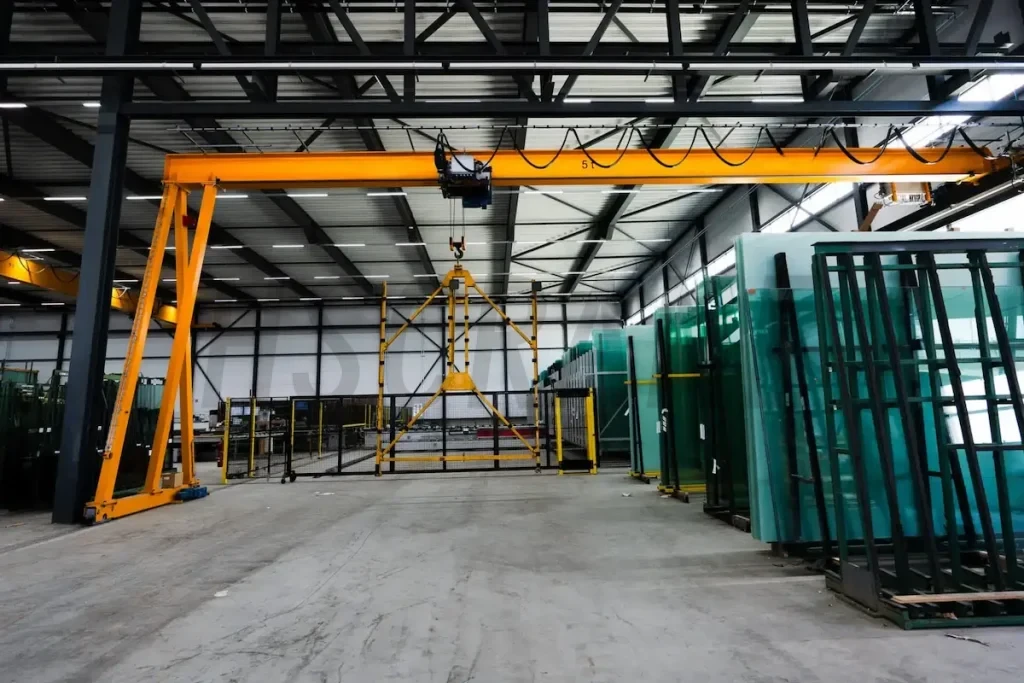

Почему выбирают полукозловые краны от компании HNHS?
- Богатый проектный опыт:Мы не являемся теоретиками, которые умеют работать только с чертежами. За долгие годы работы подъемное оборудование HNHS было успешно установлено на множестве производств со сложной планировкой. Наша команда накопила огромный практический опыт решения задач как на тяжелых заводах с высокой запыленностью, так и в чистых помещениях.
- Профессиональное индивидуальное проектирование:Мы категорически отказываемся от продажи стандартных шаблонов, которые не подходят клиентам. Вам достаточно предоставить габариты цеха, расположение коммуникаций и технические задачи. Мы точно рассчитаем вылет опорной стойки и перепад высот между путями. Наше оборудование будет идеально адаптировано под ваше здание без лишних затрат на перестройку фундамента.
- Высокое качество ключевых компонентов:Оборудование для тяжелой ежедневной работы не терпит экономии на материалах. Для подъемных двигателей, редукторов и электрических систем мы используем только проверенные бренды. Это гарантирует долговечность и надежность техники при непрерывной эксплуатации с высокими нагрузками.
- Интеллектуальные системы безопасности:Безопасность персонала всегда является нашим главным приоритетом. Мы предлагаем электронные системы против раскачивания груза, точное позиционирование с помощью PLC и многоступенчатую защиту от перегрузок. Данные технологии делают процесс работы не только более умным и эффективным, но и максимально безопасным.
- Строжайший контроль качества:Наша служба технического контроля проявляет максимальную строгость на всех этапах производства. Процесс включает раскрой стальных листов, ультразвуковую дефектоскопию сварных швов, предварительную сборку и заводские испытания под полной нагрузкой. Кран не покинет завод, если какая-то деталь не соответствует международным стандартам ISO/FEM/EN.
- Глобальная сервисная поддержка:Передача подъемного оборудования заказчику — это лишь начало нашего долгосрочного сотрудничества. Мы всегда готовы помочь вам с монтажом, обучением операторов, оперативной доставкой запасных частей и техническим обслуживанием. Наша развитая сервисная сеть надежно защищает вашу производственную линию от любых простоев.
Практический анализ реализованных проектов компании HNHS
При закупке кранового оборудования сухие технические параметры часто уступают по убедительности реальным примерам на объектах. Чтобы наглядно показать результаты внедрения техники, мы выбрали два показательных проекта, реализованных в последнее время.

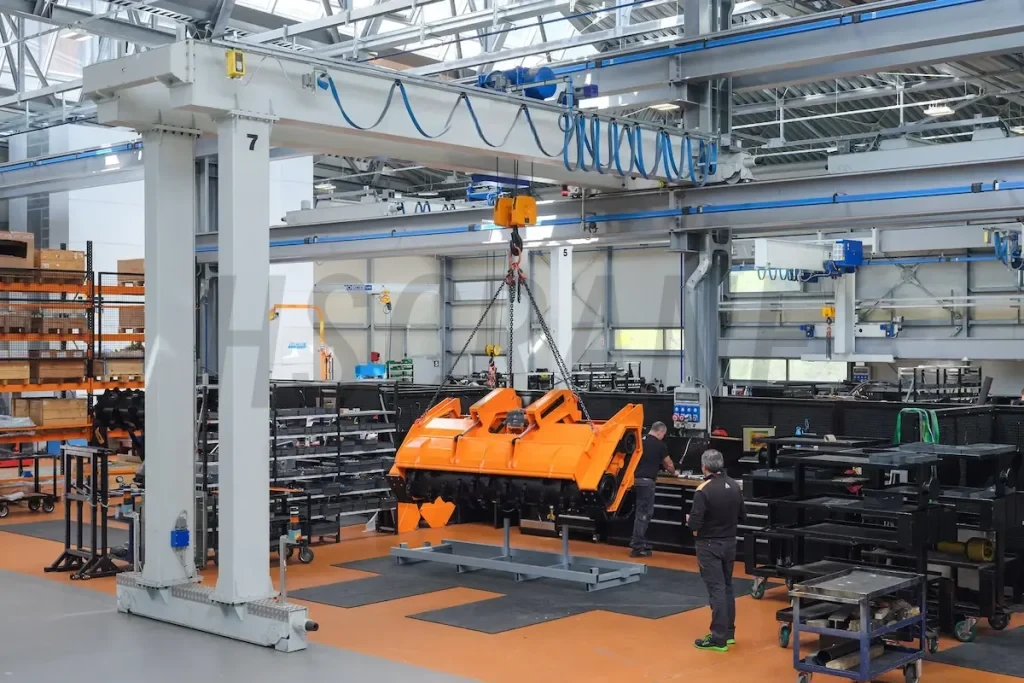

Проект 1: Крупный цех штамповки и обслуживания автомобильных пресс-форм
Ключевая проблема: Сверху в цеху уже работал мостовой кран грузоподъемностью 50 тонн для общих тяжелых работ. Однако на линии штамповочных станков длиной 50 метров рабочим требовалось постоянно менять малые пресс-формы весом до 10 тонн. Постоянный вызов тяжелого крана приводил к простоям оборудования и долгим ожиданиям рабочих.
Параметры поставленного оборудования и конфигурация:
- Тип оборудования:Однобалочный полукозловой кран (с низкопрофильным канатным электрическим тельфером).
- Номинальная грузоподъемность:10 тонн.
- Пролет (S):12,5 метров (точно охватывает рабочую зону станков с одной стороны цеха).
- Полезная высота подъема (H):9 метров.
- Параметры подкрановых путей:Верхний путь установлен на существующие консоли колонн здания, нижний рельс уложен вдоль границы прохода. Общая длина пути составляет 55 метров.
- Система привода:Полное частотное регулирование скорости передвижения крана и тележки (2–20 м/мин).
Ценность для заказчика: После запуска оборудования в цеху было успешно организовано разделение грузопотоков по уровням. Верхний кран продолжил выполнять общие работы, а новый кран стал обслуживать исключительно данную линию станков. Частотное управление обеспечило точность позиционирования пресс-форм до миллиметра, исключив простои без дорогостоящего строительства дополнительных колонн.

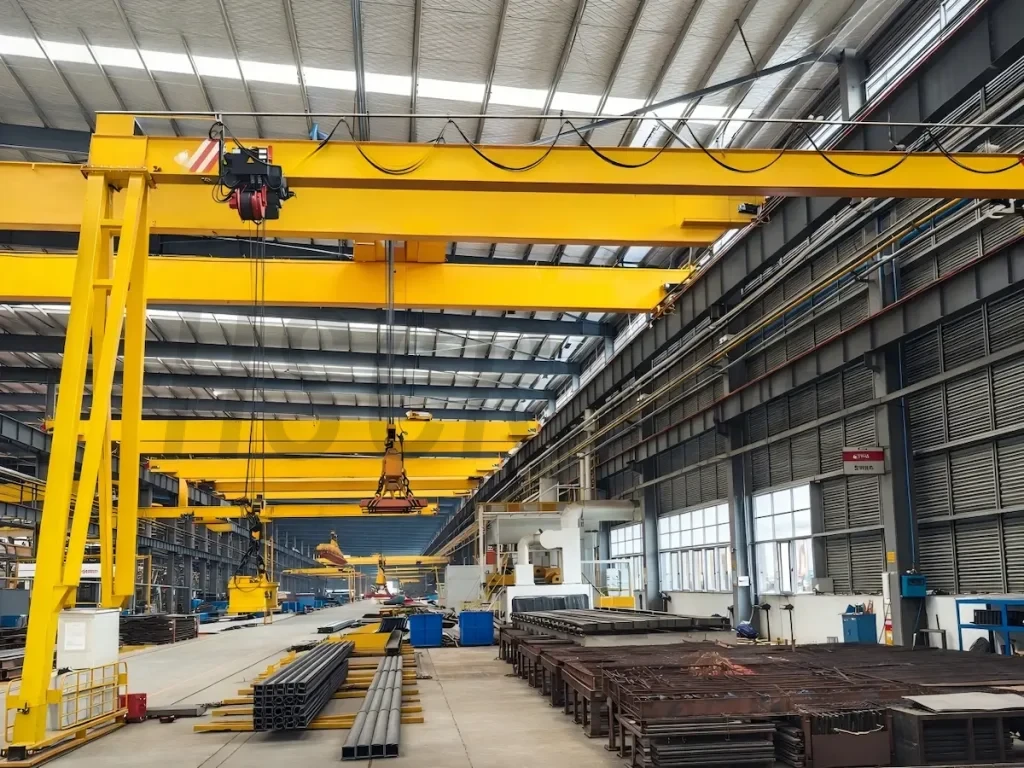

Проект 2: Цех сварки и сборки тяжелых металлоконструкций
Ключевая проблема: Заказчик получил крупный заказ на мостовые металлоконструкции. Ему требовалось срочно расширить сборочную линию вдоль края старого здания цеха. Левая сторона зоны планирования представляла собой старую кирпичную стену, которая не имела консолей и не могла выдержать нагрузку от мостового крана. Установка новых стальных колонн превышала бюджет и уменьшала рабочий проход.
Параметры поставленного оборудования и конфигурация:
- Тип оборудования:Двухбалочный полукозловой кран.
- Номинальная грузоподъемность:20 тонн (главный подъем) / 5 тонн (вспомогательный подъем для кантования изделий).
- Пролет (S):16 метров.
- Режим работы:A5 (для тяжелых условий работы с высокой запыленностью на заводах металлоконструкций).
- Параметры подкрановых путей:На полу уложен тяжелый рельс P43, глубина фундамента составляет 800 мм с заливкой бетоном для исключения просадки грунта. Верхний путь закреплен на новых высокопрочных колоннах с правой стороны.
Ценность для заказчика: Этот двухбалочный кран успешно решил проблему отсутствия опорных элементов с одной стороны здания. Тяжелая нагрузка через опорную стойку передается на прочный пол, что полностью защитило старую кирпичную стену от повреждений. Наличие главного и вспомогательного крюков позволило легко кантовать длинные стальные балки в воздухе, обеспечив запуск линии с минимальными затратами на строительство.
Заключение
Покупка подъемной техники предназначена для решения производственных задач, а не для создания новых проблем в здании. В таких сферах, как машиностроение, изготовление металлоконструкций и обслуживание оборудования, полукозловой кран лидирует благодаря своей высокой эффективности. Его уникальная опорная стойка экономит значительные средства на строительстве и усилении фундаментов, оптимизируя трехмерное пространство цеха. Самое главное, что он повышает производительность на конкретном участке без остановки работы главного мостового крана предприятия.
Однако грузоподъемное оборудование относится к категории специальной сложной техники. Конфигурация, которая отлично работает на одном заводе, может не подойти для условий вашего предприятия. Какой тип выбрать: экономичный однобалочный или прочный двухбалочный? Как уложить наземный рельс без создания препятствий для погрузчиков? Какой вылет стойки оставить для обхода существующих труб? Все эти вопросы требуют индивидуального проектирования под ваши реальные условия.
Вы ищете способ модернизировать цех с минимальными затратами?
Не тратьте время на сложные расчеты, доверьте эти задачи инженерам HNHS.
🎁 【Связаться с технической командой HNHS прямо сейчас】
Пришлите фото цеха или чертеж планировки. Мы бесплатно оценим условия работы, подберем оптимальный полукозловой кран и предоставим точный расчет стоимости.
Планируете расширение производства и боитесь, что старые колонны не выдержат нагрузку?
Узнайте, как правильно использовать пространство и сэкономить на строительстве, в нашей статье «Semi Gantry Cranes for Factory Extensions: Cut Steel Costs by 50%». В ней собран реальный опыт изменения вылета стоек и укладки рельсов без лишних затрат.
🎁 【Читать статью: Анализ ключевой роли полукозловой кран при расширении цеха наружу】
FAQ
Вопрос: Наши старые колонны имеют слабую несущую способность, можно ли установить такой кран?
Ответ: Да. Полукозловой кран передает половину веса через стойку на пол. Это снижает нагрузку на колонны. Это идеальное решение для модернизации старых цехов.
Вопрос: Рельс на полу не будет мешать движению погрузчиков и персонала цеха?
Ответ: Нет. Для проездов мы укладываем рельс в один уровень с полом. Погрузчики и персонал могут перемещаться свободно и безопасно.
Вопрос: Сверху уже работает большой мостовой кран, можно ли снизу добавить этот кран?
Ответ: Да. Верхний кран выполняет общие тяжелые работы. Полукозловой кран обслуживает нижний ярус конкретной линии. Техника работает параллельно и без простоев.
Вопрос: Какая максимальная грузоподъемность и есть ли ограничения по длине пролета?
Ответ: Однобалочные краны производятся до 20 тонн. Двухбалочный полукозловой кран изготавливается до 50 тонн с пролетом более 30 метров. Параметры зависят от размеров вашего цеха.
