Аннотация
Статья описывает логику выбора консольный кран по пространству, частоте, рискам и ритму.
Ключевые технические ценности
- Точное покрытие зоны: Консольный кранперемещает грузы 50кг–5т в фиксированном радиусе. Он устраняет слепые зоны мостовых кранов и сокращает время ожидания.
- Оптимизация пространства: Настенный консольного кранане занимает площадь пола. Колонная конструкция минимизирует препятствия для движения вилочных погрузчиков.
- Рост эффективности: Консольный кранзаменяет тяжелый ручной труд при сборке. Один оператор управляет перемещением, что снижает травматизм и оптимизирует логистику.
HNHS проектирует консольного крана под вашу грузоподъемность и вылет стрелы. Мы помогаем модернизировать рабочие процессы в металлообработке и сборке.
Малые заводы страдают от низкой эффективности и роста затрат на труд. В тесных цехах проезд вилочных погрузчиков часто ограничен или невозможен. Консольный кран обеспечивает быстрый отклик и маневренность на рабочем месте. Это оборудование является ключевым для точной перевалки легких грузов. Консольный кран оптимизирует локальный ритм и значительно повышает безопасность производства.
Определение и типы консольных кранов для малых заводов

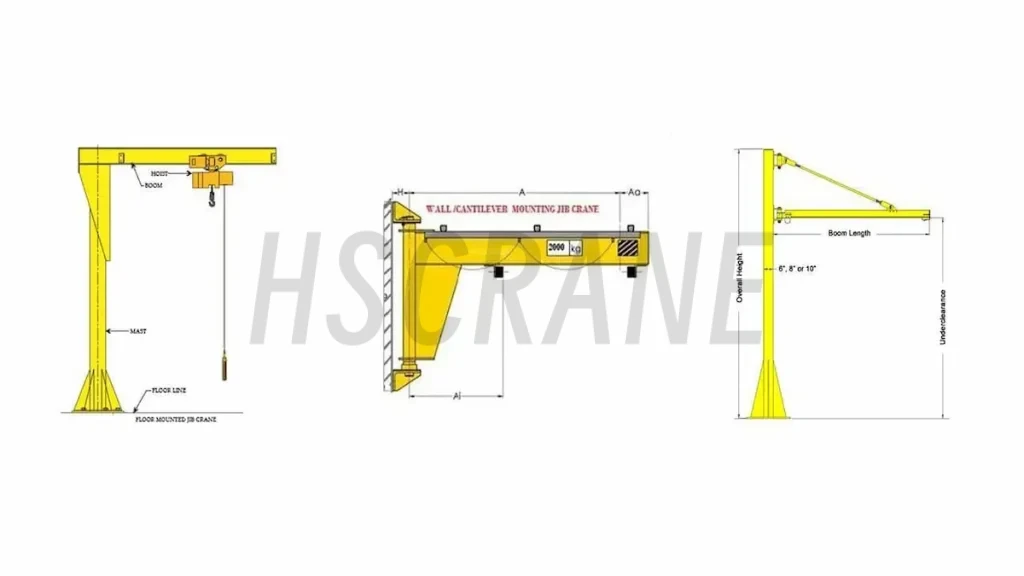

Принцип работы консольного крана
Консольный кран — это легкое оборудование для локальных рабочих зон.
Он состоит из стрелы, опоры и подъемного механизма.
- Логика движения: Стрела вращается горизонтально, а таль перемещается радиально. Это обеспечивает точное позиционирование в цилиндрическом рабочем пространстве.
- Характеристики: Консольный кранпредназначен для грузов до 5 тонн. Он работает там, где мостовые краны неэффективны.
Типы консольных кранов для малых заводов
Выбор зависит от пола, пространства и планировки цеха.
Тип решения | Монтаж и особенности конструкции | Угол поворота | Сценарии применения |

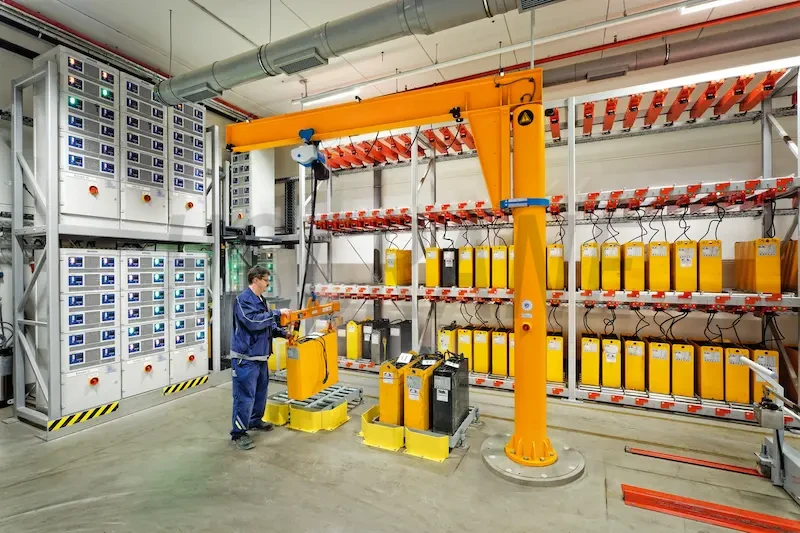

Колонный консольный кран | Фиксируется на полу болтами. Не требует опоры здания. | 360° | Сборочные цеха, зоны погрузки на улице. |

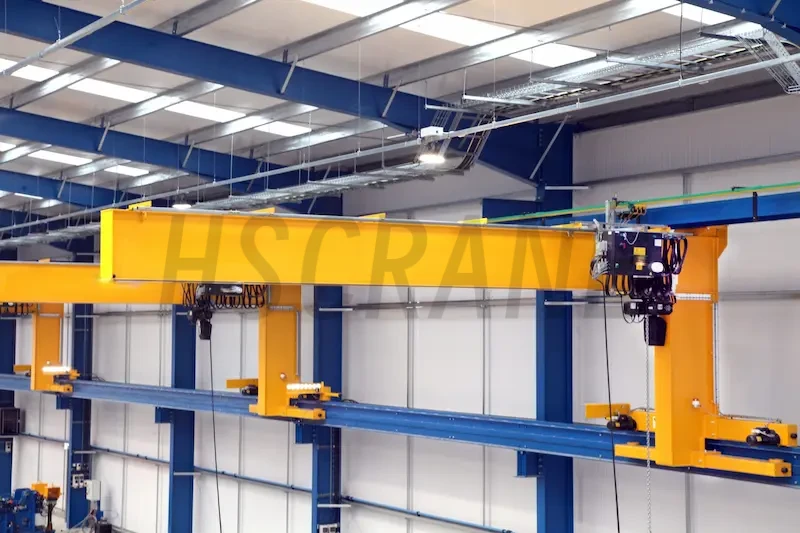

Настенный консольный кран | Крепится на стены или колонны здания. Экономит место. | ≤180° | Линии вдоль стен, вспомогательные зоны цеха. |

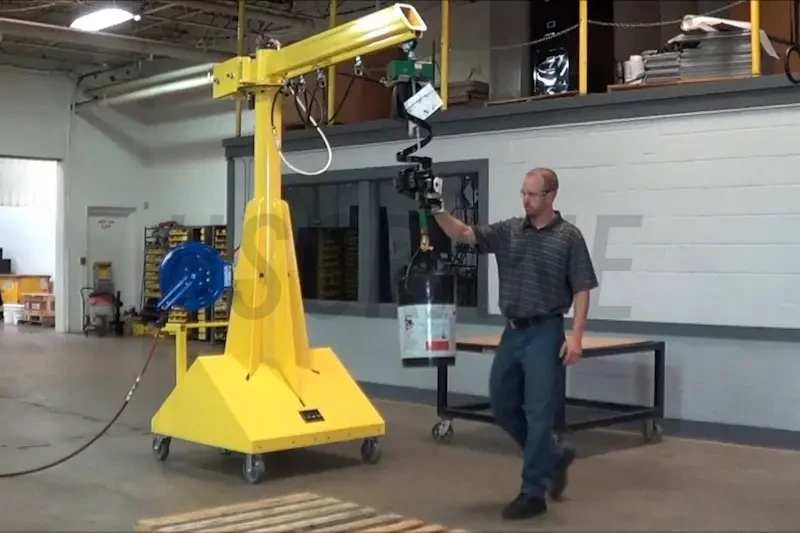

Мобильный консольный кран | Имеет противовес и колеса. Легко перемещается вручную. | 360° | Ремонт оборудования, временные задачи по сборке. |
Совет по выбору: Если пол тесный, выбирайте настенный консольного крана для прохода. Для максимального радиуса и стабильности выбирайте колонный консольного крана.
Нужен ли малому заводу консольный кран? 5 критериев
Перед покупкой оцените условия производства по следующим ключевым показателям:

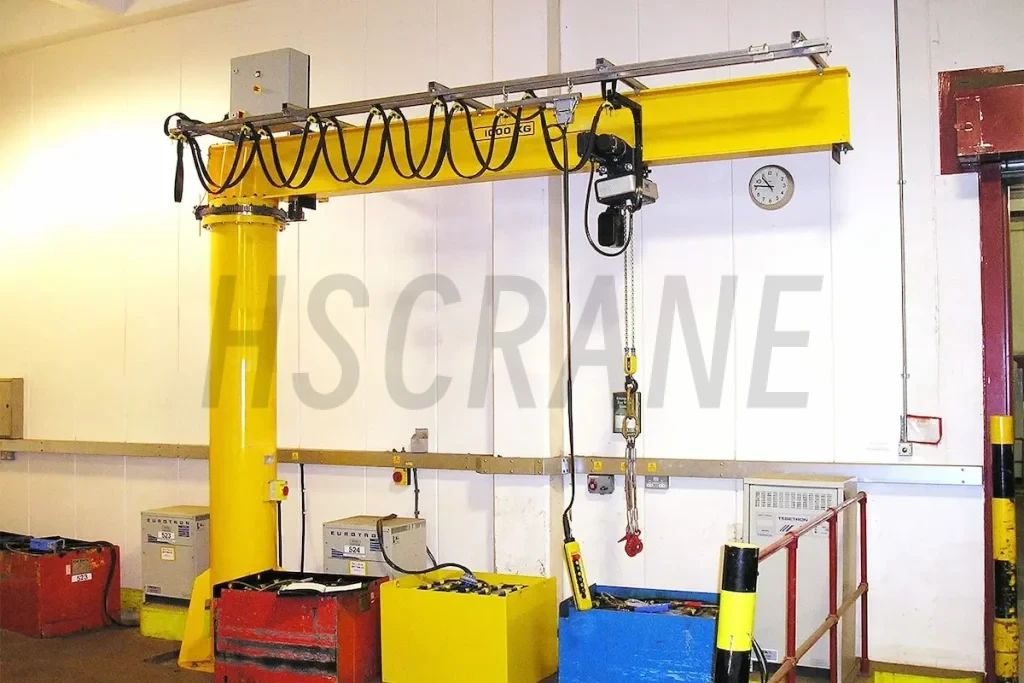

Частота подъемов и габариты груза
Если на участке много повторных операций, необходима механизация:
- Критерий: Более 20 перемещений в день или 5 минут на операцию.
- Нагрузка: Груз 50кг–5т — это предел для человека и неэффективность группы.
- Примеры: Загрузка станков ЧПУ, ремонт пресс-форм, сварка и сборка узлов.

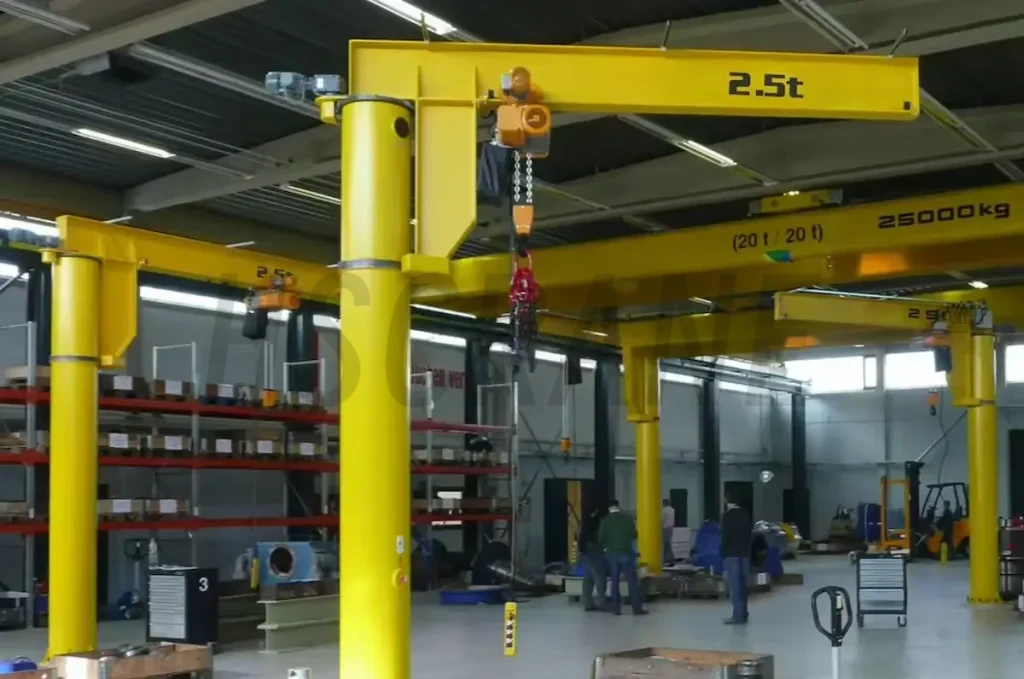

Планировка цеха и использование проходов
Малые заводы часто ограничены в пространстве. Оцените текущие проблемы:
- Конфликт зон: Погрузчикам тесно, возникают заторы и риски аварий.
- Слепые зоны: Высота потолка мала для мостового крана или углы недоступны.
- Решение: Консольный кранзанимает минимум места на полу или стене. Он точно обслуживает выбранный радиус работы.

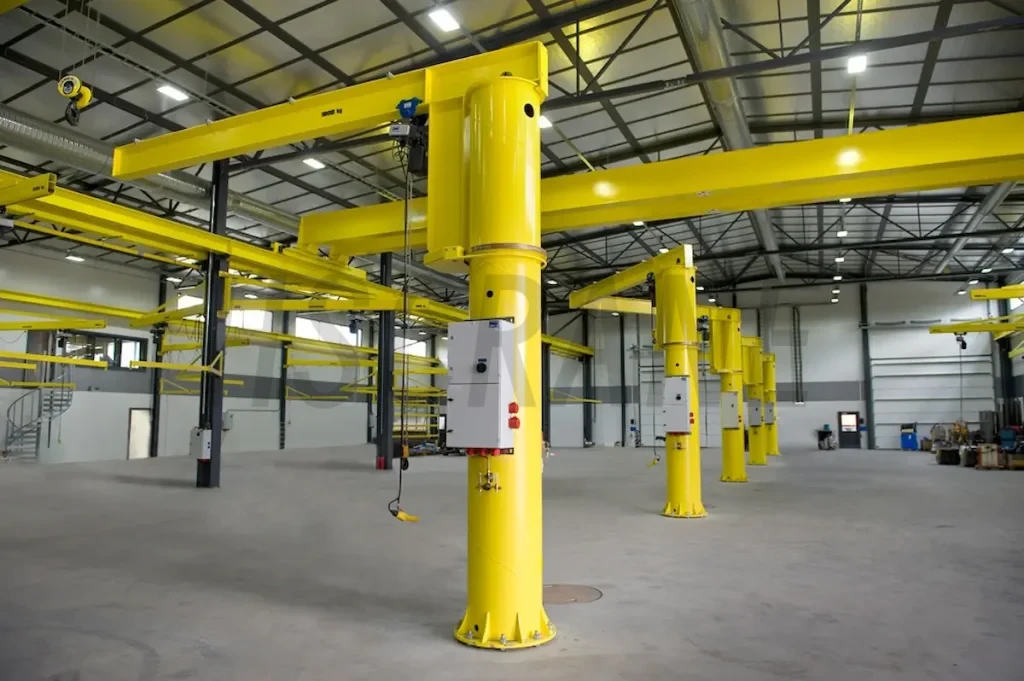

Техника безопасности и профилактика травматизма
Ручной труд снижает эффективность и ведет к травмам или повреждению изделий:
- Усталость: Постоянный подъем тяжестей ведет к ошибкам и переутомлению персонала.
- Защита груза: Консольный кранисключает удары и царапины ценных деталей при переносе.
- Результат: Использование оборудования снижает физическую нагрузку до минимума.

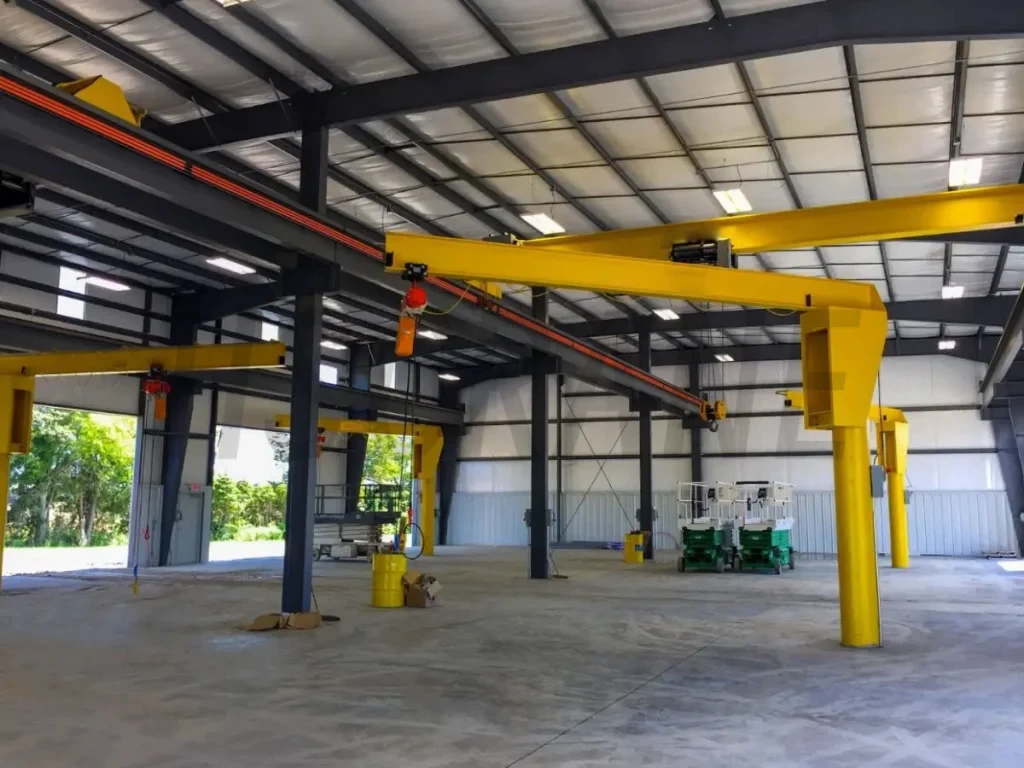

Стоимость труда и оптимизация ресурсов
Проанализируйте окупаемость инвестиций (ROI) при долгой эксплуатации:
- Работа в одиночку: Консольный кранпозволяет одному рабочему перемещать тяжелые объекты.
- Порог навыков: Управление простое и не требует сложного обучения, как для погрузчика.

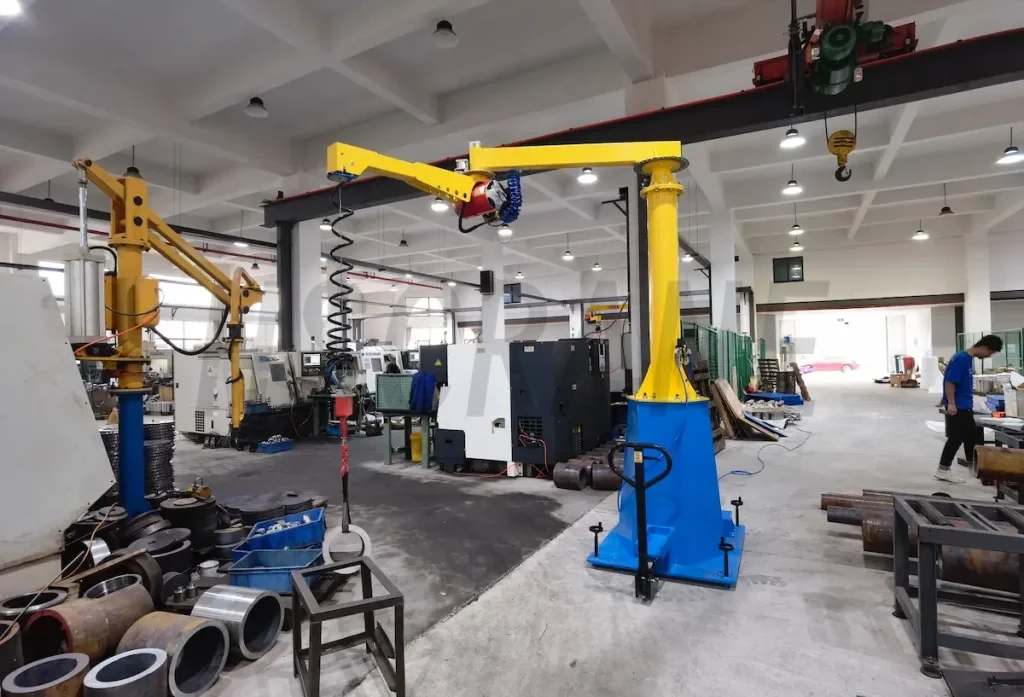

Оптимизация производственного ритма
Скорость движения материалов напрямую влияет на объем выпуска продукции:
- Без ожидания: Вам больше не нужно ждать общий цеховой кран или погрузчик.
- Непрерывность: Консольный крансокращает время между операциями и ускоряет логистику.
Итог: Если у вас есть проблемы с частотой или пространством, консольный кран — лучшее решение.
【Свяжитесь с HNHS для получения оптимального проекта】
Типовые сценарии применения консольных кранов на малых заводах
Благодаря гибкости и быстрому отклику, консольный кран незаменим на компактных линиях.
Подходящие отрасли

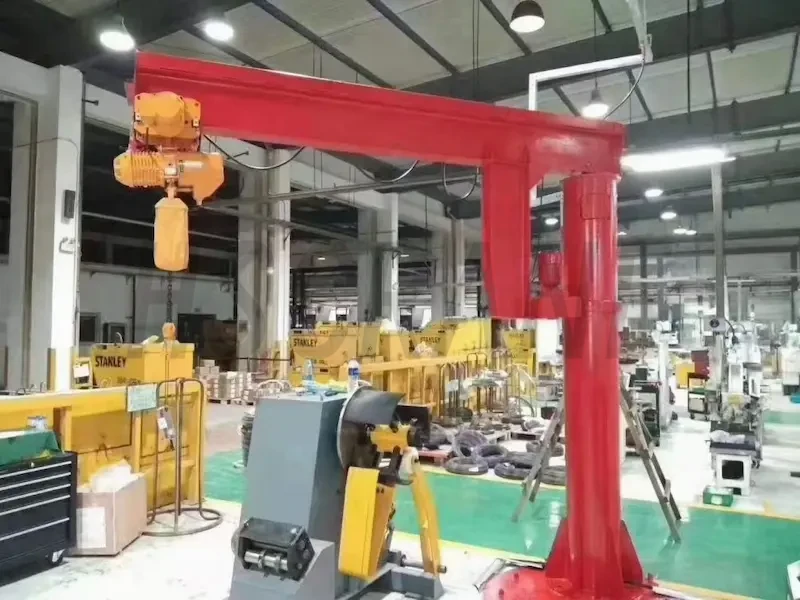

- Машиностроение:Загрузка заготовок в центры ЧПУ, токарные и фрезерные станки. Консольный кран точно позиционирует тяжелые детали на шпинделе.

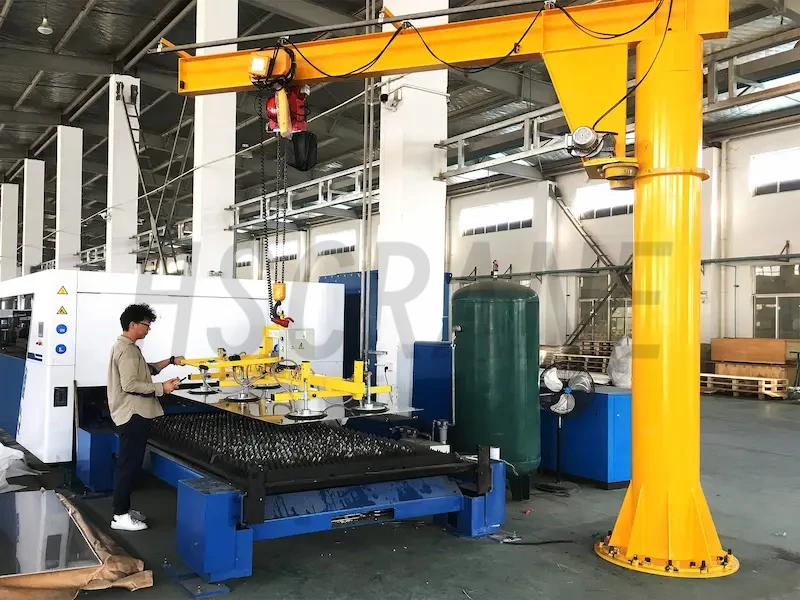

- Изготовление пресс-форм:Компактный консольного крана выполняет переворот и разборку тяжелых форм в узких помещениях.

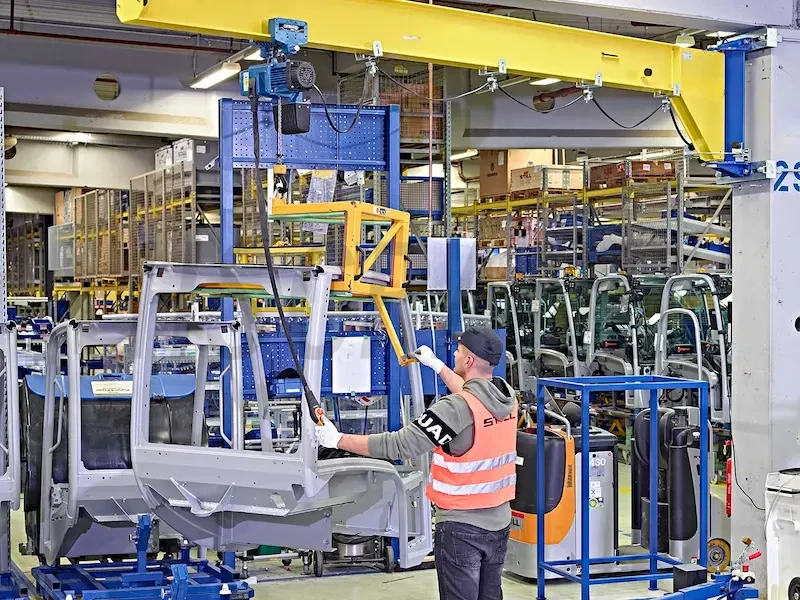

- Автокомпоненты:Сборка двигателей и КПП с использованием балансиров или электроталей.

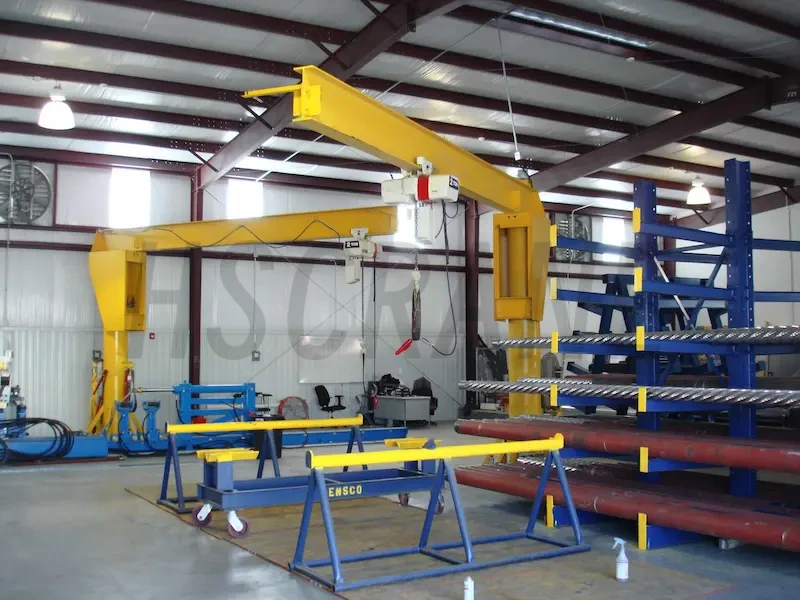

- Склады и логистика:Сортировка и упаковка тяжелых запчастей на коротких дистанциях вместо погрузчика.

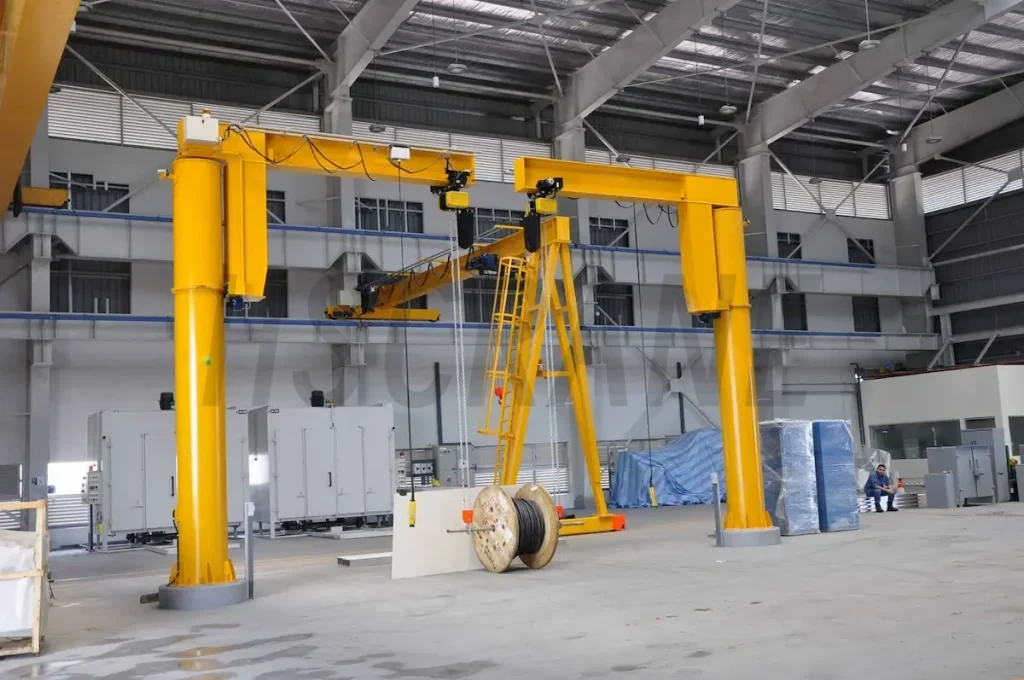

Ключевые рабочие условия
- Высокая частота на одном посту:Консольный кран работает как выделенное устройство на сварочных или сборочных столах. Это исключает простои из-за ожидания общего цехового крана.
- Локальное перемещение: Перенос деталей с конвейера на рабочий стол в определенной зоне. Радиус вылета консольного крананастраивается под шаг колонн здания.
- Легкие и средние нагрузки (0.25–5т):Консольный кран работает быстрее и экономичнее мостовых кранов. Режим микроскорости (Inching Control) обеспечивает идеальную точность стыковки деталей.
Резюме: Консольный кран идеален для фиксированных постов, частых операций и грузов до 5 тонн.
Когда не рекомендуется устанавливать консольный кран?
Несмотря на преимущества, конструктивные особенности ограничивают применение консольного крана в ряде случаев.

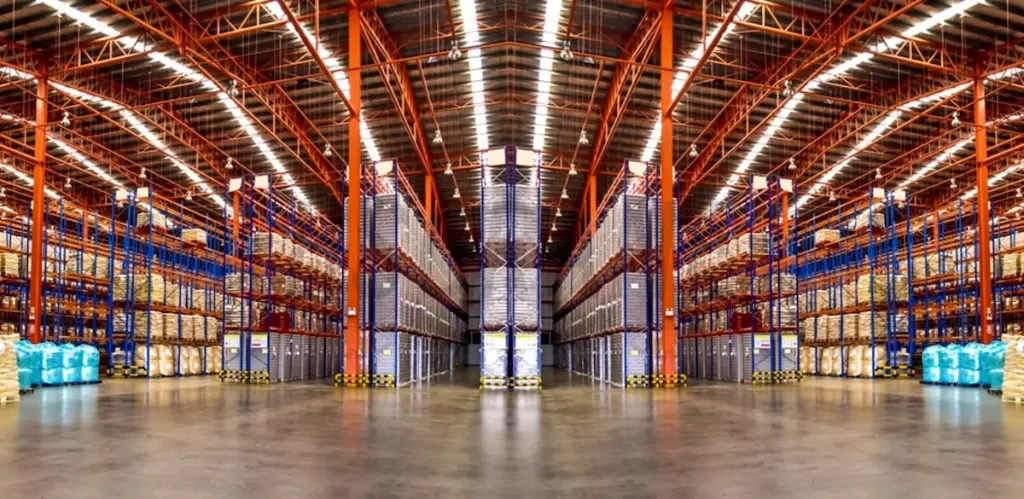

Ограничения для установки
- Огромная зона покрытия: Рабочая зона консольного кранаограничена радиусом 3–10 метров. Для перемещения грузов через весь цех это оборудование не подходит.
- Сверхтяжелые грузы: Консольный кранобычно рассчитан на нагрузку до 5 тонн. При работе с грузами более 10 тонн снижается точность и срок службы.
- Наличие мостовых систем: Если мостовой кран полностью справляется с задачами, второй консольного кранабудет избыточным.
Альтернативные решения
Если консольный кран не подходит, рассмотрите следующие инженерные варианты:
Вариант замены | Особенности конструкции | Сценарии применения |

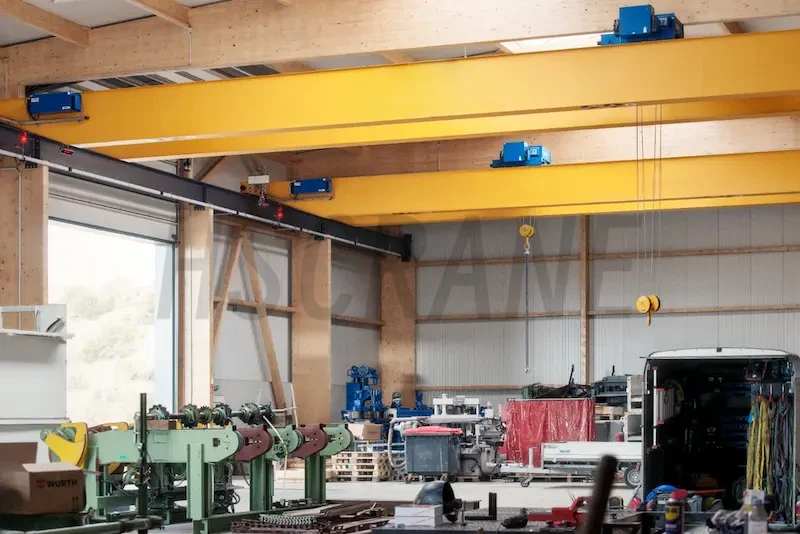

Двигается по двум путям. Покрывает весь пролет цеха. | Крупные цеха, перемещение тяжелых деталей на большие расстояния. | |

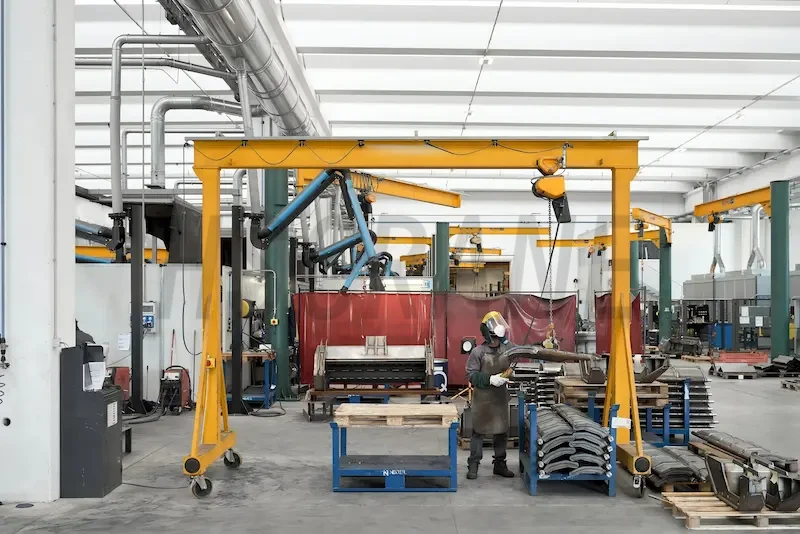

Имеет собственные опоры. Не нагружает балки здания. | Открытые площадки, склады, цеха без подкрановых путей. | |

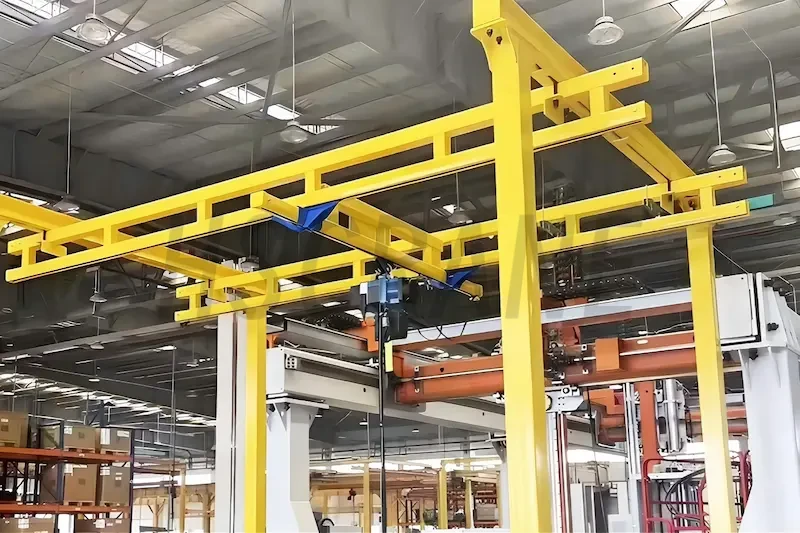

Комбинированные рельсы. Очень легкий ход в прямоугольной зоне. | Гибкие линии сборки, частые перемещения в трех плоскостях. |
Совет по выбору:
Для перемещения грузов по линиям или площадям выбирайте рельсовые системы. Консольный кран — это инструмент только для повышения эффективности на конкретной точке.

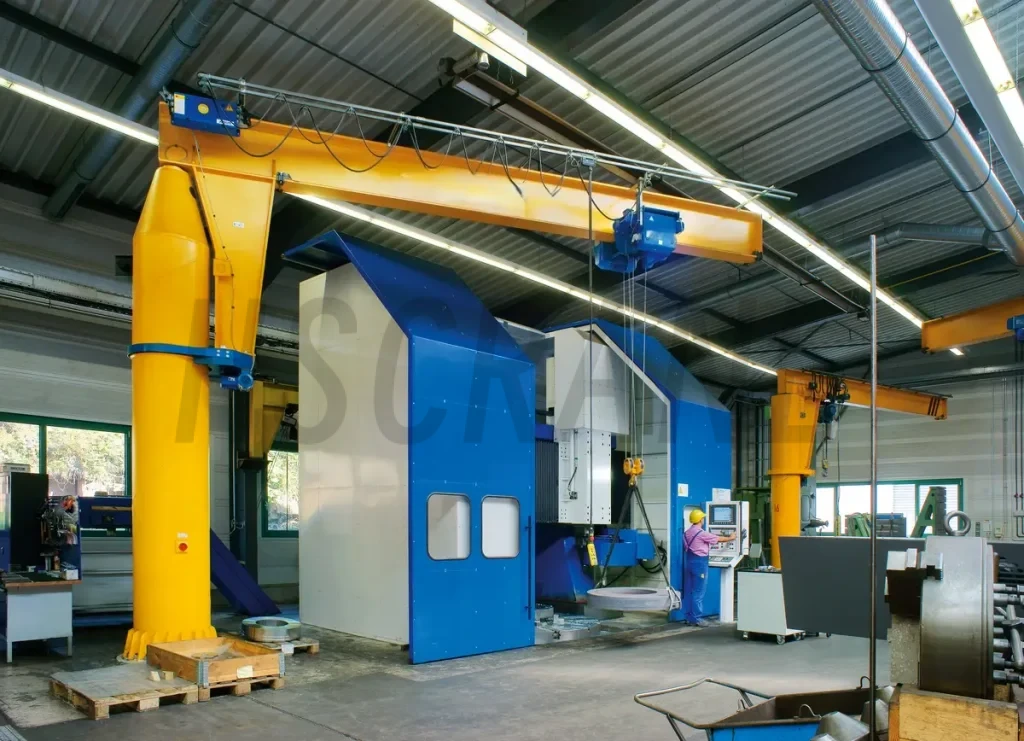

Технические преимущества HNHS
Являясь ведущим производителем, HNHS предлагает выгодные цены и индивидуальные решения по вашим спецификациям.
- Разнообразие конструкций: Линейка включает колонные (BZ), настенные (BX) и мобильные модели. HNHSподберет структуру для любого цеха и задач.
- Экономия пространства: Компактный дизайн минимизирует мертвые зоны оборудования. Настенный консольного кранаполностью освобождает пол для движения погрузчиков.
- Эффективность и стабильность: Оснащение качественными электроталями обеспечивает плавный ход и низкий шум. Один оператор быстро выполняет точное позиционирование грузов.
- Индивидуальный дизайн: Мы проектируем консольный крандля чистых зон, взрывоопасных сред или низких потолков. Инженеры проводят расчеты под ваш радиус и нагрузку.
- Мировой опыт и сервис: Продукция HNHSсоответствует стандартам CE и FEM. Мы обеспечиваем полную поддержку от чертежей до глобальной доставки.
Как выбрать консольный кран для малого завода?
Ключевые параметры выбора
Параметр | Описание и влияние | Примечание |

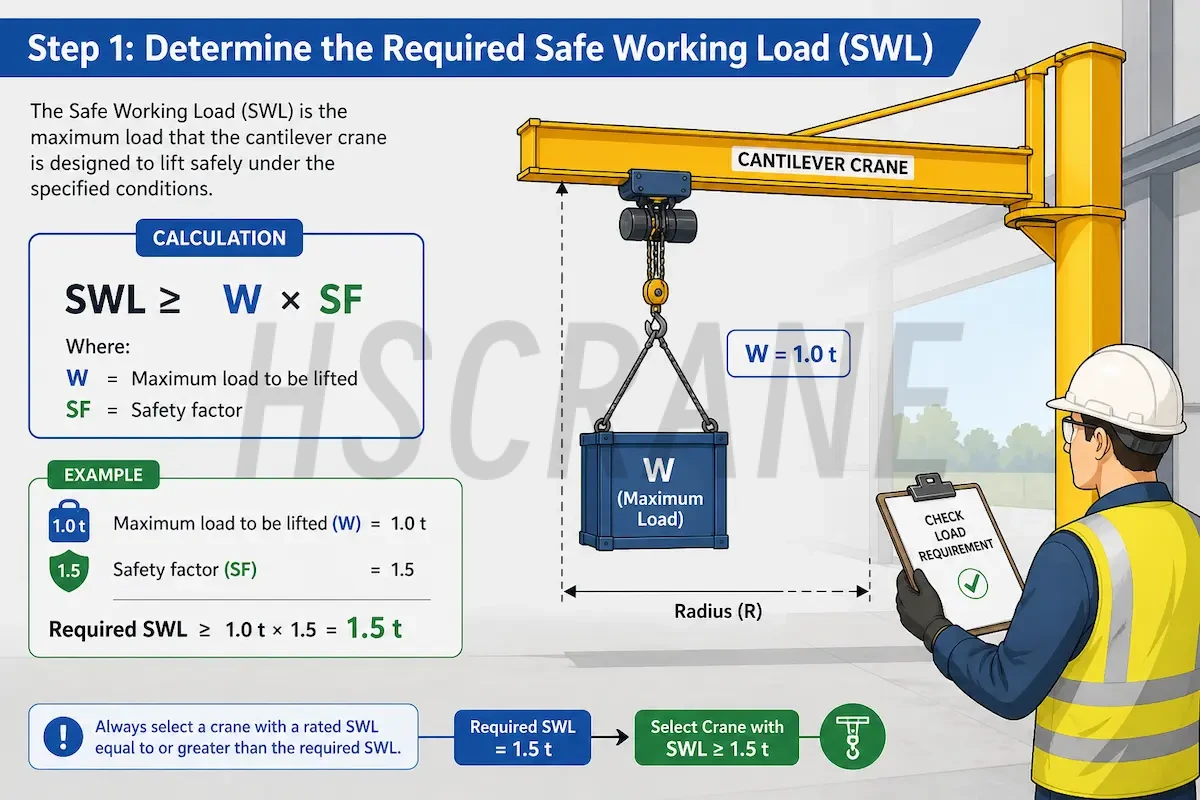

Грузоподъемность | Вес самого тяжелого изделия. | Запас 10-20%. |

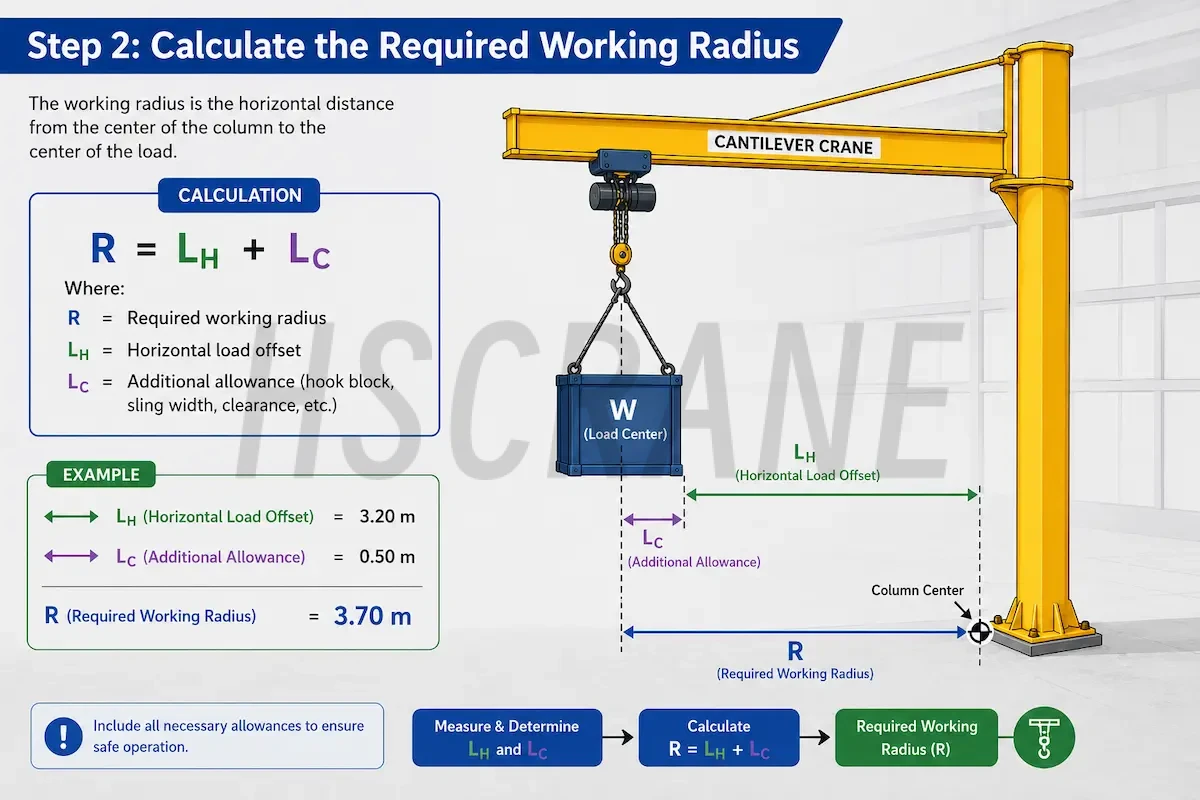

Рабочий радиус | Расстояние от оси до края стрелы. | Определяет зону покрытия. |

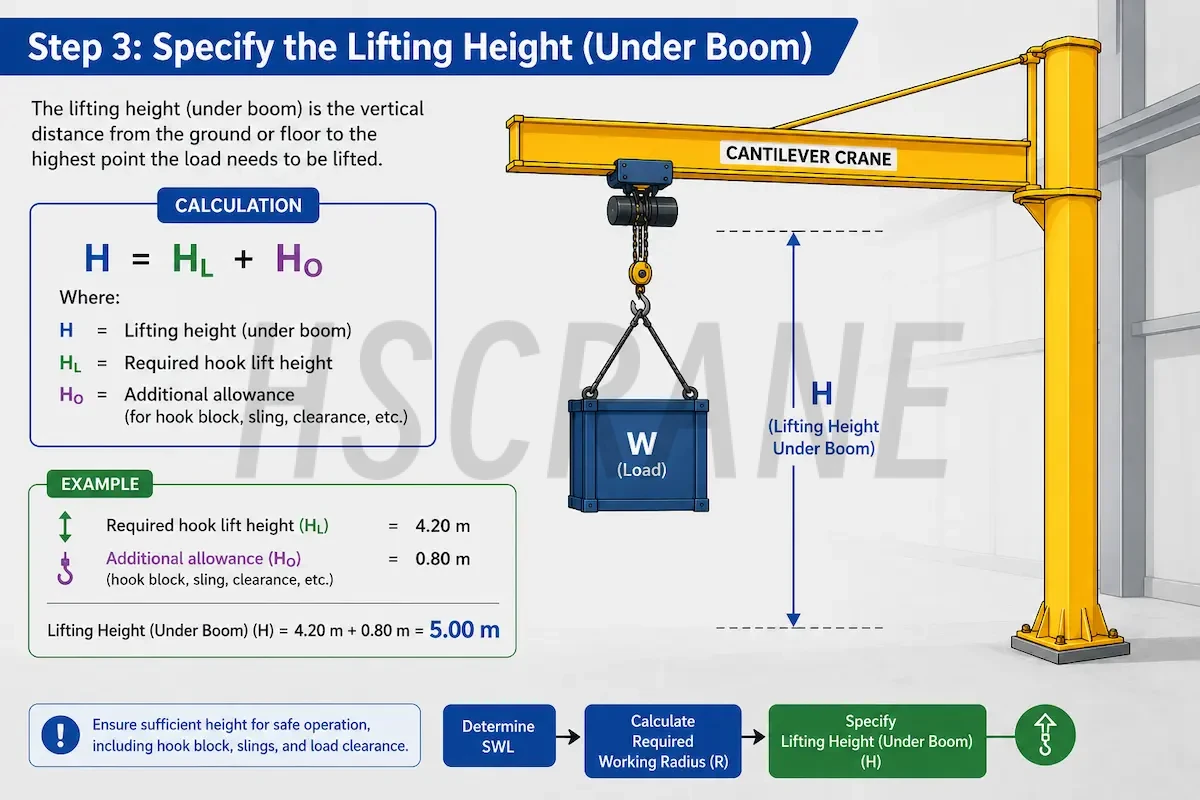

Высота подъема | Вертикальный ход крюка тали. | Учесть размер самой тали. |

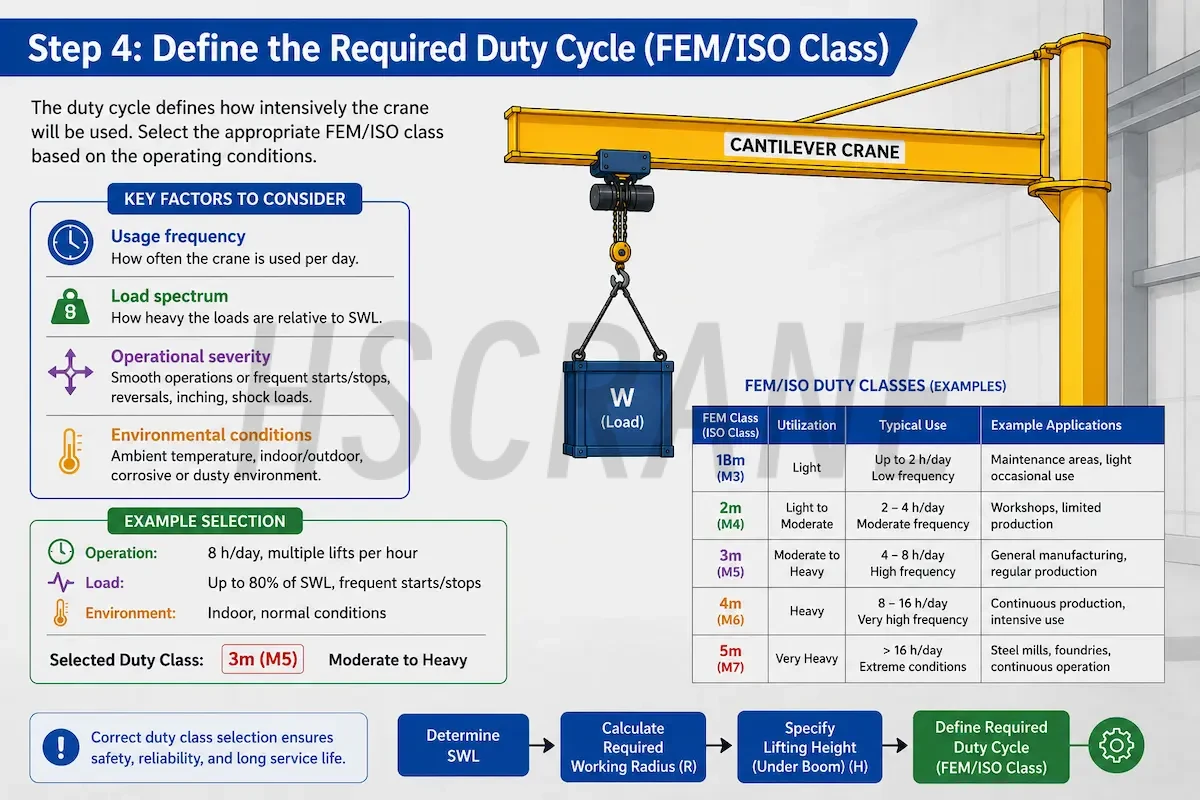

Частота работы | Циклы в день и степень нагрузки. | Влияет на ресурс мотора. |
Конструкция цеха | Прочность пола или несущих колонн. | Колонный или настенный тип. |
Электропитание | Напряжение и частота сети (380В/50Гц). | Соответствие местной сети. |
Рекомендации по подбору
Перед заказом проведите оценку рабочих условий на месте:
- Анализ препятствий: Проверьте отсутствие труб и ламп в зоне вращения стрелы.
- Подбор захватов: Выберите вакуумные или магнитные захваты под форму груза. Помните, что вес захвата снижает полезную нагрузку консольного крана.
- Гибкость в будущем: При частой перестановке линий выбирайте мобильный консольный кран.
Совет от HNHS: Ошибка в выборе может привести к падению оборудования из-за слабого фундамента.
Заключение: Стоит ли малому заводу устанавливать консольный кран?
Консольный кран — это инвестиция в производительность для малых предприятий.
Логика принятия решения:
- Частые подъемы: Если ручной труд стал «узким местом» в производстве.
- Тесное пространство: Если цех мал и мостовой кран невозможен.
- Дорогой труд: Если вы стремитесь к автоматизации и сокращению штата.
- Риски травм: Если нужно снизить аварийность и защитить детали.
Вывод: Для бережливого производства консольного крана — это актив с быстрой окупаемостью. Он превращает ручной труд в эффективный механизированный процесс.
Получите профессиональную поддержку
Свяжитесь с HNHS для разработки экономичного проекта под ваш бюджет.
【Консультация по техническим решениям HNHS】
Переход от ручного труда к управлению одним человеком — это просто.
Посмотрите, как HNHS повышает эффективность цехов на 40%.
【Решение для перемещения материалов в малых цехах с помощью консольные краны】
Часто задаваемые вопросы
Q1: Какие требования к полу для колонного крана?
A1: Устойчивость зависит от фундамента. Для грузов до 1т достаточно бетона 200мм. При нагрузке ≥2т требуется фундамент по чертежам HNHS.
Q2: Не повредит ли настенный кран здание?
A2: Перед монтажом проверьте прочность колонн здания. Настенный консольный кран создает большие изгибающие моменты. Инженеры HNHS предоставят данные для проверки коэффициента безопасности.
Q3: Можно ли использовать консольный кран на улице?
A3: Да, но это нужно указать при заказе. Уличный консольный кран имеет защиту IP55 и защитные кожухи. Мы используем специальное антикоррозийное покрытие и эпоксидный грунт.
Q4: Выбрать ручной или электрический поворот стрелы?
A4: Это зависит от веса и длины стрелы. До 3т ручной поворот обеспечивает легкое и точное позиционирование. Для тяжелых грузов лучше выбрать электропривод с частотным преобразователем.
Q5: Как часто нужно обслуживать краны HNHS?
A5: Металлоконструкции почти не требуют ухода. Проверяйте смазку цепи и затяжку болтов раз в квартал. При должном уходе консольный кран прослужит более 15 лет.
