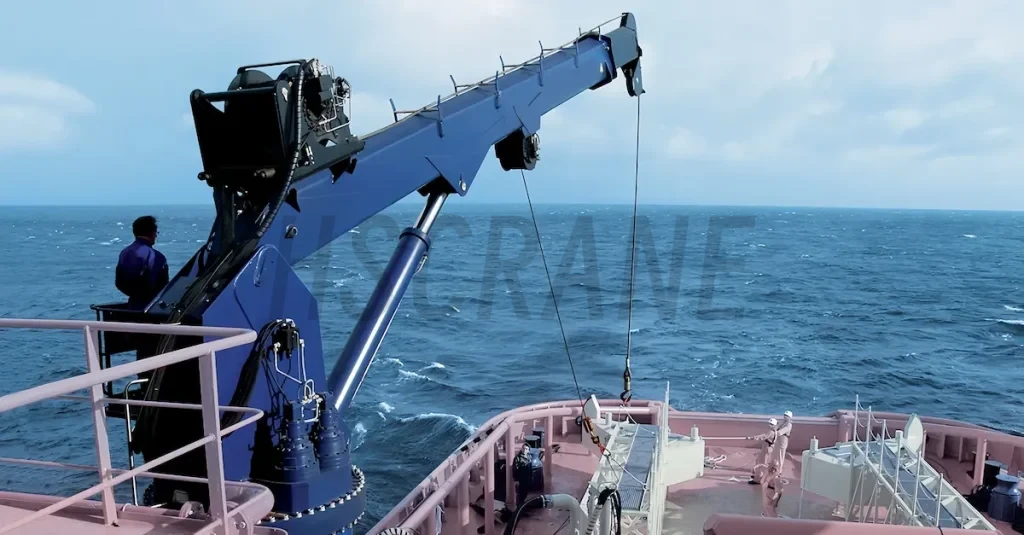

Палубного крана является одним из ключевых и незаменимых видов оборудования в судоходстве и морской инженерии. В частности, он широко применяется для погрузки и разгрузки судовых грузов, монтажа и обслуживания оборудования, а также при выполнении различных морских инженерных работ. При этом, в условиях ограниченного пространства палубы и сложной, постоянно изменяющейся морской среды палубный кран должен обеспечивать частые подъёмы, точное позиционирование и непрерывную работу. Следовательно, его эксплуатационные характеристики напрямую влияют на общую эффективность судна и уровень безопасности выполняемых операций.
Таким образом, рациональный выбор и правильная конфигурация палубного крана позволяют не только полностью удовлетворить требования различных рабочих условий, но и эффективно снизить риски, связанные с перегрузкой, усталостью конструкции или недостаточной адаптацией к окружающей среде. В результате, научно обоснованный подбор оборудования способствует повышению производительности, снижению вероятности отказов и продлению срока службы крана, обеспечивая стабильную, безопасную и надёжную долгосрочную эксплуатацию судов и морских инженерных проектов.
Основные определения и конструкция палубного крана
Базовое определение палубного крана
Прежде всего, палубного крана — это судовой подъёмный механизм, специально разработанный для эксплуатации на судах и морских инженерных платформах. В частности, он устанавливается на палубе судна и предназначен для погрузочно-разгрузочных операций, монтажа и обслуживания оборудования.
Кроме того, по сравнению с портовыми и береговыми кранами, палубного крана работает в условиях ограниченного пространства. Одновременно он длительно подвергается воздействию волн, ветра, соляного тумана и движений корпуса судна. В результате это предъявляет повышенные требования к прочности конструкции, устойчивости и экологической адаптации. Поэтому в конструкции палубных кранов особое внимание уделяется компактности, надёжности и резервированию систем безопасности. Тем самым обеспечивается соответствие специфическим требованиям морских работ.

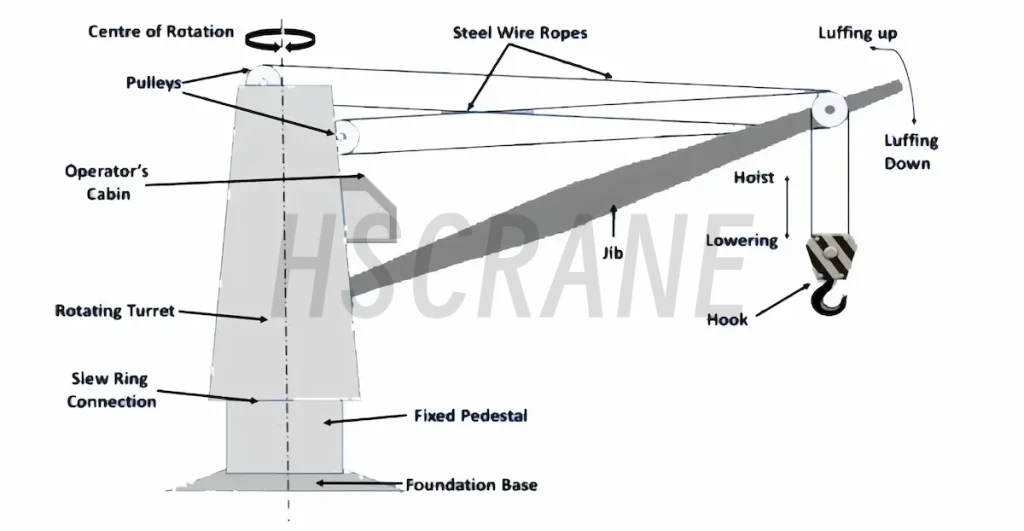

Основные конструктивные узлы палубного крана
- Подъёмный механизм:состоит из электродвигателя или гидравлической системы, редуктора, барабана и стального каната. Он отвечает за вертикальное перемещение груза и является ключевым элементом, определяющим грузоподъёмность и безопасность подъёма.
- Поворотный механизм:реализует вращение крана с помощью опорно-поворотного устройства и привода, расширяя рабочую зону и напрямую влияя на гибкость и эффективность операций.
- Механизм изменения вылета:предназначен для регулирования рабочего радиуса стрелы. Наиболее распространены гидравлические и канатные системы, обеспечивающие различные расстояния подъёма и точность позиционирования.
- Стрела и несущие конструкции:стрела воспринимает основную нагрузку и может иметь прямую или шарнирно-сочленённую конструкцию. Различные варианты отличаются по грузоподъёмности, использованию рабочего пространства и удобству обслуживания.
- Основание и монтажная конструкция:основание соединяет кран с палубой судна. Его проектирование должно учитывать прочность палубы и особенности корпуса для обеспечения общей устойчивости и надёжности.
- Система управления и защитные устройства:система управления отвечает за эксплуатацию и мониторинг крана, а в сочетании с ограничителями, защитой от перегрузки и аварийным торможением обеспечивает безопасную работу в сложных морских условиях.
Ключевые факторы выбора подходящего палубного крана

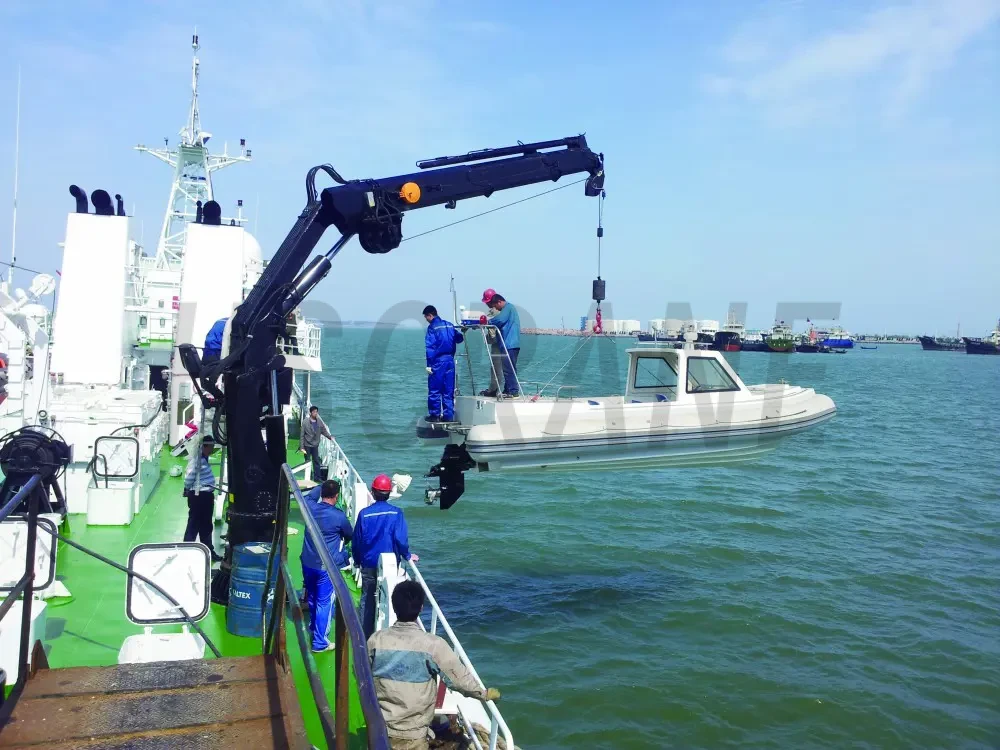

Грузоподъёмность и рабочий радиус
При выборе палубного крана грузоподъёмность и рабочий радиус являются базовыми и наиболее важными техническими параметрами. Номинальная грузоподъёмность указывается для определённого радиуса, при этом в реальных условиях масса поднимаемого груза существенно изменяется с увеличением вылета стрелы. Поэтому ориентация только на максимальную грузоподъёмность без учёта фактического радиуса работы может привести к ситуации, когда «параметры формально соответствуют, но условия эксплуатации — нет».
Корректный выбор должен основываться на реальных рабочих условиях с учётом:
- максимальной массы поднимаемого груза;
- наиболее часто используемого рабочего радиуса;
- влияния динамических нагрузок.
Это обеспечивает достаточный запас прочности и устойчивость крана в основных режимах эксплуатации.

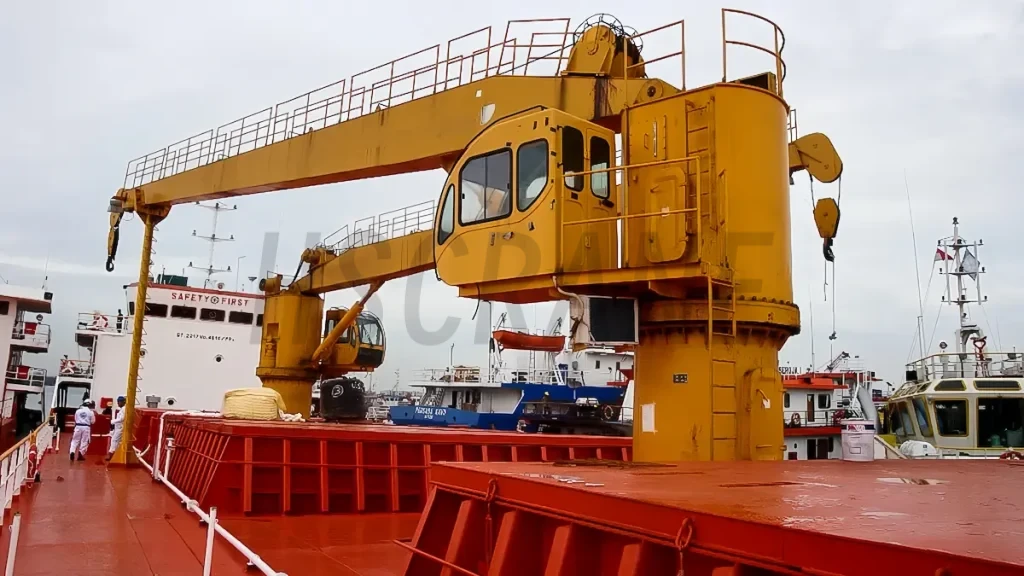

Место установки и конструкция палубы
Расположение палубного крана напрямую влияет на его конструктивную схему и габариты. Несущая способность палубы, локальная прочность конструкции и доступное пространство ограничивают тип основания, радиус поворота и длину стрелы.
На этапе подбора оборудования необходимо тщательно оценить конструкцию палубы и заранее спланировать зону установки и рабочее покрытие крана. Это позволяет избежать дополнительных затрат на последующие доработки и повышает общую эффективность работ. Рациональное проектирование зоны поворота также снижает риск взаимных помех с другим оборудованием.

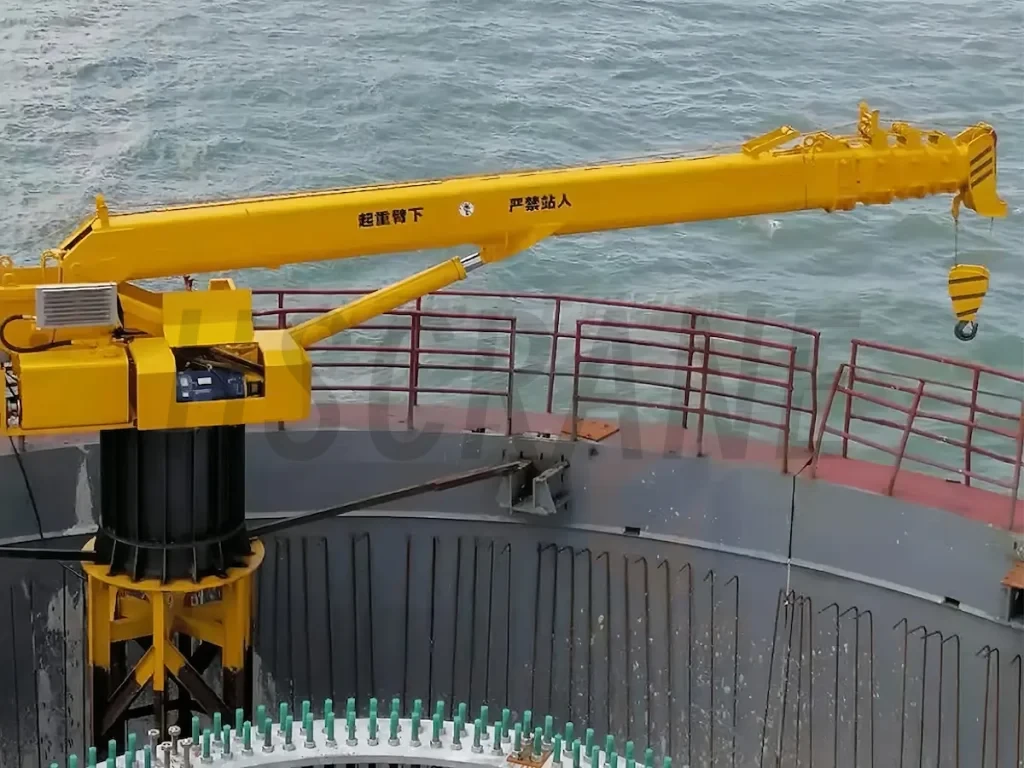

Рабочая среда и уровень защиты
палубного крана эксплуатируется в условиях высокой солёности, влажности и сильного ветро-волнового воздействия, что предъявляет повышенные требования к антикоррозионной защите и надёжности оборудования. При выборе следует уделять особое внимание:
- системе антикоррозионных покрытий;
- классу защиты оборудования;
- погодостойкости ключевых узлов.
Грамотный выбор уровня защиты и материалов с учётом региона эксплуатации и интенсивности работ повышает долгосрочную стабильность оборудования, снижает потребность в обслуживании и продлевает срок службы крана.

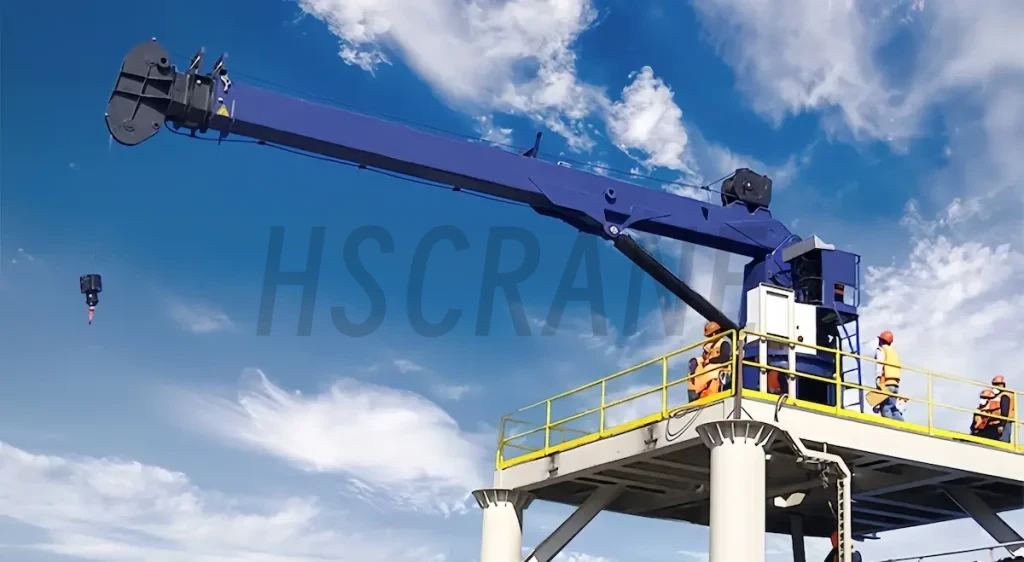

Тип привода и система управления
Наиболее распространённые варианты привода палубных кранов — гидравлический и электрический, каждый из которых имеет свои особенности:
- Гидравлический привод:отличается компактностью и высокой ударостойкостью, хорошо подходит для тяжёлых и переменных нагрузок.
- Электрический привод:обеспечивает более высокую точность управления, лучшую энергоэффективность и меньшие эксплуатационные затраты.
При выборе необходимо учитывать энергетические возможности судна, частоту работ и условия технического обслуживания, чтобы достичь оптимального баланса между надёжностью, безопасностью и экономичностью.
Стандарты безопасности и сертификация
Соответствие международным стандартам безопасности и требованиям классификационных обществ является обязательным условием надёжной эксплуатации палубного крана. Поскольку оборудование используется на судах и морских платформах, его проектирование, изготовление и инспекция должны соответствовать требованиям таких классификационных обществ, как CCS, ABS, DNV и других.
Поэтому при выборе палубного крана рекомендуется отдавать предпочтение изделиям с полной сертификацией классификационных обществ и проверенными системами безопасности, что обеспечивает стабильную и надёжную работу оборудования на протяжении всего срока службы.
Рекомендации по выбору палубного крана для различных сценариев применения
В зависимости от типа судна и характера работ функции и условия эксплуатации палубного крана существенно различаются. Целенаправленный выбор оборудования под конкретный сценарий повышает эффективность операций и обеспечивает долгосрочную безопасность и надёжность эксплуатации.
Сценарий применения | Основное назначение | Ключевые требования при выборе | Основные факторы |
Торговые суда и балкеры | Погрузка материалов, обслуживание оборудования | Стабильность, простота эксплуатации | Умеренная грузоподъёмность, простая система управления, удобное обслуживание, компактная конструкция, рациональный рабочий радиус |
Инженерные суда и вспомогательные морские суда | Монтаж оборудования, вспомогательные морские работы | Высокая грузоподъёмность, устойчивость к ветру и волнам, способность к непрерывной работе | Высокая номинальная грузоподъёмность, прочная конструкция, хорошая мореходная устойчивость, надёжная приводная система |
Морские платформы и специальные рабочие суда | Работы повышенного риска, монтаж ключевого оборудования | Высокий уровень индивидуализации, повышенная безопасность | Многоуровневая система безопасности, точное управление, индивидуальная конструкция для сложных условий эксплуатации |
Ценность индивидуального проектирования при выборе палубного крана
С ростом разнообразия судов и морских задач стандартные палубные краны всё чаще не удовлетворяют сложным условиям эксплуатации. Индивидуальное проектирование позволяет оптимизировать конструкцию, параметры и системы безопасности с учётом судна, процессов и окружающей среды, повышая общую эффективность и безопасность работ.

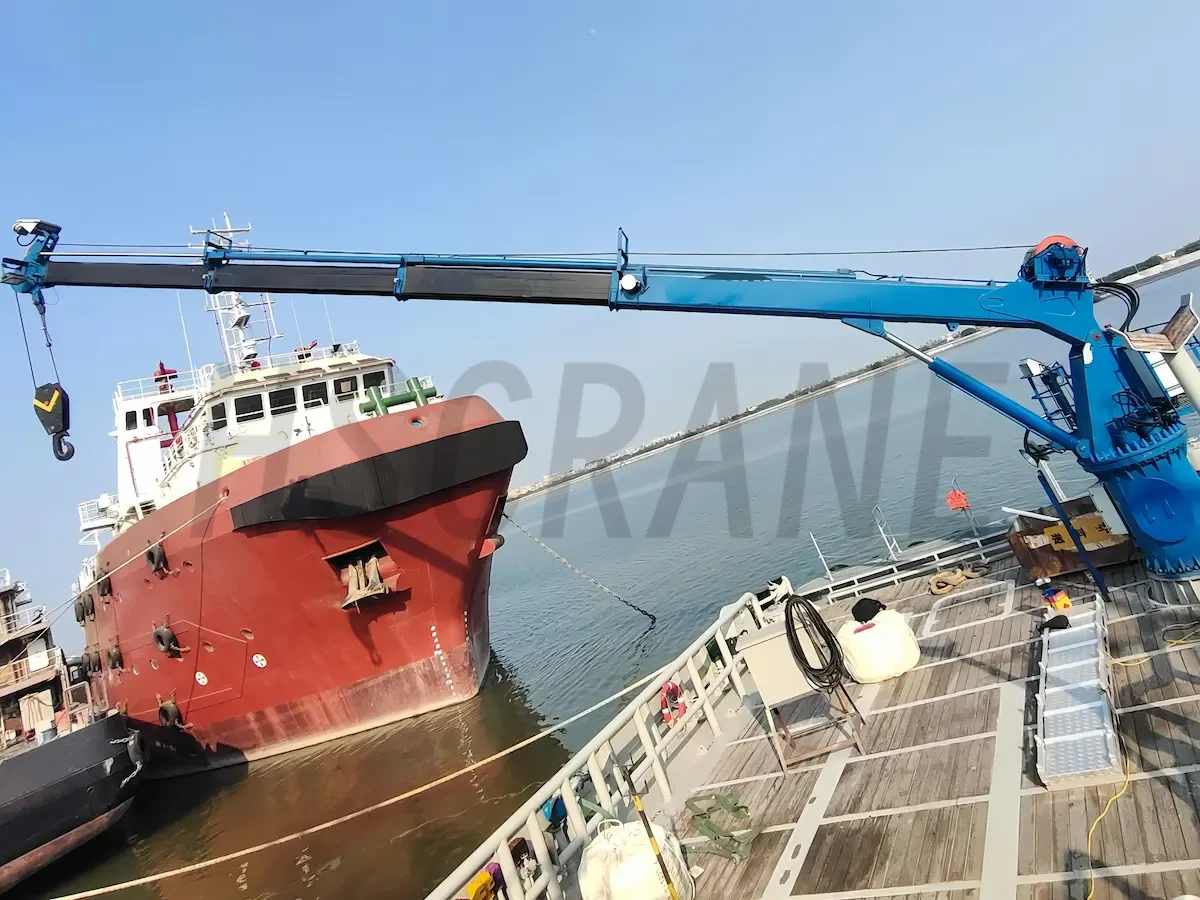

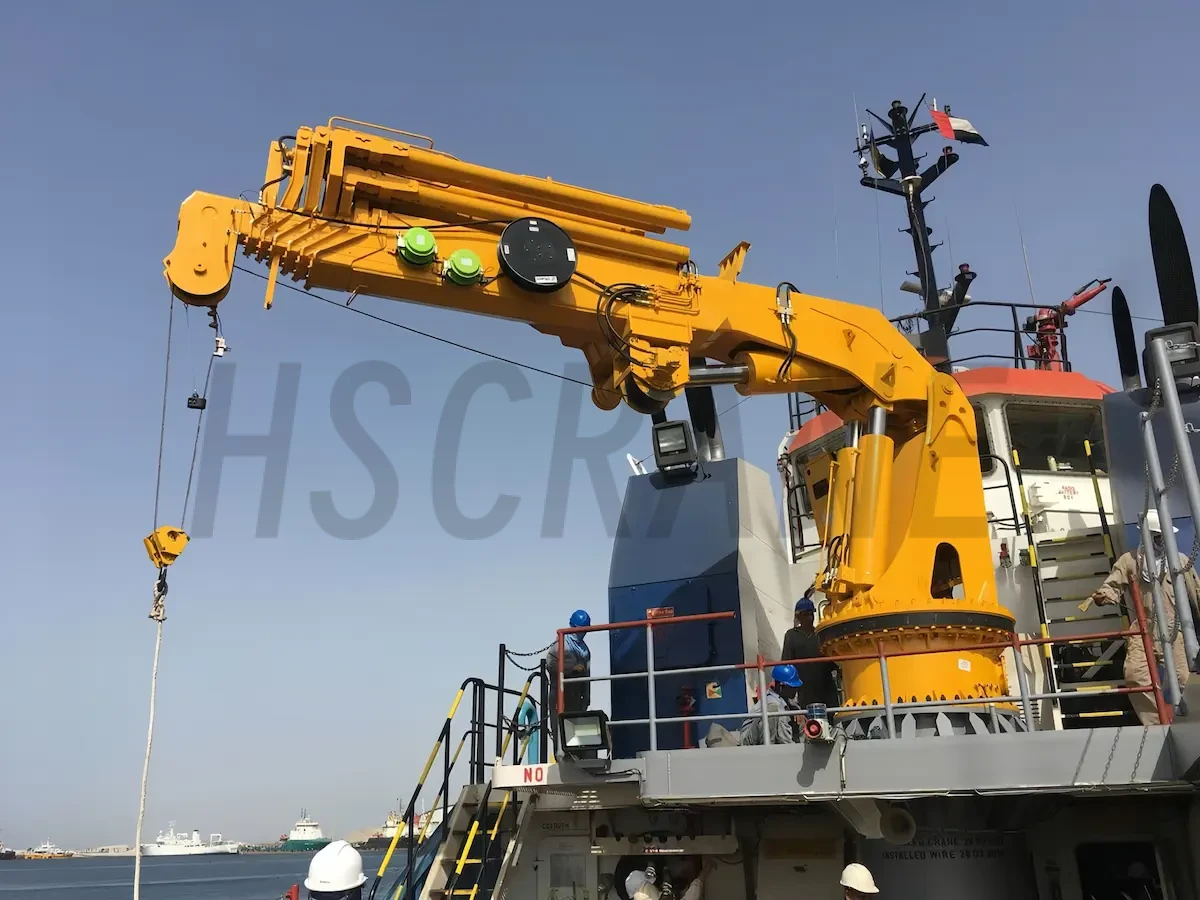

Критерий сравнения | Стандартизированный палубного крана | Индивидуальное решение палубного крана |
Область применения | Подходит для типовых судов и универсальных задач | Разрабатывается под конкретный тип судна и рабочие задачи |
Грузоподъёмность и рабочий радиус | Фиксированные параметры, ограниченная гибкость | Точное соответствие реальным условиям эксплуатации |
Конструкция и габариты | Стандартная конструкция, возможны ограничения при установке | Оптимизация с учётом палубного пространства и конструкции судна |
Производительность | Обеспечивает базовые операционные потребности | Высокая эффективность за счёт соответствия рабочему процессу |
Конфигурация безопасности | Стандартные защитные устройства | Дополнительные уровни безопасности и специальная защита |
Адаптация к условиям среды | Универсальный уровень защиты | Индивидуальные антикоррозионные и защитные решения по условиям моря |
Обслуживание и срок службы | Фиксированные интервалы обслуживания | Сниженная частота обслуживания, увеличенный срок службы |
Совокупная инвестиционная эффективность | Более низкие первоначальные затраты | Более высокая экономическая эффективность при долгосрочной эксплуатации |
По сравнению со стандартными решениями, индивидуальные палубные краны лучше адаптируются к ограниченному пространству и специфическим условиям, снижая эксплуатационные и сервисные затраты.
Ключевые преимущества палубных кранов HNHS
HNHS накопила обширный опыт в области судовых и морских подъёмных решений и обладает выраженными преимуществами в проектировании, производстве и сервисе.
- Богатый опыт в судовых и морских проектах:HNHS предлагает профессиональные рекомендации по выбору оборудования под различные типы судов и условия эксплуатации.
- Сильные возможности индивидуального проектирования и производства:гибкая настройка по грузоподъёмности, радиусу, конструкции и уровню защиты для сложных условий.
- Строгий контроль качества и международные сертификаты:соответствие требованиям CCS, ABS, DNV обеспечивает надёжную работу в морской среде.
- Поддержка на всём жизненном цикле:от проектирования до сервиса, снижая совокупные эксплуатационные затраты и продлевая срок службы оборудования.
палубного крана является ключевым оборудованием для судов и морских работ. Его выбор напрямую влияет на эффективность, безопасность и ресурс судна. Научно обоснованный подбор должен учитывать грузоподъёмность, радиус, условия монтажа, рабочую среду, тип привода и системы безопасности, а также требования конкретных сценариев эксплуатации.
Системная оценка и точное соответствие условиям обеспечивают стабильную работу, высокую эффективность и снижение рисков. При поддержке профессионального производителя и индивидуальном проектировании заказчики получают надёжное, безопасное и экономически эффективное решение.
Свяжитесь с HNHS, чтобы получить оптимальное индивидуальное решение палубного крана для ваших судовых и морских проектов, обеспечив более эффективную, безопасную и надёжную эксплуатацию.
