Канатная таль с низкой габаритной высотой — это вид подъемного оборудования, специально разработанный для ограниченных рабочих условий.Её компактная конструкция сокращает расстояние между крюком и рельсом.При одинаковой высоте цеха она увеличивает фактическую высоту подъёма.Это решает проблему чрезмерного расхода вертикального пространства обычными талями.
Например, в механическом цехе с высотой 4,5 м традиционная таль даёт подъём 2,8 м.Это недостаточно для монтажа оборудования на 3,2 м и требует разборки узлов.Таль с малой высотой обеспечивает подъём 3,5 м и выполняет работу за один раз.Такое решение повышает эффективность и упрощает перемещение грузов в стеснённых условиях.

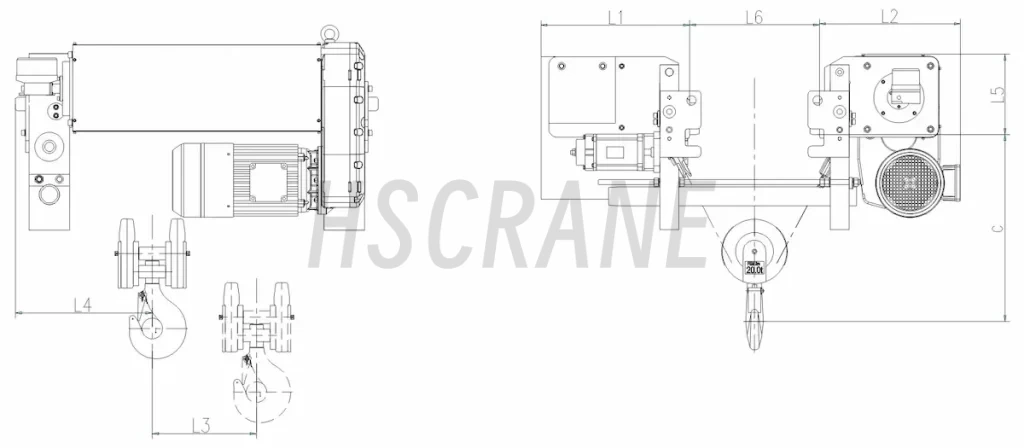

Основные конструктивные особенности
- Боковое расположение барабана: барабан параллелен главной балке.Это уменьшает расстояние между барабаном и крюком, экономя вертикальное пространство.
- Уникальный полиспаст: оптимизировано количество и угол блоков.Высота полиспаста снижается на 30–50 %, обеспечивая плавную намотку каната без износа.

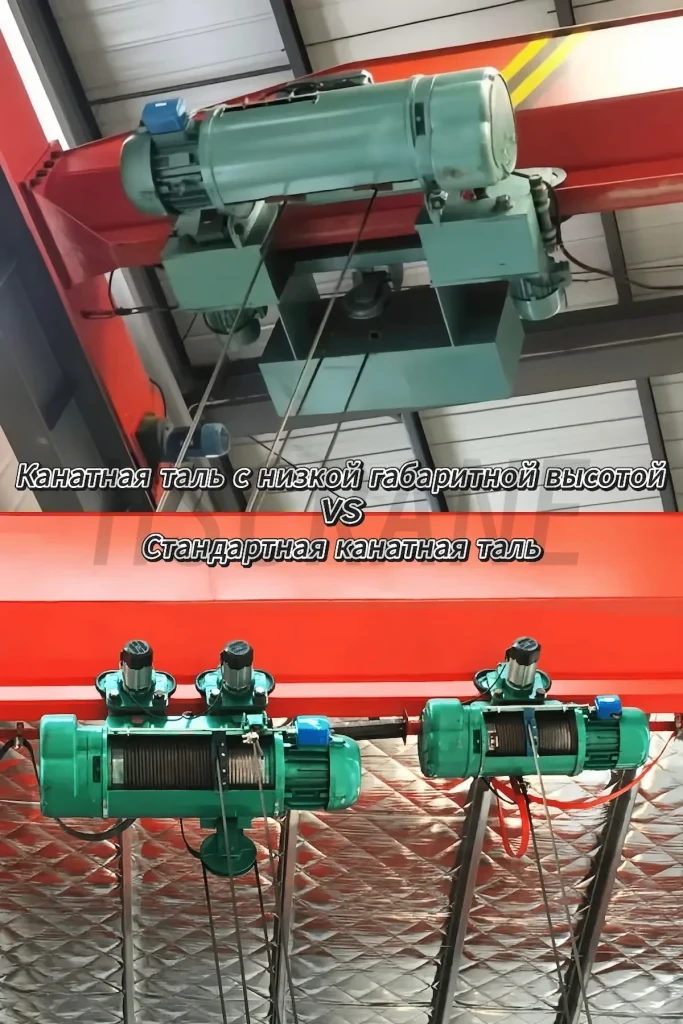

Отличие от стандартной стальной тали
| Критерий сравнения | Таль с малой строительной высотой | Стандартная таль на стальном канате |
| Область применения | Для помещений с ограниченной высотой, реконструкций старых цехов, стеснённых пространств | Для обычных условий без ограничений по высоте: высокие цеха, открытые склады |
| Расположение барабана | Боковое размещение, параллельно главной балке, не занимает пространство между крюком и балкой | Вертикальное размещение над крюком, занимает больше вертикального пространства |
| Полиспаст | Компактная смещённая схема, уменьшение вертикальной высоты на 30–50 % | Симметричное вертикальное расположение, большая общая высота |
| Фактическая высота подъёма | Значительно выше при одинаковой высоте здания, максимальное использование вертикального пространства | Меньшая при той же высоте здания, ограниченное использование из-за нехватки пространства |
| Основная задача | Решает проблему недостаточной высоты подъёма и необходимости разборки груза | Подходит только для стандартных условий, не работает в ограниченном по высоте помещении |
| Производительность | Одноразовый подъём на высокие позиции, без разборки, высокая эффективность и меньший риск | Требуются частые перемещения или разборка груза, низкая эффективность и повышенные затраты |
Основные узлы
- Электродвигатель: обеспечивает подъём и движение, оснащён защитой от перегрева.
- Стальной канат: высокопрочный, износостойкий, гибкий для длительной эксплуатации.
- Барабан и полиспаст: боковое расположение, максимум высоты подъёма.
- Тележка: движется по двутавровой балке, возможен одиночный или частотный привод.
- Крюк: кованый высокопрочный, с предохранителем от срыва.
- Электроуправление: шкаф, кнопочный пульт или радиопульт, защита от перегрузки.
Преимущества применения
- Максимальное использование ограниченного пространства цеха.
- Увеличение эффективной высоты подъёма за счёт компактной конструкции.
- Повышение производительности: меньше операций, стабильное движение, быстрый цикл.
- Снижение затрат на реконструкцию: нет необходимости увеличивать высоту здания.
- Надёжность: прочные материалы, защита от перегрузки, длительный срок службы.

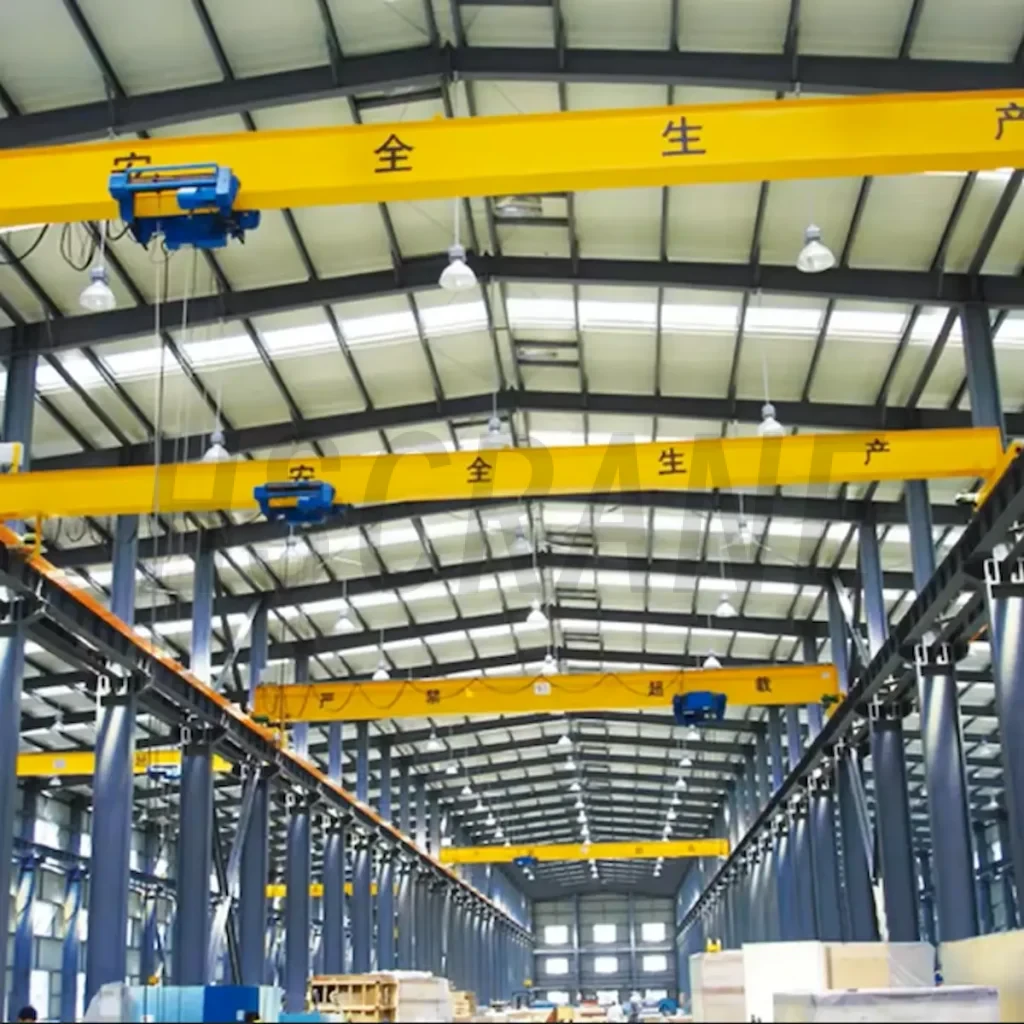

Области промышленного применения
Таль широко используется в машиностроении, логистике, металлургии, судостроении, энергетике и горной промышленности.Она эффективна при перемещении материалов и монтаже оборудования в ограниченных пространствах.
| Отрасль | Типичные сценарии | Основные характеристики | Решаемые задачи |
| Машиностроение | Низкие цеха, реконструкция старых помещений, сборочные линии | Компактная конструкция, максимальная высота подъёма | Исключает проблемы подъёма крупных изделий при малой высоте здания |
| Склад и логистика | Плотное хранение, узкие проходы | Увеличенная рабочая высота, высокая маневренность | Повышает использование склада и скорость оборота грузов |
| Металлургия | Подъём стали, рулонов, профилей | Высокая грузоподъёмность, устойчивость к жару и ударам | Обеспечивает безопасность и стабильность при тяжёлых нагрузках |
| Судостроение | Сборка корпусов, работы в доках, подъём крупных деталей | Минимальные габариты, плавный ход | Подходит для ограниченного пространства доков и трюмов |
| Энергетика | Ремонт электростанций, монтаж ветряков, обслуживание АЭС | Точная работа, комплексная защита | Надёжный подъём в стеснённых помещениях и башнях |
| Горная промышленность | Транспортировка под землёй, узкие шахтные проходы | Ударопрочный дизайн, работа в сложных условиях | Решает задачи подъёма при ограниченной высоте и сложной среде |
| Прочие отрасли | Погрузка в контейнерах, подземные работы, ремонтные зоны | Компактность, лёгкий монтаж | Обеспечивает подъём в любых нестандартных ограниченных пространствах |
Критерии выбора
- Грузоподъёмность: определите максимальную массу и добавьте запас для безопасности.
- Высота подъёма: учитывайте фактическую высоту помещения и рабочие требования.
- Класс работы: для частых и тяжёлых подъёмов выбирайте более высокий класс.
- Тип крана: однобалочный, двухбалочный или портальный вариант.
- Условия среды: температура, влажность, пыль, коррозионные газы, соответствующая защита.
- Индивидуальные требования: возможны исполнения взрывозащищённые, антикоррозийные, для низких или высоких температур.
Заключение
Таль с малой строительной высотой эффективно использует вертикальное пространство и повышает производительность.Она исключает необходимость разборки грузов, долговечна и подходит для тяжёлых условий.Компания HSCRANE предлагает профессиональный подбор и индивидуальные решения для вашего производства.
