Обзор проекта

Проект отвечает требованиям промышленности РФ в холодных регионах. Мы спроектировали систему Концевая балка грузоподъемностью 20т. Рабочая температура достигает -50℃. Обычная сталь теряет ударную вязкость при морозе. Экстремальные условия провоцируют хрупкие разрушения и сбои привода. Мы изготовили Концевая балка из низколегированной стали Q355E. Мы применили специальные технологии для низких температур. Это решение обеспечивает структурную прочность оборудования.

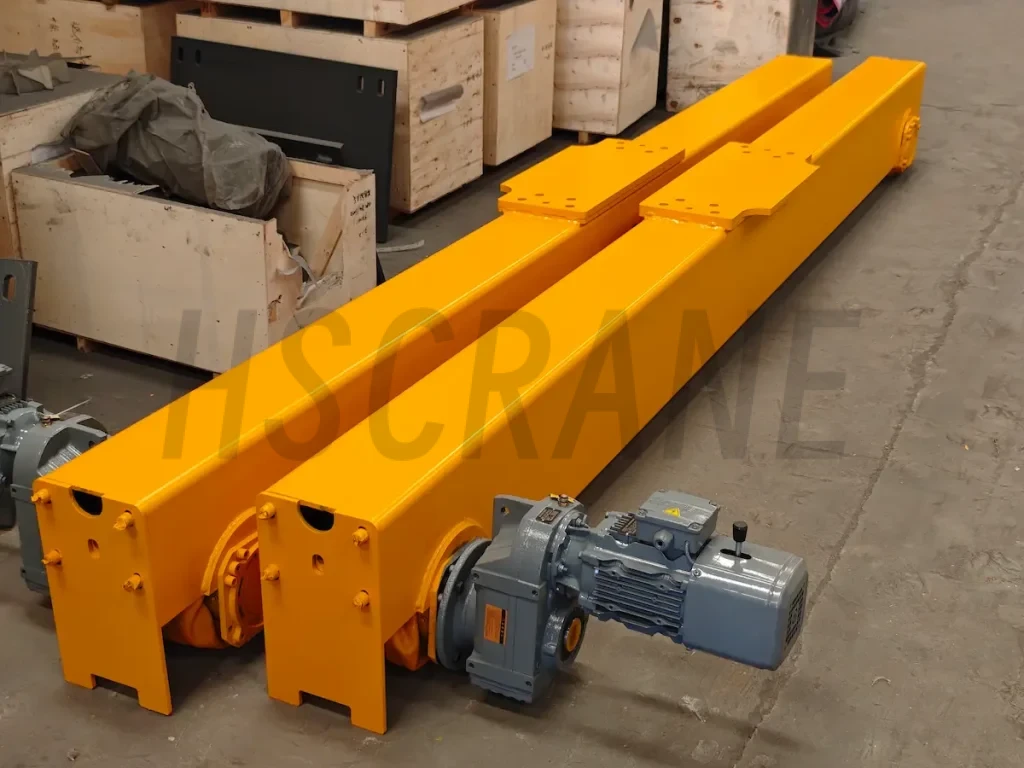

Технические параметры Концевая балка

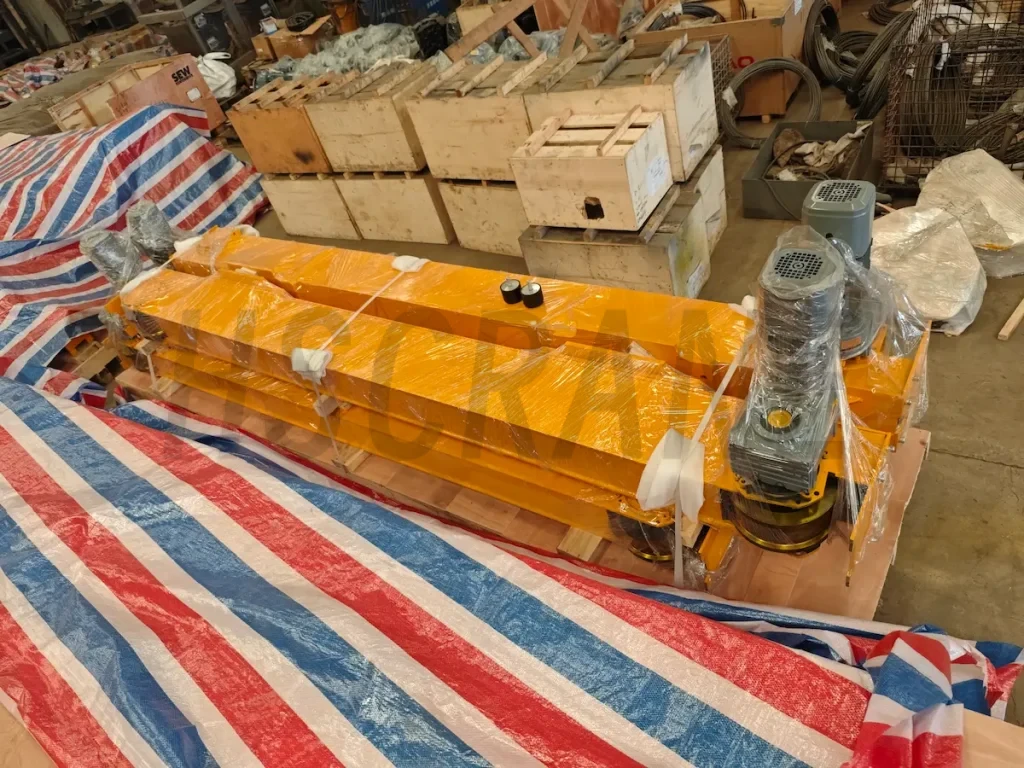

Выбор материала: ударная вязкость Q355E

При -50℃ обычная сталь становится хрупкой. Материал теряет свою пластичность. Мы используем сталь Q355E. Класс «E» гарантирует отличные свойства.

• Оптимизация состава: строго контролируем углеродный эквивалент Ceq. Снижено содержание фосфора и серы. Это повышает стабильность решетки стали.
• Испытания: лист проверен при -40℃ по Шарпи. Запас по энергии удара обеспечен. При -50℃ сталь Q355E сохраняет вязкость. Это предотвращает развитие трещин при нагрузках.

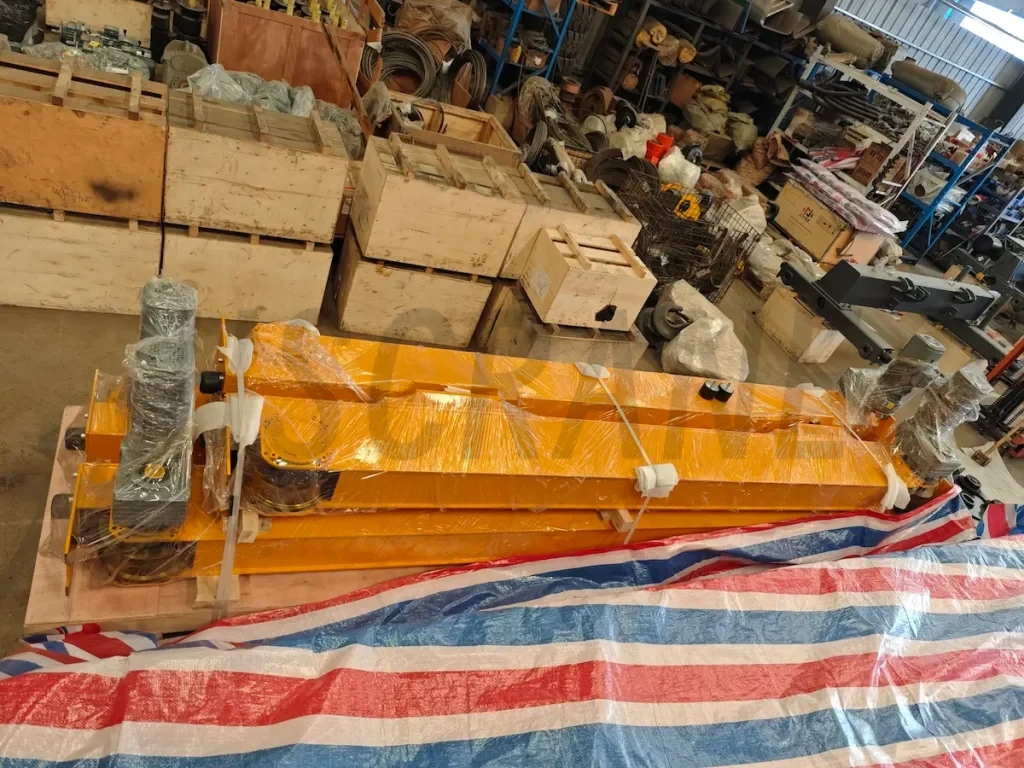

Конструкция с защитой от хрупкости

Дизайн Концевая балка исключает острые углы. Это снижает концентрацию напряжений.

• Сварка: швы узлов выполнены с полным проваром. Проводится 100% ультразвуковой и магнитный контроль. Исключены внутренние дефекты сварки.
• Термообработка: выполняем предварительный и последующий подогрев. Это снимает остаточные напряжения сварки. Предотвращается образование трещин в зоне HAZ.
• Болты: используем класс 10.9 или 12.9. Соединения проверены на низкие температуры. Сохраняется жесткость конструкции при морозе.

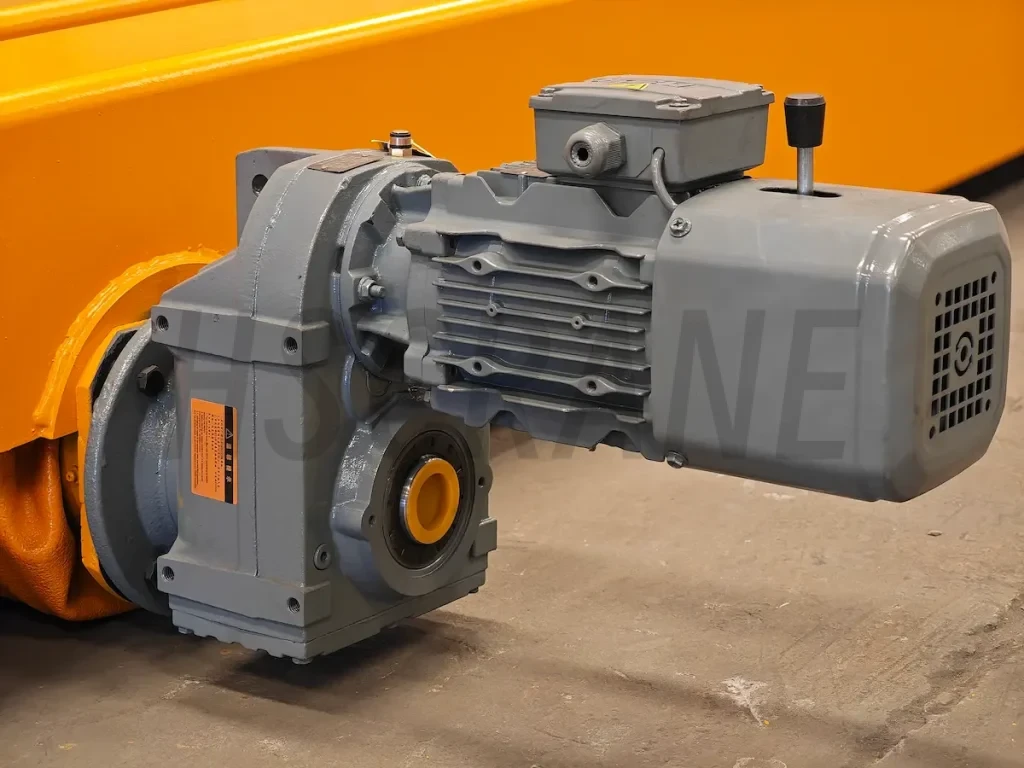

Приводная система: защита от конденсата и низкотемпературная смазка

При -50℃ мороз густит обычную смазку. Это перегружает мотор и блокирует шестерни.

• Система смазки: Мы используем синтетическую смазку. Она работает в диапазоне от -60℃ до +120℃. Смазка гарантирует текучесть и снижает износ.
• Мотор и тормоз: Мы оснащаем двигатель подогревом. PLC-программа прогревает его перед пуском. Металлокомпозитные накладки исключают отказ тормоза.
• Уплотнения: Мы устанавливаем кольца из фторкаучука. Они сохраняют эластичность при сильном морозе. Материал надежно предотвращает утечку смазки.

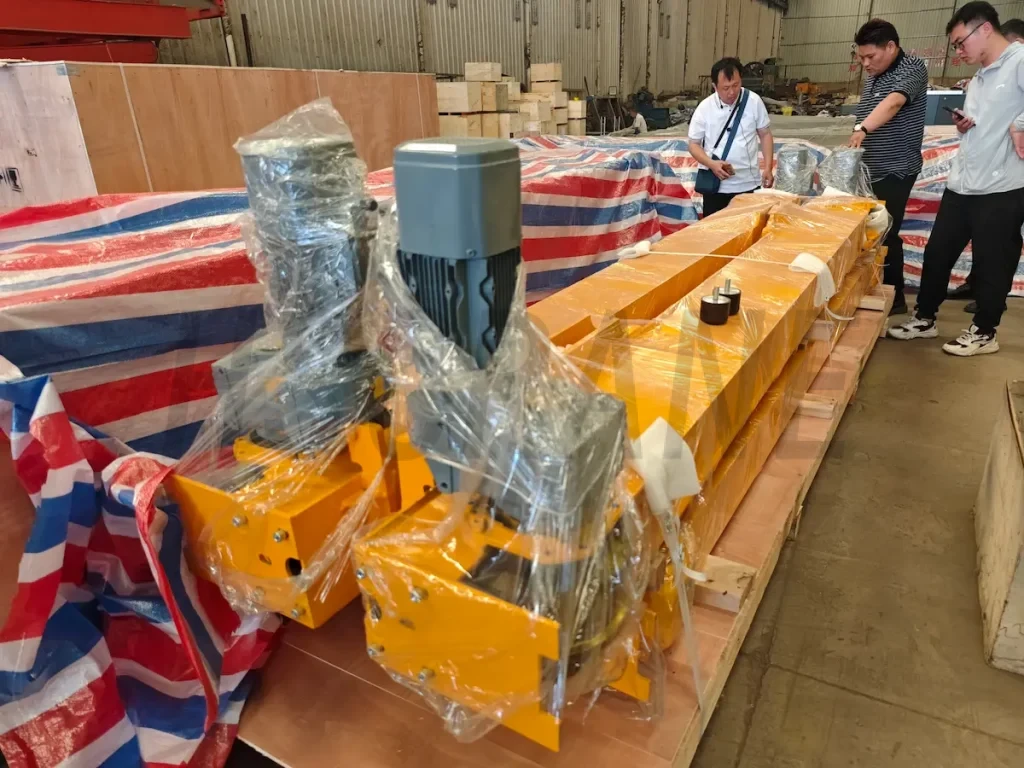

Компоненты колес и точность обработки

Ходовая часть Концевая балка включает кованые колеса из стали 42CrMo. Мы применяем ТВЧ-закалку, повышая твердость поверхности до HB300-350. Наши конструкторы увеличили толщину реборды на 15%. Это решение компенсирует боковые силы при расширении рельсов.

• Компенсация колеи: Мы интегрировали самоустанавливающиеся подшипники для компенсации просадки грунта. Конструкция Концевая балка допускает микро-смещение. Это эффективно предотвращает износ рельсов.

Стандарты контроля качества

Проект выполняет стандарты ISO 12480 и ГОСТ.

1. Прослеживаемость: все листы Q355E имеют сертификаты. Также предоставляются отчеты независимых проверок.
2. Механика: проводятся имитационные ударные тесты. Проверяется стабильность сварных швов при -50℃.
3. Испытания: тесты проходят при нормальной температуре. Важно время отклика тормоза (<0,2с) и плавность хода.

Система Концевая балка от HNHS успешно устраняет проблему хрупкости. Мы выбрали сталь Q355E и обеспечили строгий контроль сварки. Инженеры применили низкотемпературную смазку. Российские эксперты одобрили наш проект. Тесты подтвердили стабильность конструкции в экстремальных условиях.
