Аннотация

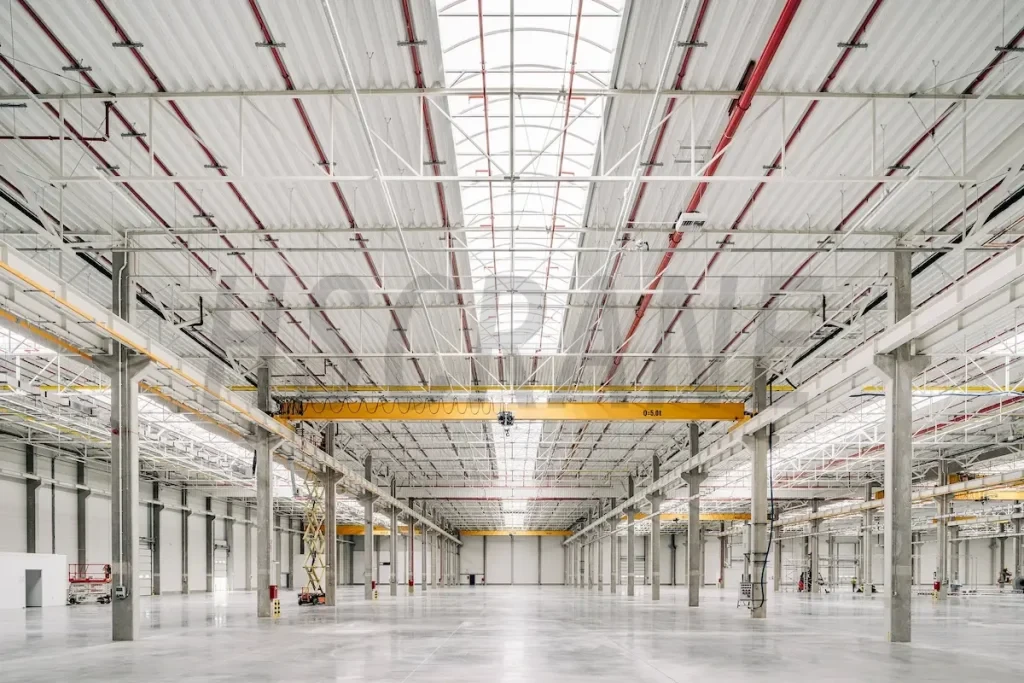

Планировка мостового крана в новых цехах — это не просто выбор оборудования. Это основа, определяющая эффективность работы всей производственной линии. Она влияет на первоначальный бюджет закупки оборудования. Также она тесно связана с будущей логистикой и затратами на обслуживание. От нее зависит и пространство для будущего расширения. Мы видели много компаний, совершающих серьезную ошибку. Они планируют монтаж мостового крана только после возведения крыши цеха. В итоге высота консолей часто не совпадает с требованиями. Приходится укреплять стальные конструкции или тратить деньги на переделку путей. Иногда приходится идти на компромисс и использовать нестандартное оборудование. Это увеличивает дополнительные расходы и риски остановки производства. Чтобы помочь вам избежать ошибок, мы разберем процесс планировки мостового крана. Мы рассмотрим шесть этапов от анализа потребностей до монтажа и обслуживания. Опираясь на опыт HNHS, мы поможем получить долгосрочную выгоду от планировки.
Готовитесь к строительству нового цеха?
HNHS предлагает комплексное решение для вашего проекта. Мы оцениваем конструкцию цеха и точно подбираем модель мостового крана. Также мы проектируем пути и выполняем монтаж под ключ. Мы поможем вам снизить затраты на последующие модификации. Это значительно повысит эффективность вашего производства.
[Свяжитесь с HNHS: получите схему планировки мостового крана для нового цеха]
Почему нужно заранее планировать размещение мостового крана?
На начальном этапе строительства владельцы часто сосредотачиваются на строительных работах. Они считают мостовой кран простым аксессуаром. Им кажется, что оборудование можно купить после постройки здания. Такое заблуждение часто приводит к катастрофическим последствиям при установке оборудования. Предварительное планирование — это не пустая формальность. Оно необходимо, чтобы избежать огромных скрытых расходов в будущем.

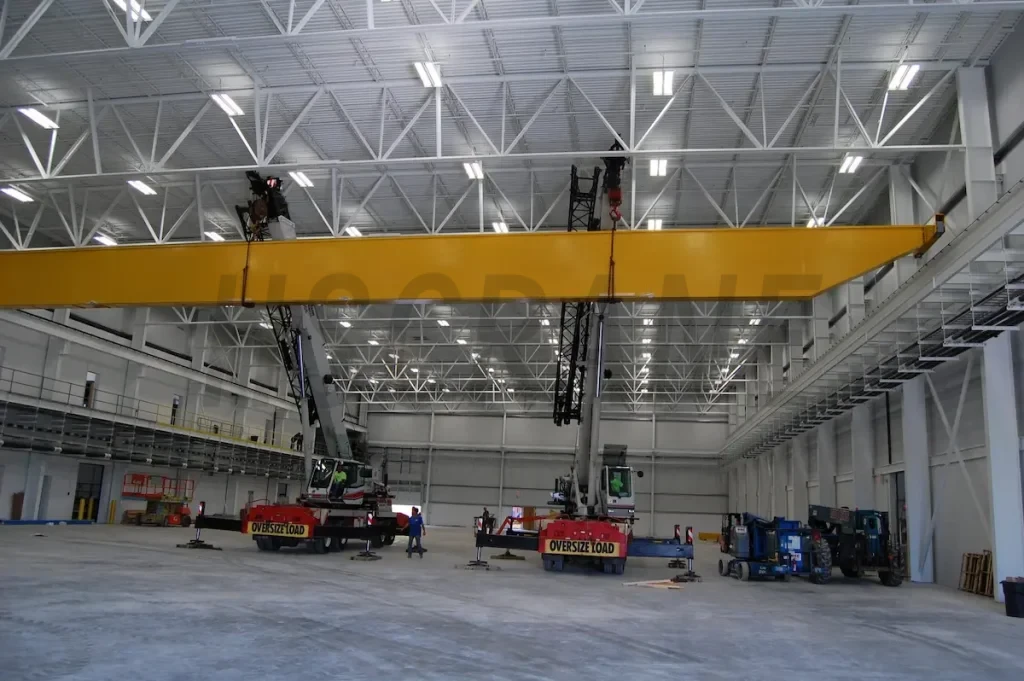

Затраты на переделку превышают стоимость планирования
Если адаптировать мостовой кран под готовый цех, возникнут серьезные проблемы. Вы, скорее всего, столкнетесь со следующими финансовыми потерями:
- Затраты на укрепление стали: Высота опорных консолей цеха может быть недостаточной. Иногда расчетная нагрузка колонн не учитывает вес мостового кранаи грузов. Вторичное укрепление очень сложно выполнить. Затраты на сталь и рабочую силу будут огромными.
- Перекладка путей: Отсутствие плана пролета ведет к ошибкам в размерах. Габариты купленного мостового кранамогут не совпадать с размерами цеха. Во избежание износа рельсов придется переделывать несущие балки и пути.
- Убытки от остановки: Поздние модификации требуют освобождения места и отключения электричества. Для работающего предприятия день простоя стоит очень дорого. Потерянная прибыль может равняться половине стоимости нового мостового крана.
- Замена электрики: Ваш мостовой кранпотребляет очень много электроэнергии. Нужно заранее проложить кабели и каналы троллейных линий достаточной мощности. Поздняя прокладка проводов портит внешний вид всего цеха. Это также создает совершенно ненужные угрозы безопасности.

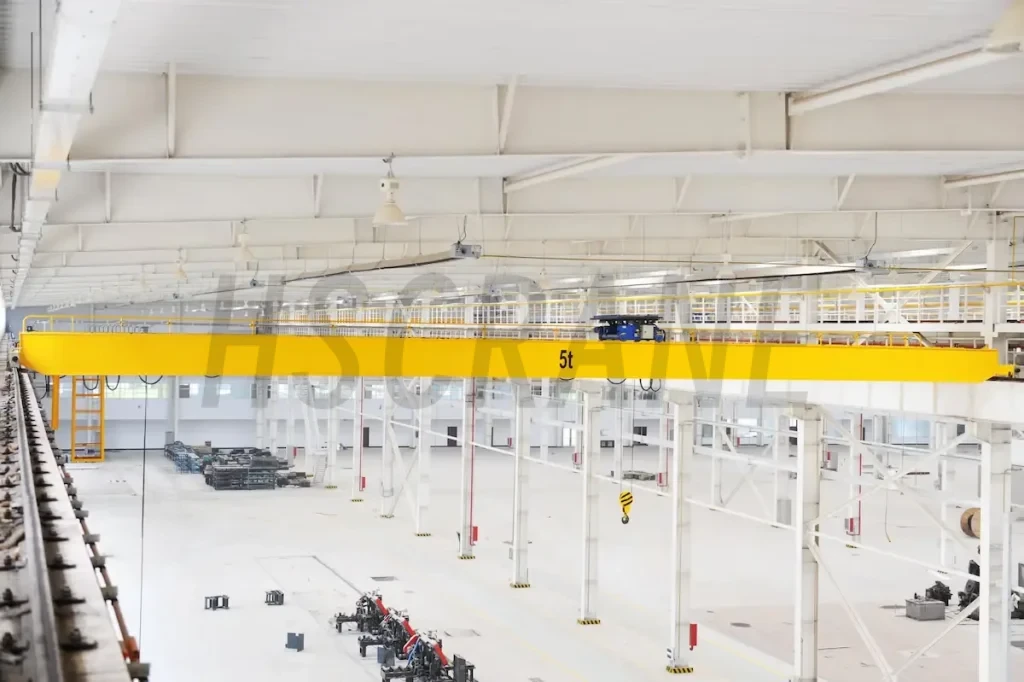

Преимущества грамотного размещения мостового крана
Включение плана мостового крана в чертежи цеха дает мгновенные результаты:
- Максимизация эффективности логистики: Размещение оборудования согласуется с рабочими станциями. Это обеспечивает плавное перемещение материалов с помощью мостового крана.
- Сокращение пути: Важно спланировать предельную высоту подъема и слепые зоны. Крюк мостового кранадолжен достигать каждого полезного угла цеха. Это полностью исключает необходимость лишней вторичной транспортировки материалов.
- Повышение безопасности: Раннее планирование резервирует безопасное расстояние для работы оборудования. Также оно оставляет достаточно места для каналов технического обслуживания. Это радикально снижает риск аварий при работе мостового крана.
- Снижение затрат на обслуживание: Точная установка путей имеет огромное значение. Рациональная силовая конструкция продлевает срок службы колес и двигателей. Частота последующего ремонта мостового кранарезко снижается.
- Пространство для расширения: Производственные мощности компании будут постоянно расти. Дальновидная планировка оставляет запас прочности в несущих конструкциях и путях. В будущем можно будет легко добавить еще один мостовой кран. Вам не придется проводить строительные работы для увеличения грузоподъемности.
Шаг 1: Определение производственных потребностей
Обсуждение выбора оборудования без учета реальных условий эксплуатации приведет либо к переплате за избыточную мощность, либо к постоянным поломкам слабого оборудования. До изучения чертежей цеха нужно сделать точный расчет минимальных требований к перемещению грузов на вашем заводе.

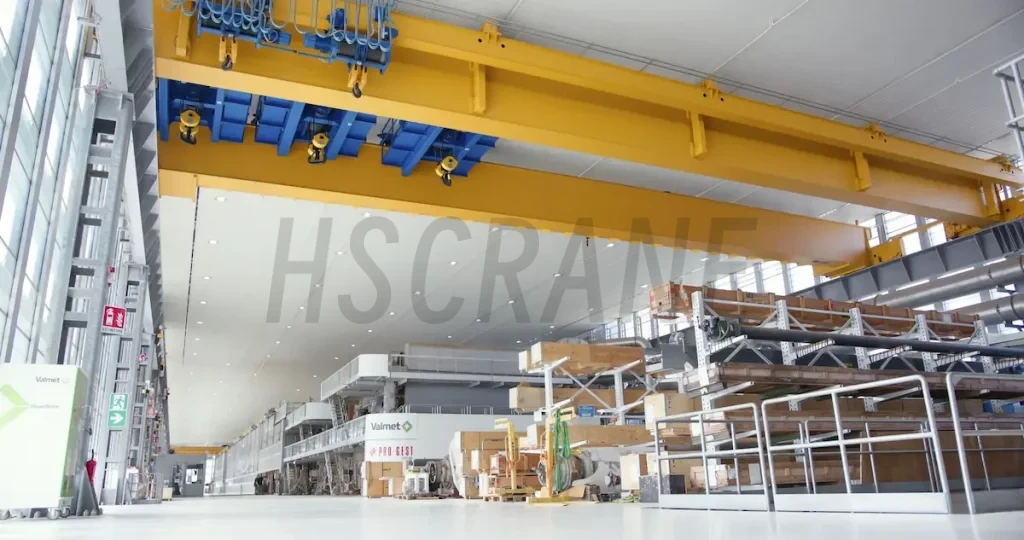

Анализ потребности в грузоподъемности
Не смотрите только на вес текущих грузов. Учитывайте будущий рост и вес такелажа. Рекомендуется выполнять оценку по следующим параметрам:
Параметр оценки | Основной аспект | Рекомендация по планированию |
Частый тоннаж | Вес грузов, поднимаемых более 80% времени при обычной работе | Это ключевые данные для параметров мостового крана, которые прямо влияют на мощность двигателя |
Максимальная нагрузка | Самые тяжелые предметы для редкого подъема (например, крупные пресс-формы) | Номинальная грузоподъемность мостового крана должна быть не меньше этого значения, работа с перегрузом исключена |
Запас безопасности | Вес траверс, стропов, электромагнитов или грейферов | Клиенты часто забывают собственный вес оснастки. Реальный вес = макс. вес груза + вес оснастки + 15%-20% резерва |

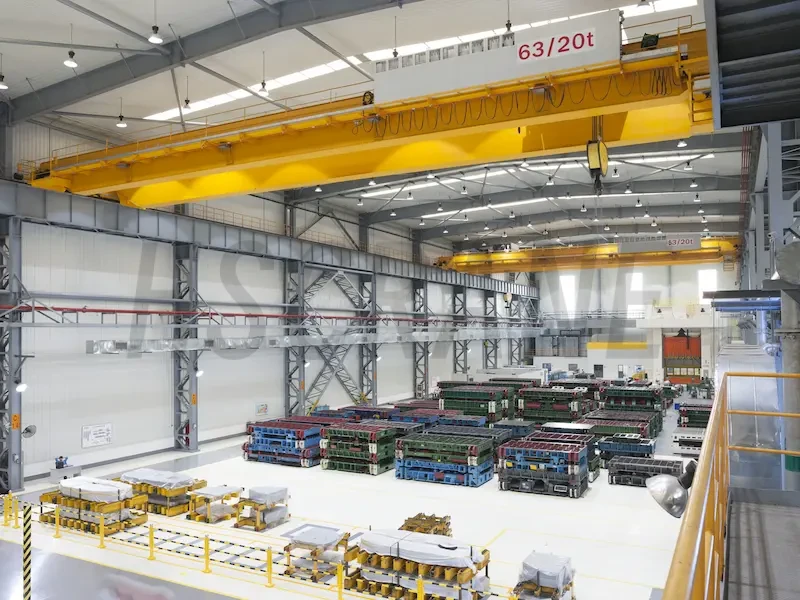

Анализ поднимаемых грузов
Подъем десяти тонн рулонной стали и десяти тонн точных станков предъявляет разные требования к кранам. Форма, состояние и хрупкость груза определяют тип грузозахватного приспособления и скорость работы.
Тип груза | Особенности и проблемы перемещения | Рекомендации по конфигурации мостового крана |

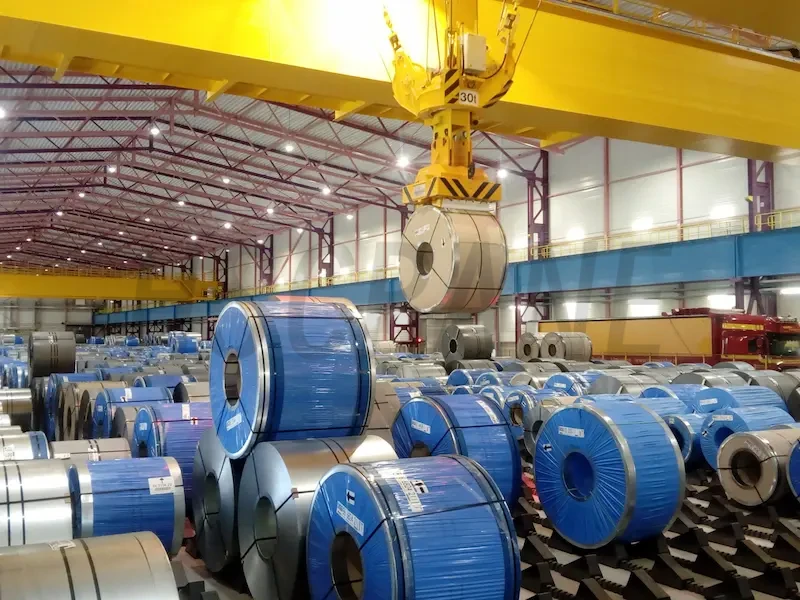

Сталь (рулон/лист/профиль) | Большой вес и объем, частая погрузка и разгрузка машин | Рекомендуются C-образные крюки, магниты или захваты; требуется высокая скорость подъема |

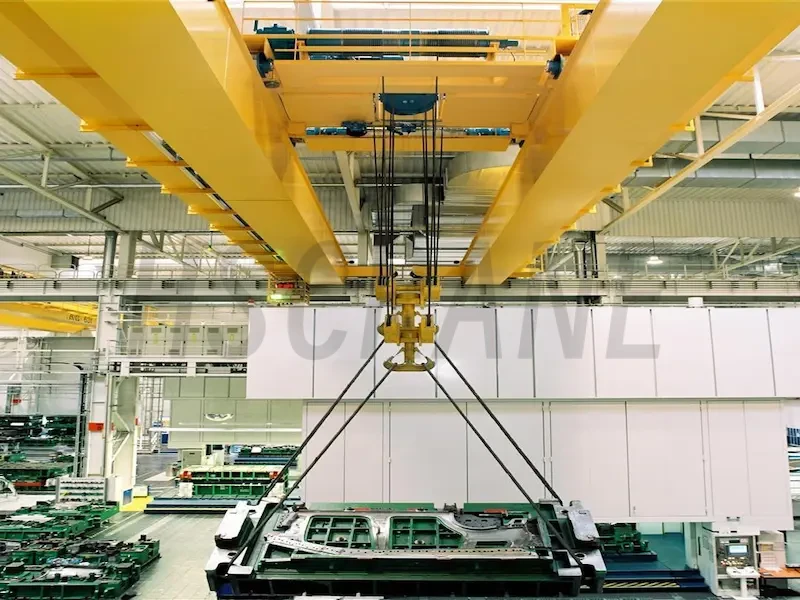

Пресс-формы (литье/штамповка) | Высокая стоимость, крайняя точность позиционирования при установке | Обязательна система с частотным управлением (две скорости или плавный пуск) для точного опускания |
Оборудование / полуфабрикаты | Неправильная форма, возможно смещение центра тяжести | Требуется учет работы с несколькими точками подвеса, крюк должен иметь защиту от спадания строп |

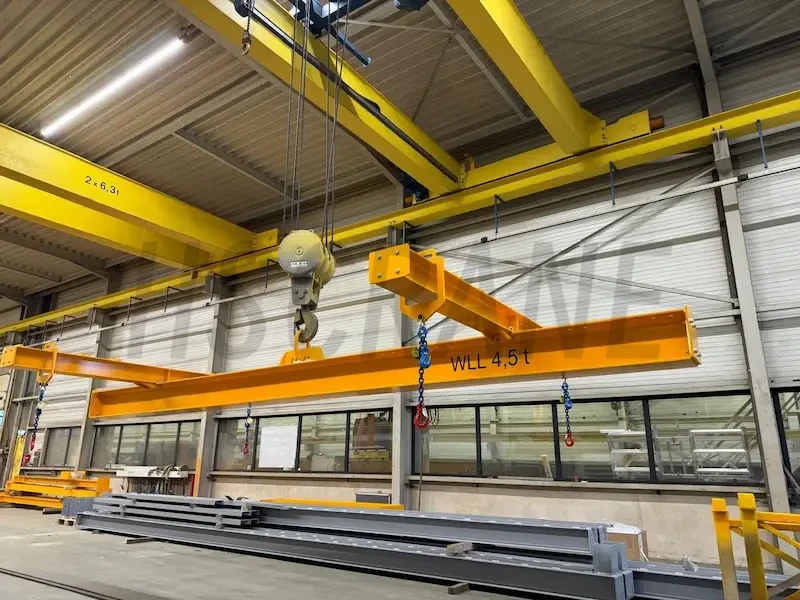

Крупные длинные детали | Склонность к вращению или раскачиванию в воздухе | Рекомендуется конструкция с двумя крюками (главным и вспомогательным) или синхронное управление |

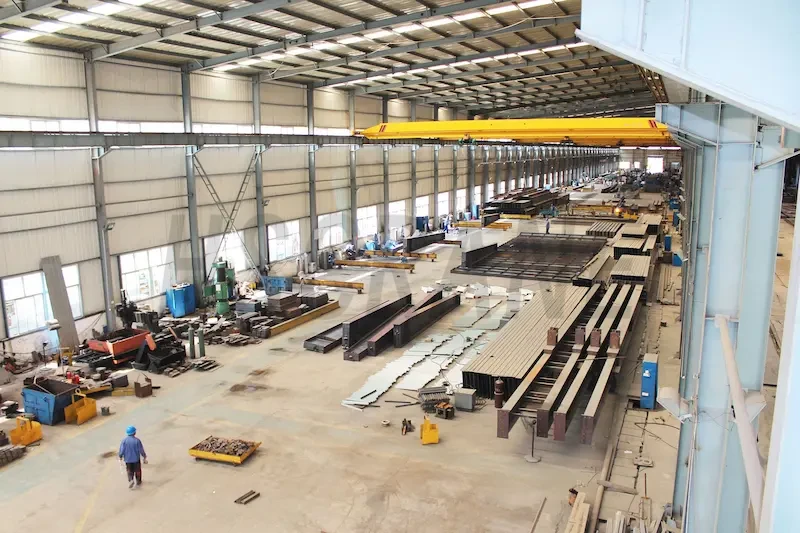

Анализ частоты использования
Покупка мостового крана похожа на покупку машины. Выбор для поездок дома и работы в такси отличается. Частота использования определяет нужный режим работы (например, группы A3-A8 по FEM/ISO).
Рабочая смена | Нагрузка | Подходящий режим работы | Типичные сферы применения |
Одна смена (8 ч) | Редкая полная нагрузка, обычно легкая | A3-A4 | Обычные сборочные цеха, техобслуживание, стандартные склады |

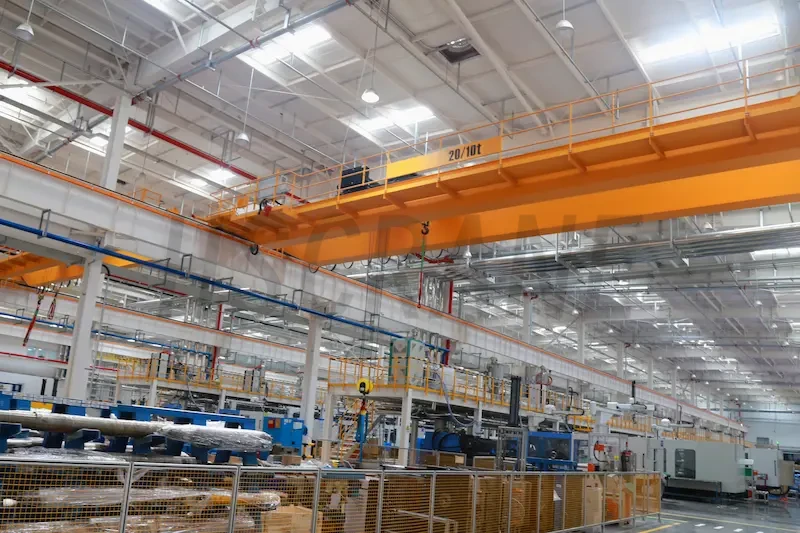

Две смены (16 ч) | Средняя нагрузка, редкая полная | A5-A6 | Загруженные мехцеха, заводы ЖБИ, средние линии сборки |

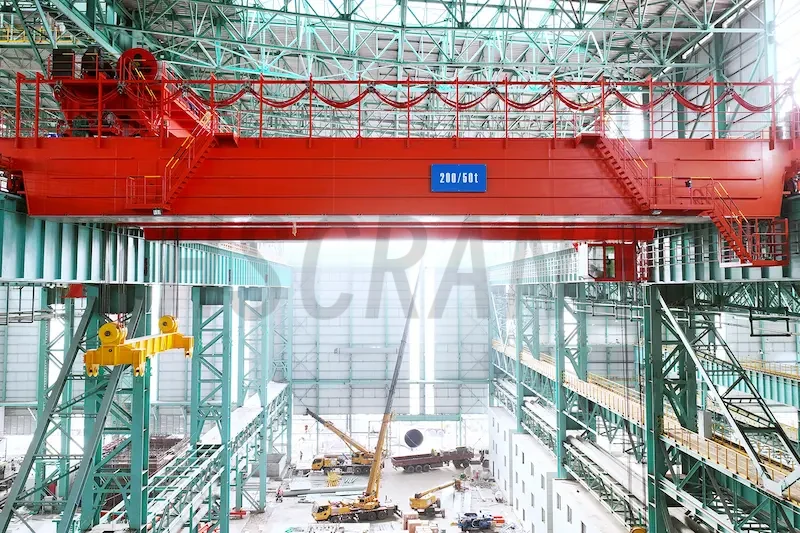

Три смены (24 ч) | Частая полная нагрузка, непрерывная работа | A7-A8 | Сталелитейные заводы, мусоросжигательные заводы, тяжелая металлургия |
(Примечание: если ради экономии поставить кран класса A3 в цех с круглосуточной работой, сгорание моторов и износ станут нормой.)

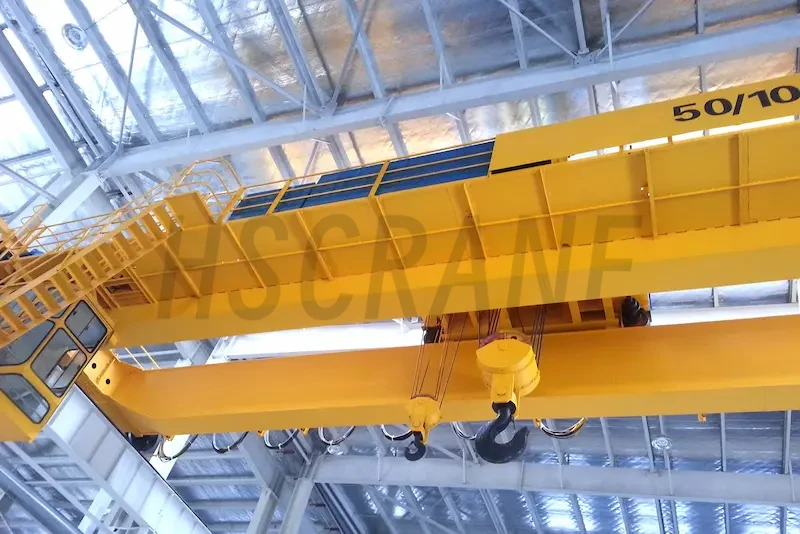

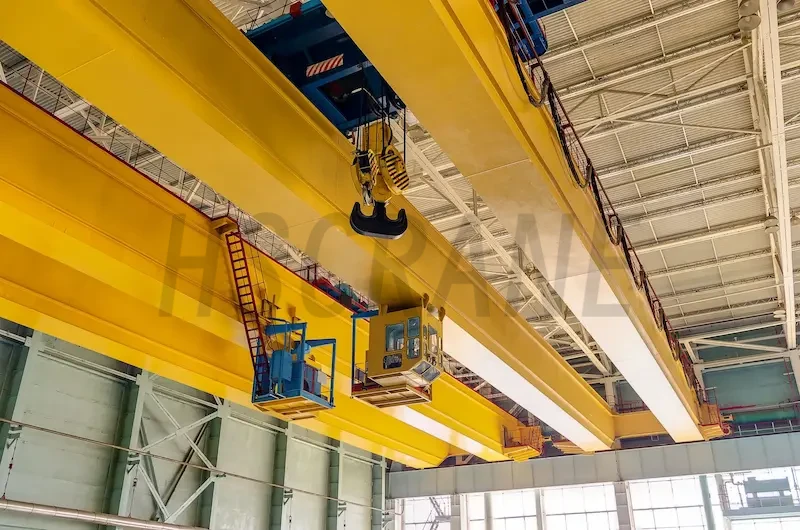

Нужен ли сдвоенный крюк или несколько кранов?
На этапе планировки мостового крана задайте себе вопрос: есть ли в процессе особые действия?
- Когда нужен главный и вспомогательный крюки?Если в цехе есть и тяжелое оборудование на 15 тонн, и мелкие детали на 2 тоны, схема «главный крюк 15т + вспомогательный 3т» — самая выгодная. Тяжелые грузы поднимают медленно главным крюком, легкие — быстро вспомогательным. Это экономит электричество и повышает скорость. Двойной крюк также нужен для кантования крупных деталей в воздухе (например, массивных отливок).
- Когда нужно совместное управление несколькими кранами?При подъеме длинных стальных конструкций (например, 30-метровых лопастей ветрогенераторов) один мостовой кран может вызвать опасное раскачивание. Самым безопасным решением будет установка двух кранов на один путь и синхронный подъем с помощью радиопульта.

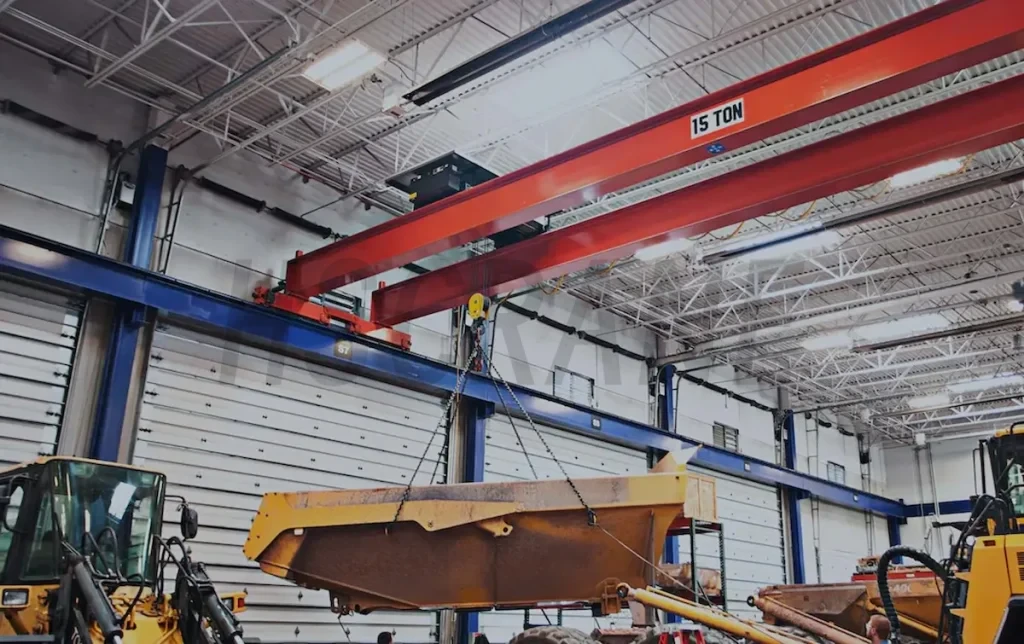

Шаг 2: Проектирование мостового крана с учетом конструкции цеха
Чертежи от проектных институтов часто содержат только отметку «резерв под кран» без точных параметров. Нужно проверить по чертежам жесткие критерии для успешного въезда оборудования:
- Пролет цеха \neqпролет крана: Пролет крана — это расстояние между центрами рельсов. При планировании нужно вычесть зазоры безопасности от колонн до консолей и от рельсов до стен. Нельзя брать общую ширину цеха, иначе оборудование не встанет.
- Габаритная высота определяет подъем: Важна не высота конька крыши, а минимальная отметка нижнего пояса фермы. Нужно обеспечить проход грузов под препятствиями и оставить не менее 0,5 м свободного пространства для моторов и редукторов мостового крана, исключая задевание кровли.
- Шаг колонн и балки: Шаг колонн цеха (например, 6 или 9 метров) определяет сечение и пролет балок крана. Чем больше шаг, тем выше требования к прогибу несущих балок, и эти затраты нужно просчитать заранее.
- Мертвые зоны и зоны ремонта: По краям цеха нужны ремонтные площадки. Также следует рассчитать крайние положения крюка, чтобы знать слепые зоны мостового крана, куда он не достает, исключая выход тяжелых грузов из зоны подъема.
- Проектирование многопролетных цехов: В цехах со смежными пролетами нагрузка на общие колонны сложна. Пути кранов в соседних пролетах лучше делать разновысотными или ставить системы защиты от столкновений, чтобы избежать сближения машин под полной нагрузкой у одной колонны.
Не знаете, подходит ли конструкция вашего цеха для установки мостового крана?
Свяжитесь с инженерной командой HNHS. Предоставьте план цеха и бесплатно получите профессиональные советы по компоновке, расчет путей и подбор оборудования.
[Свяжитесь с технической командой HNHS здесь]
Шаг 3: Выбор мостового крана
Определив размеры и нужды, выберите оборудование. Мы выделили три основных варианта. Они помогут вам эффективно потратить бюджет.
Вариант выбора | Область применения | Главные преимущества | Ограничения и советы |

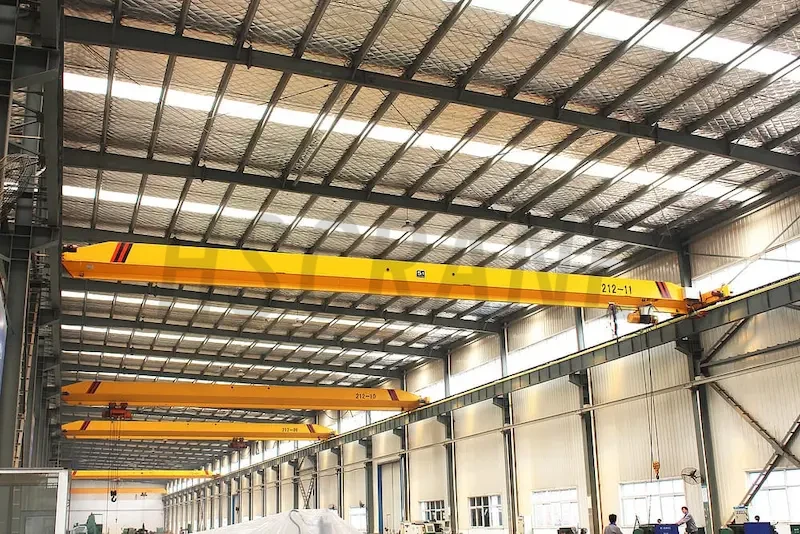

Однобалочный мостовой кран | До 20 т, класс A3-A4, малый пролет, малый бюджет цеха | Малый вес, низкое давление, слабые требования к стали. Выгодная цена и уход | Высота и стабильность ниже, чем у двухбалочного. Не для тяжелой работы |

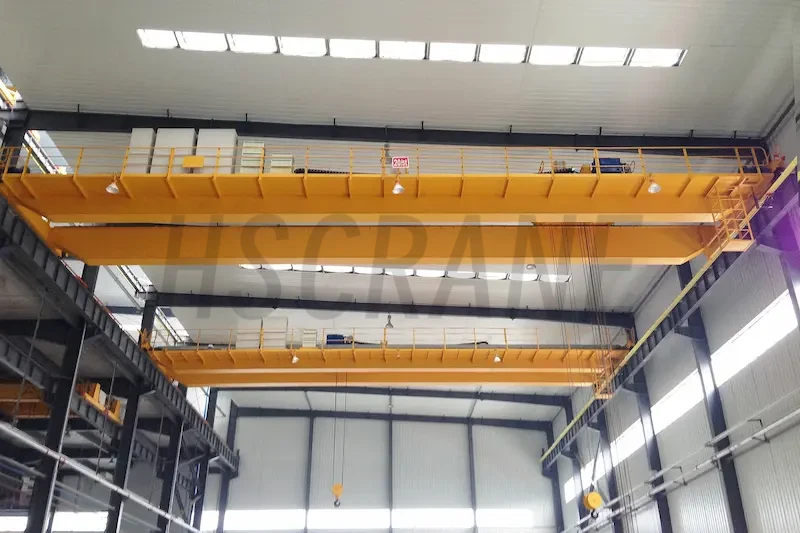

Двухбалочный мостовой кран | От 5 до сотен тонн, класс A5-A8, большой пролет, работа 24/7 | Прочная конструкция, защита от ветра. Много места, легко поставить два крюка | Большой вес и давление. Жесткие требования к опорам цеха. Больше зазор сверху |
Интеллектуальная система | Точная мехобработка, сборка форм, опасная среда, работа нескольких кранов | Электронная защита от раскачки, точное позиционирование, удаленный мониторинг сбоев | Подбор под нужды. Для стали хватит инвертора. Для сборки умная система критически важна |

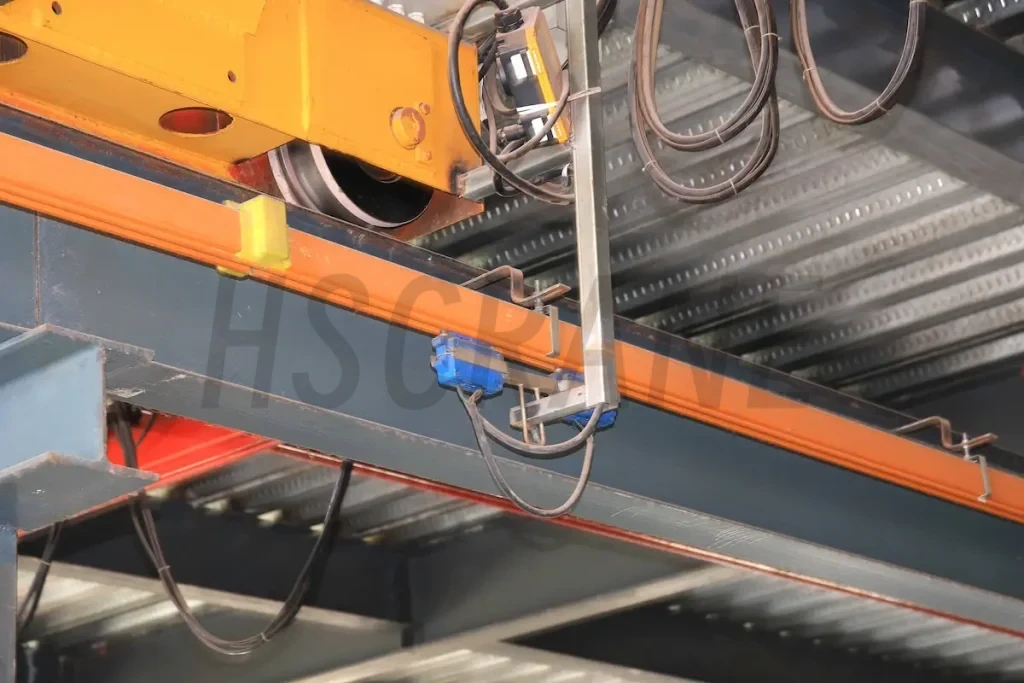

Шаг 4: Проектирование рельсовой системы
Если рельсы спланированы плохо, лучший мостовой кран будет работать с большими сбоями. Это ведет к износу рельсов или даже сгоранию мотора и разрушению балок. Проектирование путей должно учитывать следующие пять важных аспектов:
- Тип рельсов под колеса: Не кладите любые рельсы. Для мощных двухбалочных кранов берут серию QU. Для однобалочных подходят легкие рельсы P или квадратный стальной пруток. Радиус рельса должен точно соответствовать протектору колеса мостового крана. Это первый шаг к снижению износа деталей.
- Гибкая фиксация основания: Откажитесь от старой сварки. Мы советуем использовать гибкий зажим с резиновой прокладкой. Это поглощает сильные удары при пуске и торможении мостового крана. Это также оставляет место для точной регулировки путей в будущем.
- Расчет динамической нагрузки: Нельзя смотреть только на статический вес. Нужно учесть динамическую нагрузку и коэффициенты ударов при резком торможении. Передайте расчеты проектному институту для проверки предела прочности цеха. Нельзя принимать решения наугад.
- Точность установки в миллиметрах: Прямолинейность, погрешность пролета и перепады стыков очень важны. Все должно строго соответствовать госстандартам или жестким нормам FEM. Малейшая ошибка при монтаже удвоит частоту смены колес мостового крана.
- Скрытая проводка троллейных линий: Линии питания должны обходить зоны логистики. Это защитит их от высоких погрузчиков или грузовиков. В пыльных или влажных цехах ставьте многополюсные бесшовные линии. Также спланируйте места для ремонтных сигнальных ламп мостового крана.

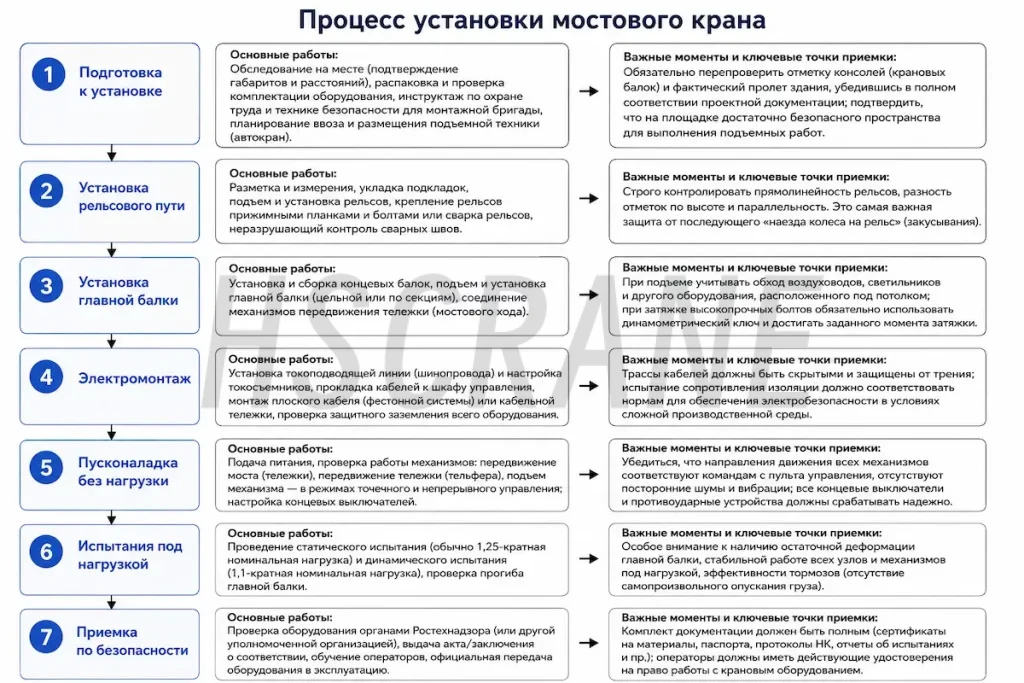

Шаг 5: Процесс монтажа мостового крана
При строительстве нового цеха завоз и монтаж оборудования очень интенсивны. Для безопасности и соблюдения графика мы собрали стандартную таблицу монтажа. Она охватывает все этапы от подготовки до финальной сдачи мостового крана.

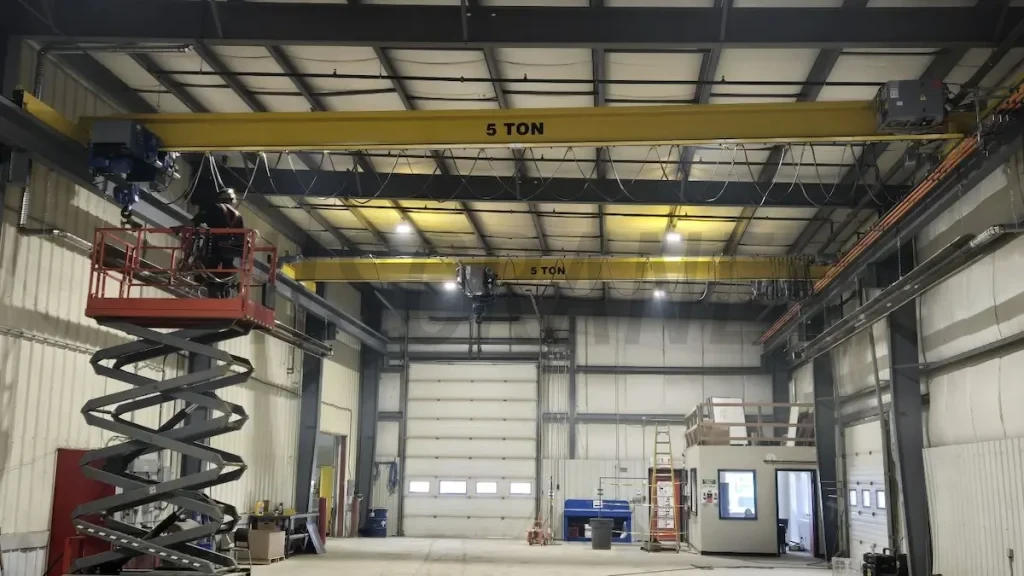

Частые ошибки при планировании мостового крана
В начале проектирования мостовой кран часто считают простым дополнением. Это ведет к скрытым дефектам планировки. Вот пять главных ошибок в инженерной практике:
- Игнорирование роста мощности: Компании покупают оборудование под текущие задачи. Через два-три года бизнес растет, нужны более тяжелые грузы. Выясняется, что балки и опоры мостового кранаисчерпали свой предел. Это ведет к дорогой переделке цеха или долгому простою.
- Недостаток высоты и зазоров: Важна не общая высота, а габариты балок. Нужно учитывать пределы крюка и занимаемое пространство оснастки. Из-за этого после запуска мостового кранавысокие детали не могут пройти над препятствиями.
- Пересечение логистических путей: Пути крана не должны пересекаться с проездами погрузчиков. Пересечение с маршрутами AGV или зонами людей ведет к авариям. Это также создает серьезные очереди и снижает эффективность работы мостового крана.
- Низкая точность монтажа путей: Разрыв между строительством и монтажом дает ошибки в закладных. Компромиссы ради сроков ведут к износу рельсов и шуму мостового крана. Это может вызвать даже резонанс всей конструкции цеха.
- Игнорирование общих затрат (TCO): Снижение бюджета на покупку ведет к старым кранам. У них выше расход энергии и частота поломок. За десять лет убытки от простоя мостового кранапревысят первоначальную экономию.

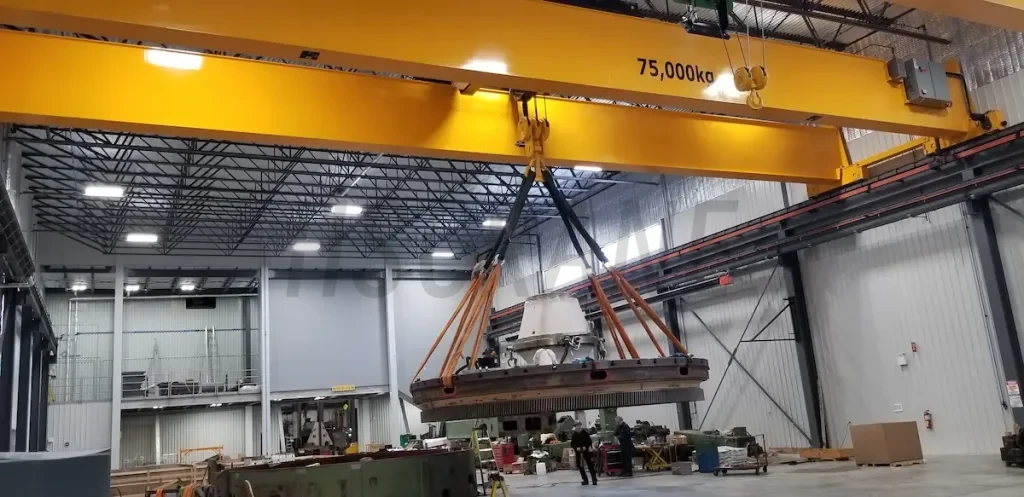

Преимущества решений HNHS для мостового крана
HNHS — не просто производитель оборудования. Мы — инженерный партнер, знающий цеховую логистику. От планирования до работы мы имеем ключевые преимущества:
- Опыт в новых цехах и комплексный сервис: Мы знаем проблемы сопряжения стройки и оборудования. Команда входит в проект на стадии чертежей. Мы даем точные данные колесного давления и высоты консолей. Это исключает коллизии. От выбора до монтажа и тестов HNHSдает проект под ключ.
- Кастомный дизайн по мировым стандартам: Наши схемы глубоко кастомизированы под реальные условия. В расчетах HNHSстрого следует FEM 1.001. Это точно моделирует усталостный ресурс. Расчеты нагрузок соответствуют стандарту EN 13001-2. Это гарантирует надежность в металлургии и точной сборке.
- Глобальная доставка и поддержка жизненного цикла: Уровни работы мостового крана(A3-A8) следуют нормам ISO 4301-1. Цепочка поставок имеет главные мировые сертификаты. Проекты легко стыкуются с местными законами дома и за рубежом. С умной системой IoT мы вносим профилактику в ДНК техники. Это реально снижает затраты на весь срок службы.
Классический кейс: HNHS помогает новому заводу повысить эффективность логистики
- Координаты проекта: Gestamp, Мексика, Сан-Луис-Потоси.
- Тип проекта: Новый цех штамповки и сварки деталей авто.
- Количество: 12 единиц (включая 4 умных двухбалочных мостовых крана35/15т и 8 евро-однобалочных мостовых кранов 10т).
- Предыстория и проблемы: У Gestamp новый штамповочный цех площадью 25 000 кв. м. Из-за лимита высоты просвет внутри цеха крайне мал. Клиенту нужно поднимать формы весом до 35 тонн в сжатом пространстве. Также важна высокая точность установки форм на прессы. Любое качание может сломать дорогое оборудование.
- Решение HNHS: Мы не ждали конца чертежей и вошли на этапе стали. Инженеры оптимизировали балки с помощью 3D-моделирования. Мы выбрали нестандартную тележку с ультранизким клиренсом. Это снизило высоту мостового кранана 820 мм. Также 4 тяжелых двухбалочных мостовых крана получили частотный привод и систему гашения раскачки. Это снизило амплитуду колебаний на 90%.
- Результаты проекта:
- Экономия на стройке: Низкий клиренс спас цех от принудительного подъема крыши. Это сэкономило клиенту 150 000 долларов на стали.
- Рост производительности: Защита от раскачки дала точное попадание крюка в цель. Время смены форм сократилось, а общая эффективность выросла на 32%.
- Надежность цикла: Техника отработала более 18 000 часов под нагрузкой без аварий по вине мостового крана.
Заключение
Инвестиции в завод огромны. Мостовой кран — главная артерия цеховой логистики. Планировать его нужно уже на старте первых чертежей со специалистами. Раннее планирование сбережет деньги на переделку. Оно заложит крепкую базу для работы завода на десятилетия.
Вы готовы улучшить логистику нового цеха?
Не ищите краны после постройки крыши. Отправьте план цеха в HNHS. Наша команда сделает глубокий проект с учетом ваших условий. Мы дадим данные пролета, давления и бюджет.
[Свяжитесь с HNHS для получения отчета по оценке]
Дальнейшее чтение:
План готов, но как решить задачи? Перемещение длинных тяжелых деталей одним крюком опасно. Это ведет к перекосам. HNHS покажет безопасный метод подъема.
[двухкрюковой мостовой кран: лучшее решение для подъема длинномерных заготовок]
Часто задаваемые вопросы
Q1: Крыша цеха уже готова, а опор нет. Можно ли поставить мостовой кран?
A1: Да, но не напрямую. При слабой прочности колонн мы ставим независимую колонную систему у стен. Другой путь — использовать полукозловые или козловые краны при наличии места.
Q2: Какой зазор нужен между краном и крышей? Можно ли впритык?
A2: Нельзя считать по минимуму! По нормам зазор до низких частей кровли должен быть от 0,5 м. Для крупных моделей лучше оставить более 0,8 м. Иначе вы не пройдете техосмотр и создадите риск для людей.
Q3: У меня лишь эскиз цеха. Сколько времени займет расчет у HNHS?
A3: Очень быстро. Дайте CAD-план с шагом колонн и весом груза. Команда HNHS выдаст данные за 48 часов. Вы сможете отдать их строителям без задержки сроков.
