Аннотация

Непрерывная работа мусоросжигательного завода зависит от оборудования. Мостовой грейферный кран постоянно перемещает отходы между бункером и печью. Однако отходы имеют высокую влажность и неоднородный состав. Их хаотичное накопление усложняет ежедневный захват и загрузку. В статье рассматривается практический инженерный опыт работы оборудования. Мы изучим логику горизонтального движения, подъема и работы грейфера. Статья раскрывает полный цикл: от захвата до подачи. Вы узнаете, как узлы крана обеспечивают точное взаимодействие. Также мы составили рекомендации по выбору оборудования. Это поможет обеспечить стабильную и долговременную работу завода.

Планируете систему грейферного крана для завода?
HNHS подберет оптимальную конфигурацию мостового грейферного крана. Мы учитываем размеры бункера, производительность, интенсивность и автоматизацию.
[Нажмите здесь, чтобы связаться с HNHS и получить решение]

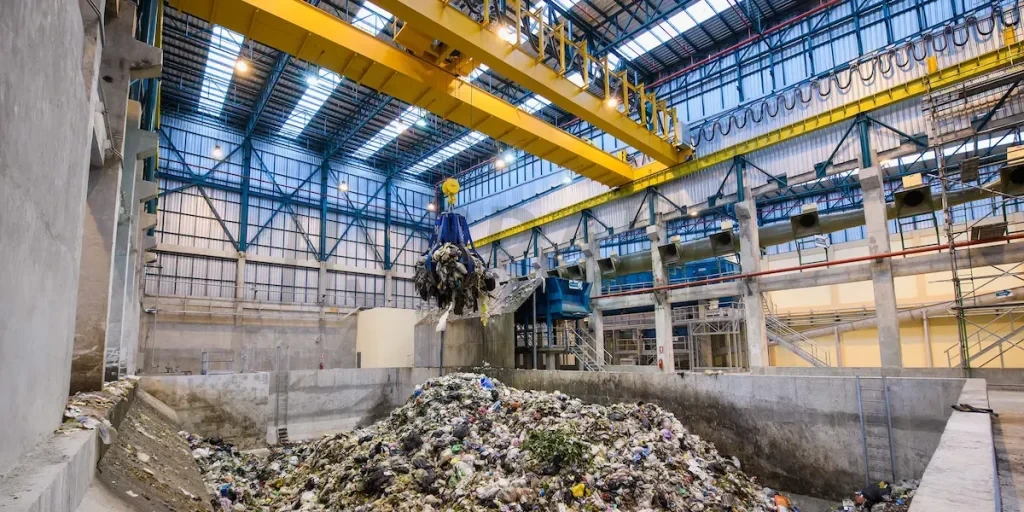

Что такое мостовой грейферный кран для мусоросжигательного завода?

Бункер для мусора — это «желудок» завода. Мостовой грейферный кран служит «горлом и руками» этого желудка. Он работает в замкнутой, влажной и пыльной среде. Кран не просто перемещает материал. Он напрямую влияет на стабильность процесса сжигания.

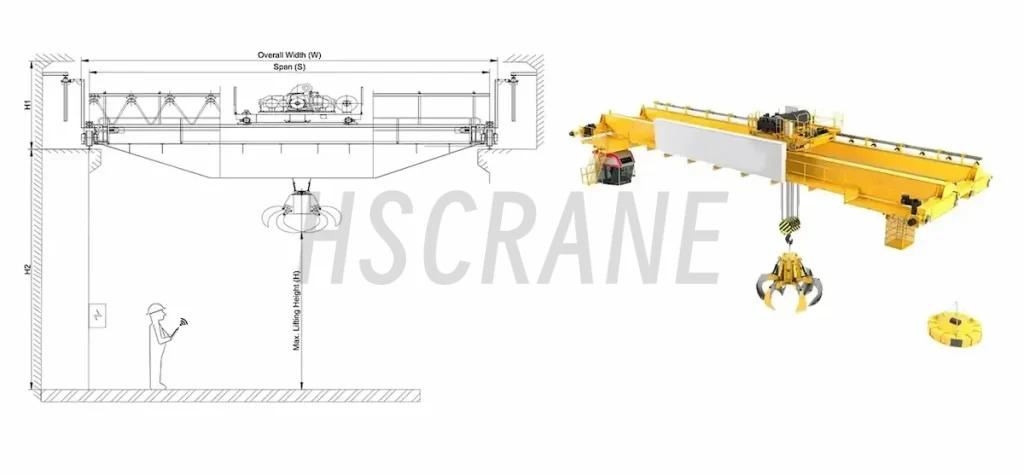

Базовая структура оборудования

Этот кран отличается от обычных заводских кранов. Его конструкция учитывает коррозию, частые пуски и усталость. Оборудование состоит из следующих основных частей:

• Мост: Опорный каркас крана над бункером. Он выдерживает статические и динамические нагрузки.
• Механизм передвижения моста: Приводит мост в движение по рельсам. Он определяет длину зоны обслуживания.
• Механизм передвижения тележки: Установлен на главных балках моста. Он перемещает подъемное оборудование поперек бункера.
• Подъемный механизм: Основной силовой узел с барабанами или двигателями. Канаты управляют подъемом и работой грейфера.
• Грейфер: Исполнительный орган, работающий непосредственно с мусором. Многочелюстной грейфер обеспечивает полный захват и выгрузку.
• Электрическая система управления: Это «нервный центр» мостового грейферного крана. Она защищена от влажной и агрессивной среды. Система включает частотное регулирование и антираскачку.
• Система управления: Поддерживает ручное управление из кабины. Также поддерживается полуавтоматическое и автоматическое управление.

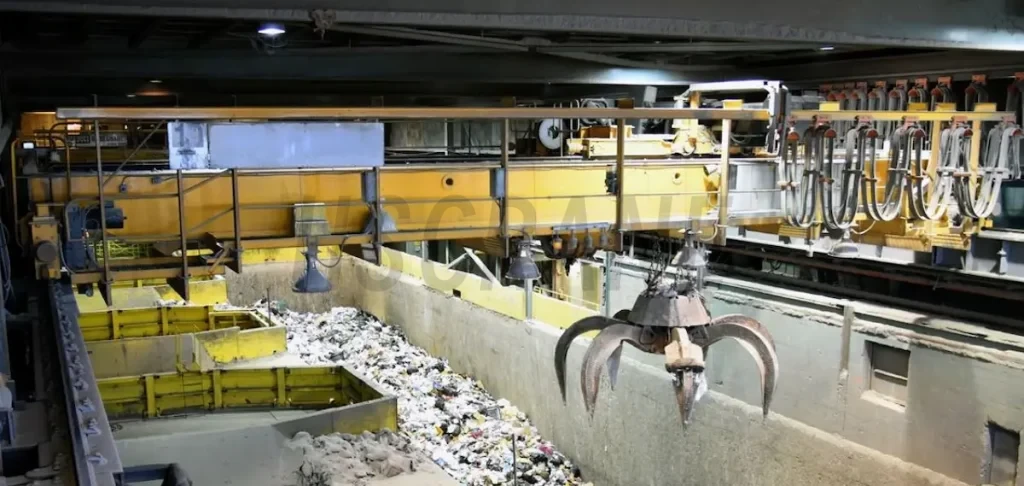

Основные функции мостового грейферного крана

В начале процесса сжигания мостовой грейферный кран связывает ключевые процессы завода:

• Захват и перемещение мусора: Мостовой грейферный кран перемещает свежие отходы. Это освобождает место у разгрузочных дверей.
• Перемешивание и усреднение: Это самый сложный этап работы. Отходы имеют неодинаковый состав и влажность. Постоянное перемешивание предотвращает колебания температуры в печи.
• Подача в печь: Кран точно подает смесь в загрузочный бункер. Это обеспечивает непрерывность процесса сжигания.
• Укладка, взвешивание и забор: Кран эффективно управляет вместимостью бункера. Система взвешивания помогает регулировать процесс горения.

Полный рабочий процесс: забор, перемешивание и подача мусора

В ежедневной работе завода бункер — это микроскопическая площадка переработки. Мостовой грейферный кран должен точно выполнять четыре ключевых шага.

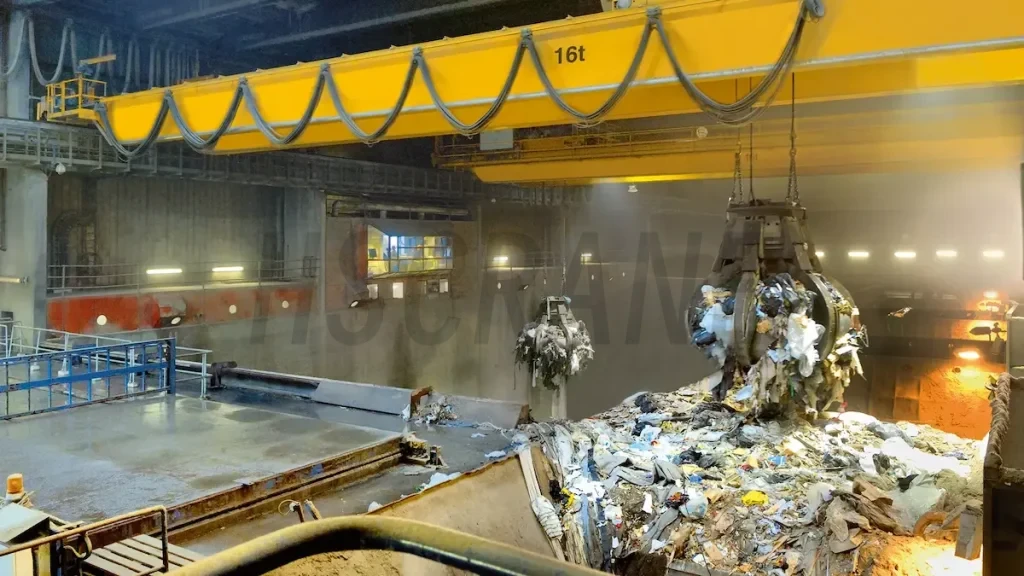

Шаг 1: Захват мусора и позиционирование

Захват проверяет производительность оборудования и опыт оператора.

• Предварительный анализ и позиционирование: Оператор или система заранее выбирают точку захвата. Это предотвращает хаотичные и слепые опускания грейфера.
• Взаимодействие механизмов и контроль положения: Кран плавно опускает грейфер над целью. Механизмы подъема и замыкания быстро закрывают челюсти.
• Стратегия захвата с учетом материала: Свежий мусор имеет высокую влажность и липкость. Старый мусор отличается по плотности и рыхлости. Оператор гибко регулирует глубину погружения и усилие.
• Защита от раскачивания: Оптимизация ускорения уменьшает раскачивание и растрескивание мусора. Это защищает среду и снижает механические удары.

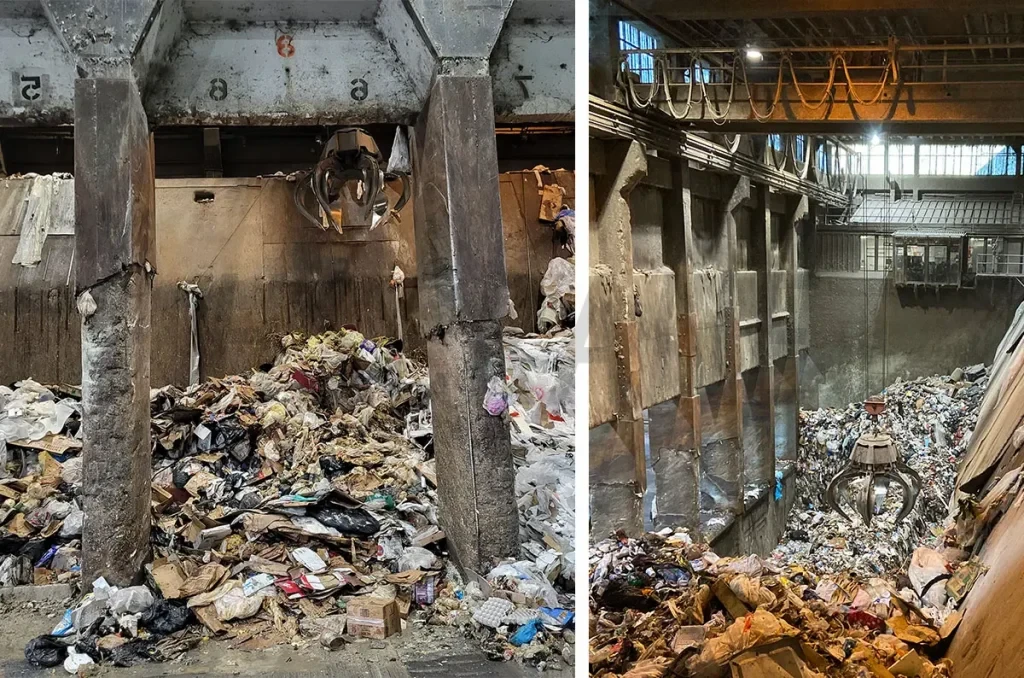

Шаг 2: Перемешивание и гомогенизация мусора

Бытовые отходы имеют разнообразный состав и влажность. Подача без перемешивания вызывает резкие колебания температуры печи.

• Перекрестный забор и переформирование: Кран забирает свежий и старый мусор из разных зон. Материал переворачивается и разрыхляется в зоне смешивания.
• Улучшение физических свойств: Многократный подъем и сброс с высоты измельчают крупные куски. Это помогает истоку фильтрата и смешиванию отходов.
• Рациональный ритм перемешивания: Перемешивание не должно быть слишком частым. Работу планируют с учетом запасов, фильтрата и расхода.

Практическое напоминание: Хорошее перемешивание значительно улучшает однородность подачи. Однако результат зависит от состава отходов, сезона и конструкции печи.

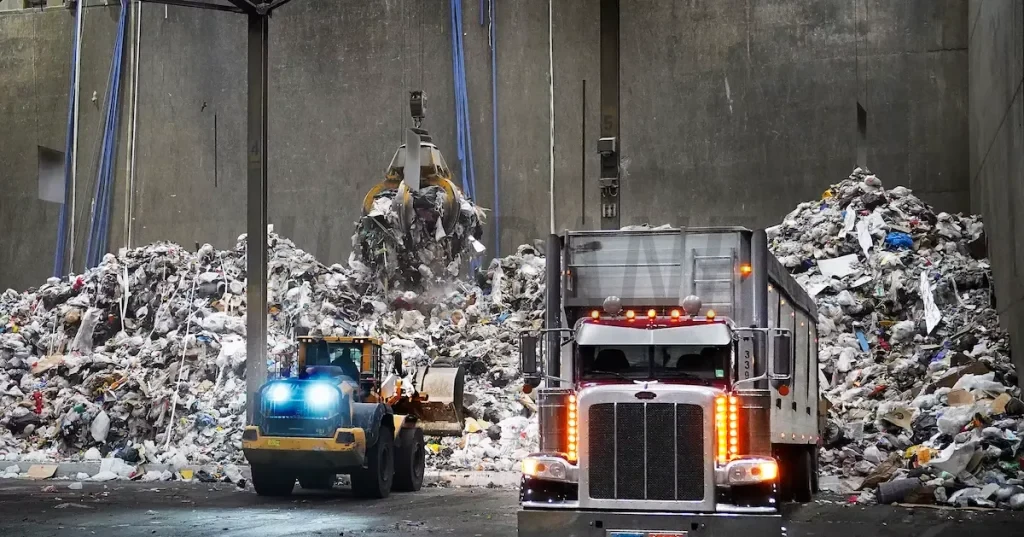

Шаг 3: Транспортировка и подача в печь

Точная доставка смеси в бункер печи обеспечивает генерацию энергии.

• Эффективная траектория перемещения: Мостовой грейферный кран перемещает загруженный грейфер по оптимальному пути. Он плавно движется к загрузочному воронке печи.
• Скорость, объем и ритм подачи: Воронка не должна пустеть или переполняться. Кран точно контролирует объем и скорость выгрузки.
• Блокировка безопасности и защита от столкновений: Пространство около воронки достаточно ограничено. Ограничители и датчики предотвращают удары и смещение.
• Непрерывность циклов: После выгрузки система сразу планирует следующий маршрут. Это обеспечивает непрерывную работу всей технологической цепочки.

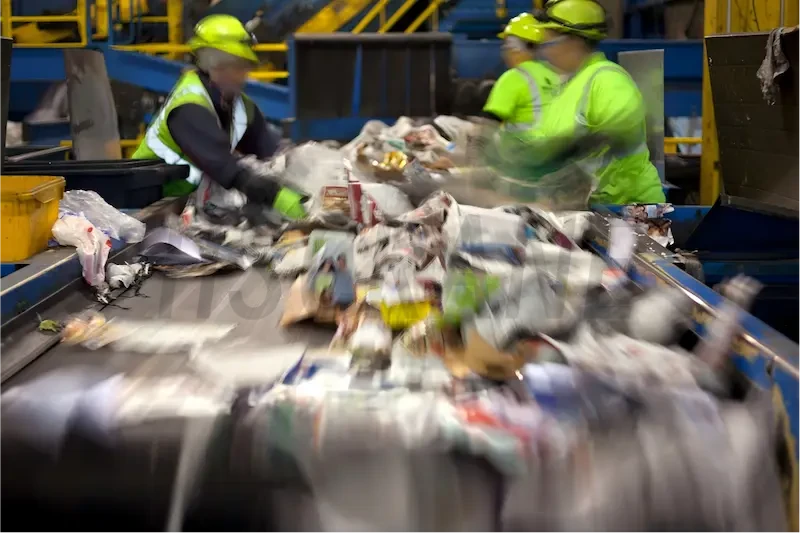

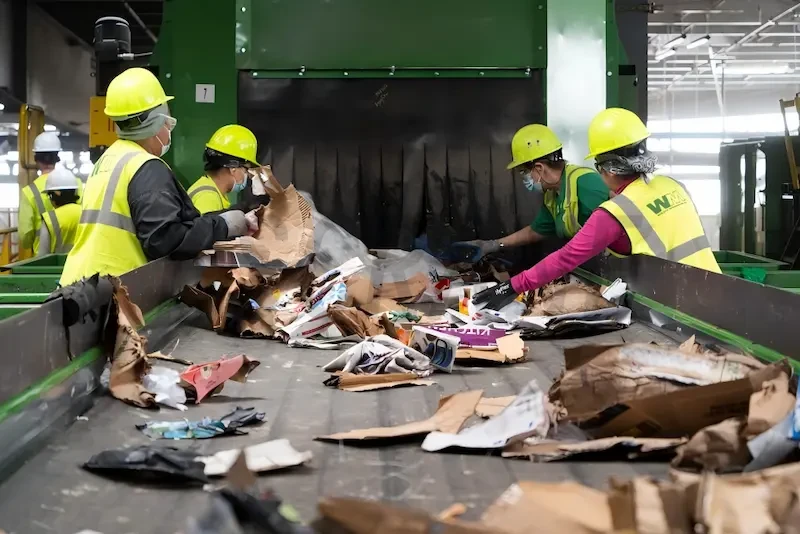

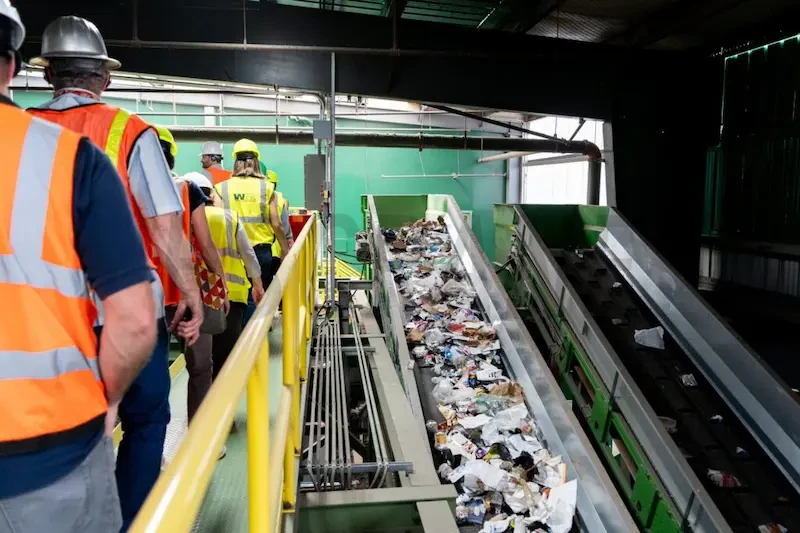

Шаг 4: Взвешивание, мониторинг и обратная связь

Высокая частота работы требует постоянной поддержки данных. Это необходимо для учета и контроля состояния оборудования.

• Взвешивание и контроль нагрузки: Модуль взвешивания автоматически фиксирует вес каждого захвата. Это исключает перегрузку и ведет точный учет.
• Автоматическая запись журнала работы: Система фиксирует частоту подачи, тоннаж и время работы. Это формирует прослеживаемые производственные данные.
• Взаимодействие склада и производства: Данные о распределении мусора объединяются с планом крана. Это позволяет оптимизировать маршруты и избежать столкновений.
• Основа для профилактического обслуживания: Колебания веса и тока указывают на износ канатов. Данные помогают вовремя провести техническое обслуживание.

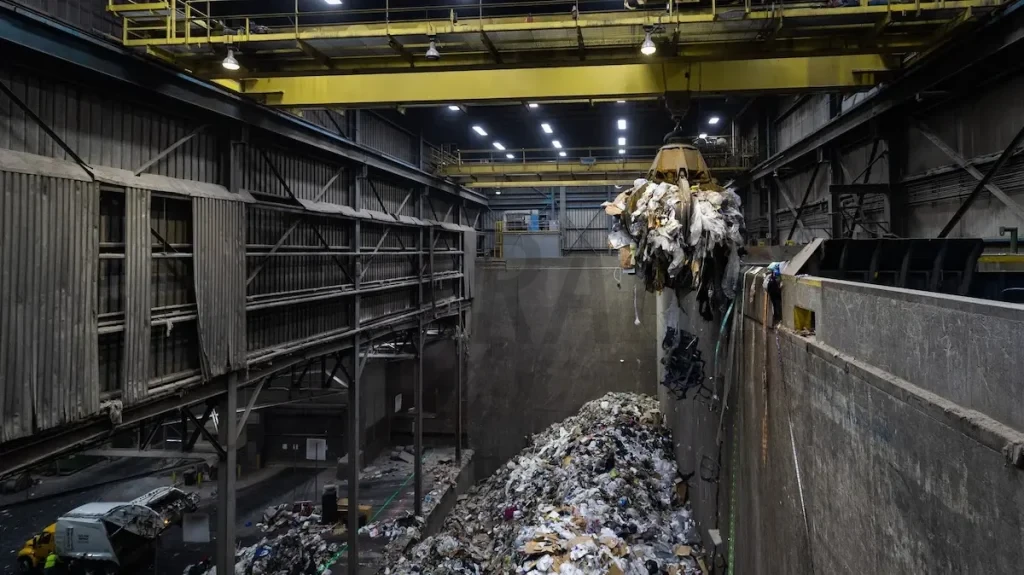

Как мостовой грейферный кран обеспечивает координацию захвата и подачи мусора?

В работе мусоросжигательного завода важна не только скорость одного захвата. Эффективность мостового грейферного крана заключается в бесшовной связи с аппетитом печи. Для достижения такого баланса необходима точная координация по четырем направлениям:

• Координация объема захвата и потребностей печи: Печи требуют стабильной теплотворной способности. Нельзя допускать перегрузки или нехватки топлива. Система крана следит за уровнем бункера в реальном времени. Она подбирает вес захвата под влажность и теплоту мусора. Это обеспечивает ритм подачи, соответствующий нагрузке котла.
• Координация траектории и позиционирования: Бункер имеет ограниченное пространство. Тележка и мост должны двигаться по оптимизированной траектории. Системы антираскачки и лазерного позиционирования помогают крану. Мостовой грейферный кран быстро входит в кучу мусора. Он точно доходит до приемной воронки, снижая потери времени и рассыпчатость.
• Координация смешивания и непрерывной подачи: Перемешивание и подача идут параллельно. Кран переворачивает влажный мусор в свободное время. При этом он готов сразу ответить на запрос печи о подаче. Алгоритмы планирования позволяют совмещать задачи без задержек.
• Режимы управления: Кран поддерживает гибкое переключение режимов. Автоматическая система управляет рутиной ночью или днем. При сложных крупных отходах можно включить ручной режим. Это сочетает высокую эффективность с гибкостью при ЧП.

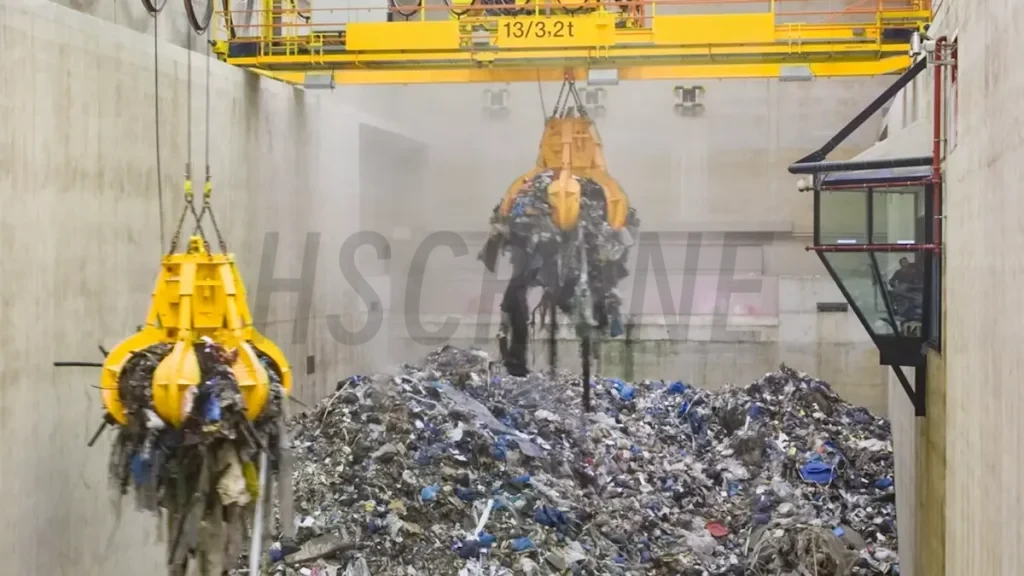

Ключевые параметры выбора мостовой грейферный кран для завода

Условия завода специфичны. Выбор мостового грейферного крана не должен слепо копировать стандартные краны. Ниже приведены ключевые параметры для выбора:

Параметры выбора	Ключевые факторы
Номинальная грузоподъемность	Учитывает вес грейфера, максимальный объем захвата и нагрузку подъемного механизма при частой работе.
Объем и тип грейфера	Подбирается с учетом плотности мусора, формы отходов, характеристик захвата и защиты от просыпки.
Режим работы	Кран работает 24 часа без выходных, поэтому класс должен выдерживать высокую усталостную прочность.
Пролет и высота подъема	Соответствуют размерам бункера, пролету рельсов и перепаду высоты до воронки печи.
Скорость движения и позиционирование	Определяют эффективность цикла; требуют баланса между скоростью, антираскачкой и точностью.
Способ управления	Зависит от автоматизации завода: кабина, полуавтоматика или полностью автоматическая система.
Адаптация к среде	В бункере сыро и пыльно; электроника и конструкция должны иметь высокий класс защиты от коррозии.
Безопасность и техобслуживание	Фокус на концевых выключателях, системе антираскачки, блокировках и легкости замены деталей.

Напоминание по выбору: Параметры крана определяются оценкой условий на месте. Нельзя выбирать кран только по тоннажу завода или объему грейфера. Иначе это приведет к недостаточной мощности или переизбытку возможностей оборудования.

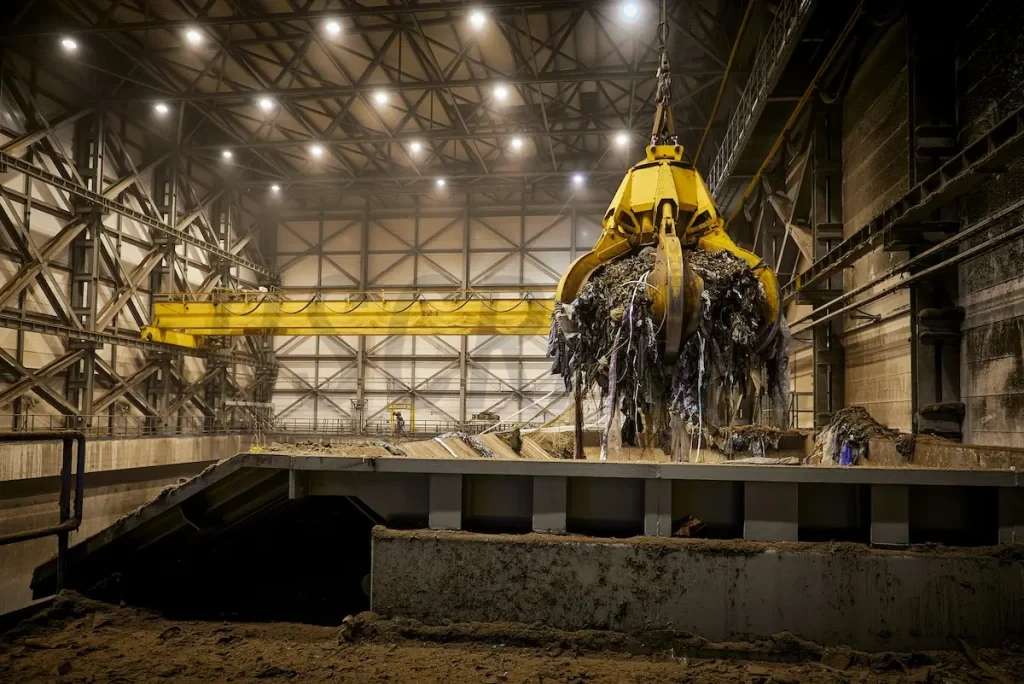

Преимущества продукции HNHS: мостовой грейферный кран для завода

В условиях высокой влажности, коррозии и частой работы мостовой грейферный кран HNHS обеспечивает высокую надежность и низкие затраты:

• Стандартизированный инженерный проект и конструкция: Машина строго соответствует пункту 5 ISO 4301-1:2016. Кран и механизмы относятся к высшему режиму работы A8 / M8. Это гарантирует прочность при постоянной полной нагрузке. Конструкция соответствует FEM 1.001 (1998), том 3, по расчету нагрузок и напряжений. Также соблюдаются требования EN 13001-2:2014, пункт 4.2. Это предотвращает деформацию конструкции при длительных нагрузках.
• Различные варианты грузоподъемности: Модели грузоподъемностью 8т, 10т, 12.5т и более подходят для заводов мощностью от 800т до 1500т в день.
• Специальные грейферы с защитой от протечек: Для мусора разной плотности используются гидравлические или механические 4-канаторные грейферы. Зубья укреплены износостойким сплавом. Плотные кромки предотвращают утечку фильтрата и мелкого мусора.
• Три режима работы: Кран оснащен 3D-лазерным сканированием и системой антираскачки. Он поддерживает 24-часовой автоматический режим захвата, перемешивания и подачи. При необходимости можно легко переключиться на ручной режим.
• Безопасность и удобство обслуживания: Приводы и шкафы имеют высокий класс защиты IP55/IP65. Кран оснащен защитой от столкновений, перегрузки и взвешиванием. Просторное расположение барабанов и передач сокращает время замены деталей.
• Индивидуальная инженерная поддержка: Мы участвуем в проектировании размеров бункера и высоты рельсов. С учетом расхода завода мы подбираем объем грейфера, скорость и траекторию.

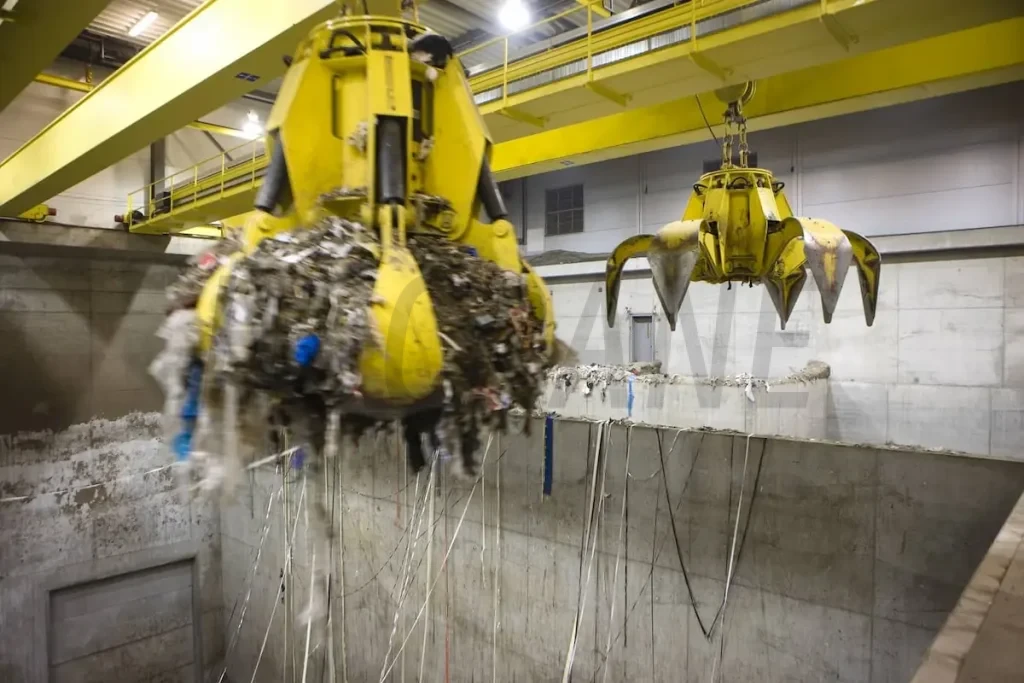

Классический кейс HNHS: индивидуальный проект мостовой грейферный кран

Проект: Проект расширения завода Waste-to-Energy (WtE) в Хошимине, Вьетнам (Фаза III).

• Требования клиента: Завод перерабатывает 2000 тонн мусора в день. Несортированный мусор имеет влажность более 50% и плотность 0.4–0.7 т/м³. Клиенту требовались 2 крана для непрерывной работы 24/7. Они должны работать в автоматическом режиме и обеспечивать пиковую подачу 600 т/день на печь.
• Решение HNHS: HNHS поставила 2 автоматических мостовых грейферных крана 12.5т — 28.5м. Краны оснащены грейферами 8 м³ и имеют режим работы FEM M8 / ISO A8. Оборудование имеет частотное регулирование, антираскачку и антикоррозийную защиту от сероводорода и аммиака.
• Координация процессов: Система включает 3D-сканеры и DCS управления. Мостовой грейферный кран распознает рельеф мусора и зоны ферментации. Он автоматически перемешивает сухой и влажный мусор. Кран точно подает мусор по сигналам датчиков воронки. Краны работают без столкновений и задержек.
• Результаты проекта: Время одного цикла сократилось на 15%. Точность позиционирования подачи составила ±50 мм. Автоматический режим снизил нагрузку на персонал на 80%. Равномерное перемешивание стабилизировало температуру в печи. Простой оборудования уменьшился на 120 часов в год.

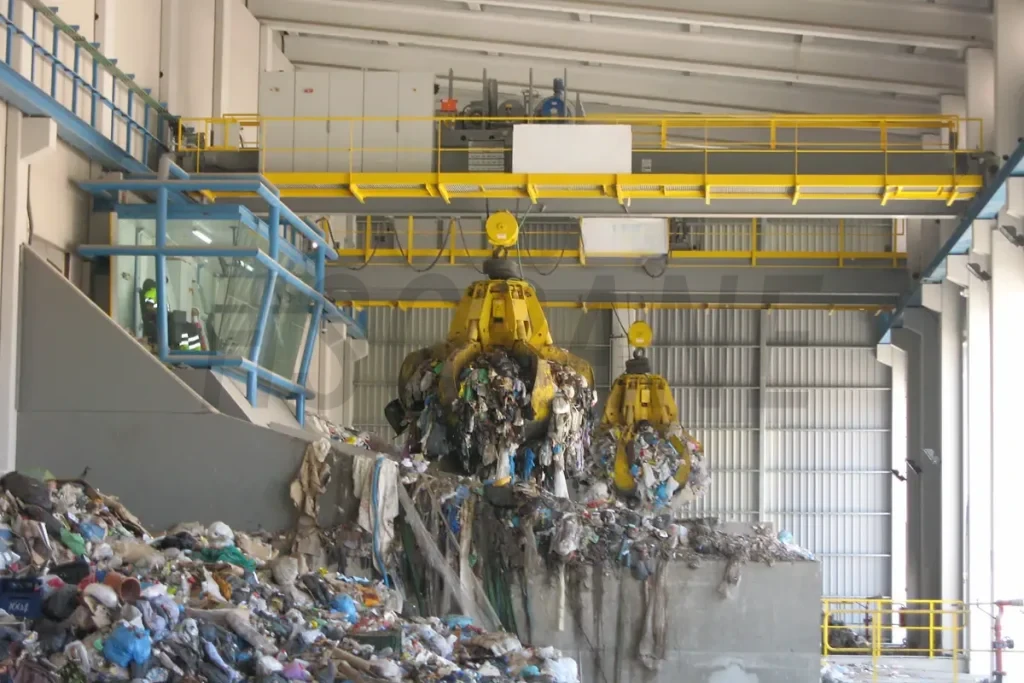

Рекомендации по эксплуатации и обслуживанию крана

Модуль обслуживания	Основные проверки	Частота	Ключевые действия и показатели	Предотвращение рисков
Грейфер и подъемный механизм	Каната, оси челюстей, гидросистема, износ барабана.	Ежедневно / Еженедельно	Проверять износ канатов; смазывать оси термостойкой смазкой; проверять масло в грейфере.	Предотвращает обрыв каната, утечку масла и слабое закрытие грейфера.
Электроника и система управления	Инверторы, концевики, 3D-сканеры, антираскачка.	Еженедельно / Ежемесячно	Чистить фильтры шкафов; проверять датчики столкновений; калибровать лазерное позиционирование.	Исключает сбои и удары о стены; защищает детали от коррозии газами.
Ритм работы и данные	Цикл захвата, вес, частота смешивания, подача.	Ежемесячно	Анализировать журналы PLC; сверять вес и уровень воронки; менять параметры под влажность.	Предотвращает холостой ход и перегрузки; повышает эффективность подачи.
Профилактическое обслуживание	Редукторы, рельсы, тормозные накладки, швы балок.	Ежеквартально / Ежегодно	Проверять масло в редукторе; измерять ровность рельсов; проверять износ тормозов и сварные швы.	Выявляет усталость металла; заменяет аварийный ремонт плановым обслуживанием.

Заключение

Стабильная и эффективная работа мусоросжигательного завода зависит от оборудования. Мостовой грейферный кран служит ключевым связующим звеном всех процессов. В условиях высокой влажности и коррозии важен правильный выбор. Грамотный выбор крана, интеллектуальное управление и обслуживание необходимы. Это снижает аварийность и стабилизирует температуру в печи. Надеемся, статья поможет вам при выборе и эксплуатации оборудования.

Если вы планируете проект или модернизацию крана, свяжитесь с нами. Наша команда предоставит профессиональную оценку, проект и поддержку.
[Нажмите здесь, чтобы связаться с технической командой HNHS]

Руководство по выбору
Эффективная работа требует надежной конструкции и правильного выбора параметров. Хотите подобрать наиболее экономичный класс работы для вашего оборудования?
Дополнительное чтение: [Как выбрать режим работы мостового крана? Руководство для высокоинтенсивных условий подъема]

FAQ

Документ носит справочный характер. Операции должны соответствовать законам и инструкциям.
