Аннотация

Для повышения эффективности многие цеха плотно устанавливают нескольких консольных кранов. Эффективность растет, но зоны поворота соседних устройств могут перекрываться. Тогда риск столкновения стрел или грузов становится очень высоким. При совместной работе больше всего боятся столкновения оборудования. Как обеспечить полный охват рабочих мест? И как при этом полностью устранить риск столкновений? В этой статье мы подробно обсудим этот вопрос. Мы детально разберем ключевые методы предотвращения столкновений. Начнем с планировки установки и разделения рабочих зон. Затем обсудим безопасные расстояния и пределы поворота. Также рассмотрим выбор систем защиты и правила совместной работы. Кроме того, мы рассмотрим реальные проекты компании HNHS. Посмотрим, как эти решения работают в настоящих цехах. Хотите, чтобы краны в цеху работали слаженно и безопасно? Читайте дальше или сразу свяжитесь с компанией HNHS. Получите эксклюзивный план компоновки и безопасной конфигурации оборудования.

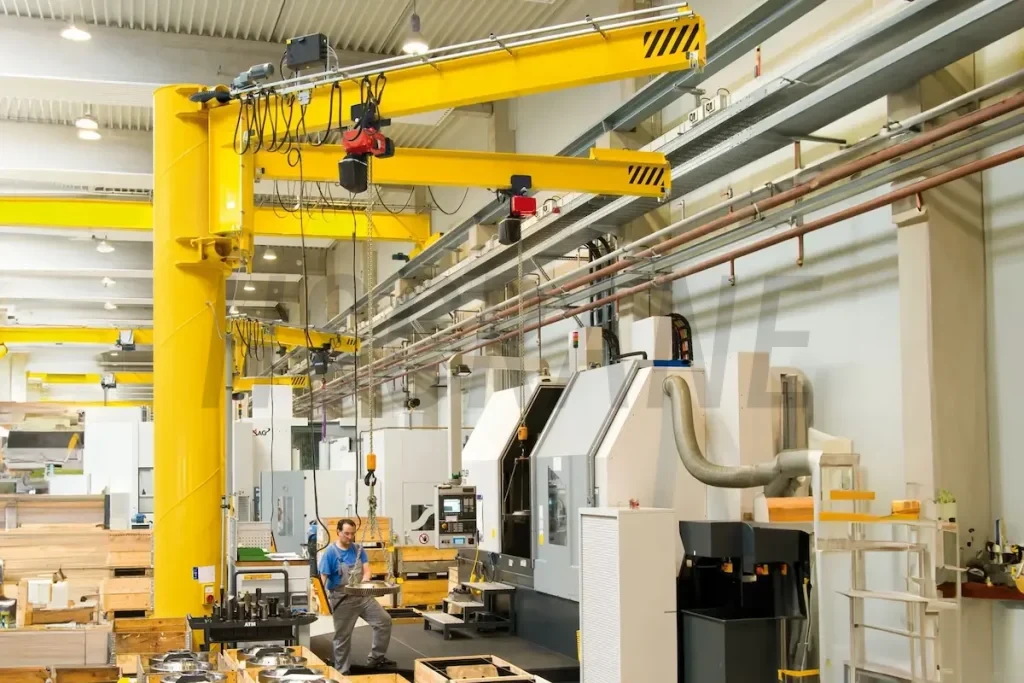

Почему несколько консольных кранов легко сталкиваются при работе?

В современных цехах часто рядом работают много кранов. Они могут плавно перемещать материалы. Но при вращении стрелы могут превратиться в машинки на автодроме. Это происходит, если начальное планирование было выполнено плохо.

Типичные сценарии одновременной работы нескольких устройств

Вы можете свериться с таблицей ниже. Проверьте, есть ли у вас сценарии, где работают несколько консольных кранов.

Сценарий применения	Особенности работы	Риск столкновения

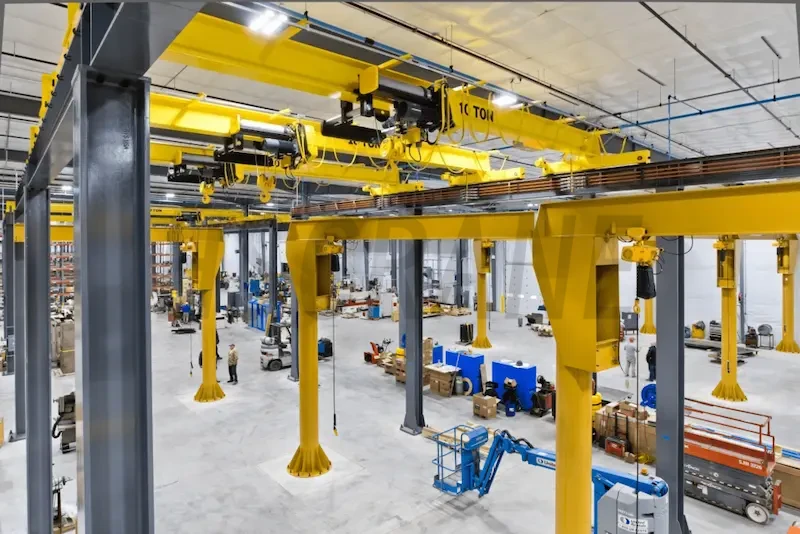

Обрабатывающий центр	Станки с ЧПУ стоят рядом. Частая загрузка, плотное расположение рабочих мест.	Зоны поворота легко перекрываются. При подъеме заготовок можно задеть соседнюю стрелу.

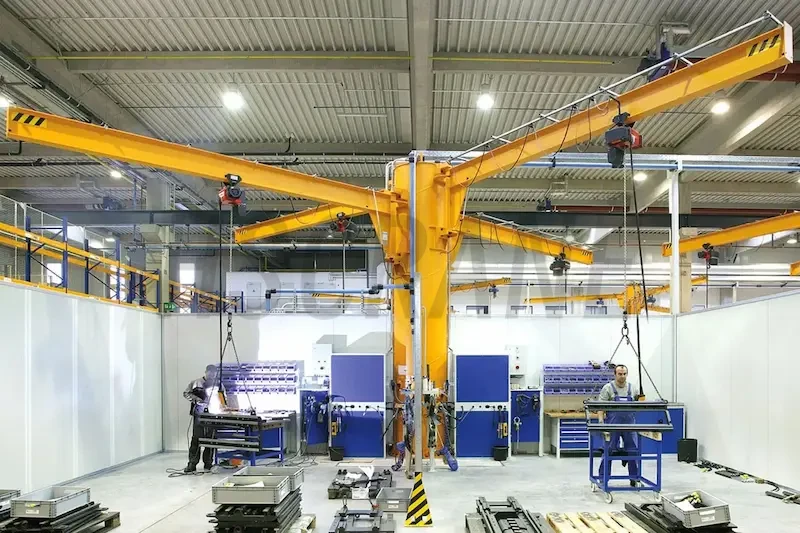

Сборочная линия	Детали передаются между станциями. Очень быстрый темп работы.	Операторы одновременно вращают стрелы для передачи. Возможен прямой контакт стрел или крюков.

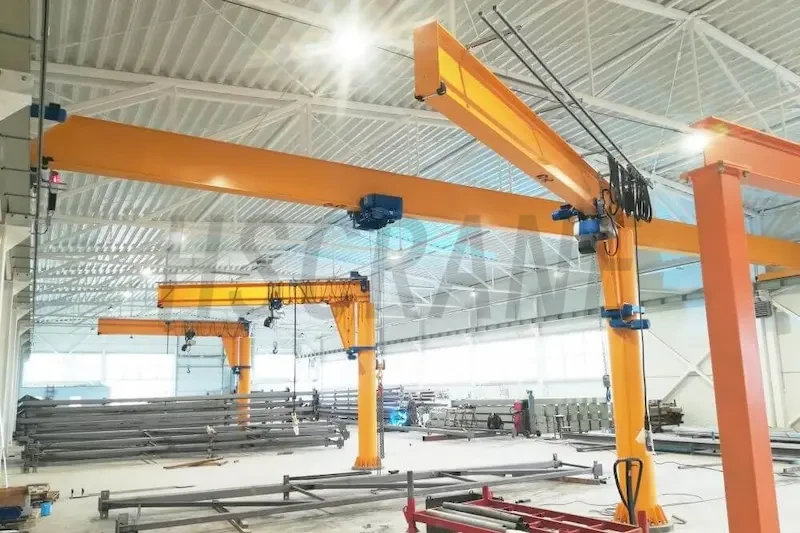

Крупный сварочный пост	Детали большие по размеру. Часто требуется помощь нескольких устройств.	Видимость ограничена, груз сильно раскачивается. При плохой координации легко происходит столкновение.

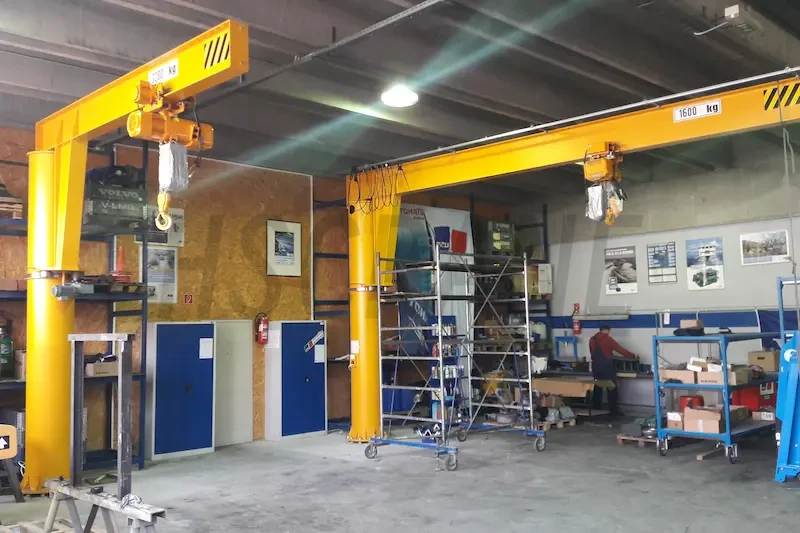

Зона упаковки и отгрузки	Готовая продукция пакуется на поддоны. Сходятся линии, частые подъемы и спуски.	Узкое пространство, много людей в одной зоне. Конкуренция за маршруты ведет к ударам.

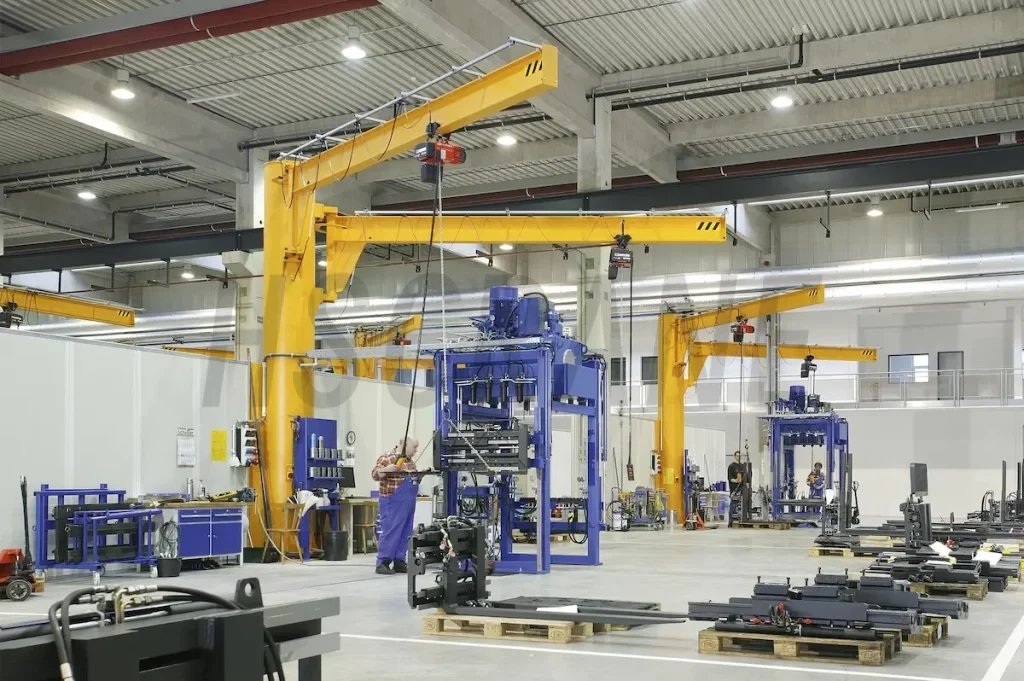

Риски столкновения из-за перекрытия зон поворота стрелы

На самом деле, когда сталкиваются несколько консольных кранов, всё сложнее. Это не просто удары стрел друг о друга. Это в основном вызвано следующими серьезными недостатками:

• Контакт крюка и груза с соседним оборудованием: При вращении крана груз на крюке имеет инерционное раскачивание. Даже если стальные конструкции двух устройств не соприкасаются. Из-за перекрытия зон поворота возможен удар. Груз крана А может ударить колонну или стрелу крана Б. Он может задеть даже висящий в воздухе крюк. Такое физическое вмешательство может повредить материалы. В худшем случае это приведет к нестабильности оборудования.
• Слепые зоны из-за разобщенности операторов: В цеху шумно, операторы сосредоточены на своем грузе. У них нет времени следить за действиями коллег рядом. Один поворачивает налево, другой как раз направо. Слепые зоны и плохая связь ведут к авариям. В зонах перекрытия очень легко может произойти столкновение.
• Влияние плохой планировки на эффективность и безопасность: Многие заводы ставят оборудование туда, где есть пустое место. Это приводит к крайне нерациональной планировке. Чтобы избежать столкновений, операторы вынуждены делать паузы при подъеме. Им приходится постоянно проверять безопасное расстояние. Это сильно увеличивает психологическую нагрузку на рабочих. Купленное для эффективности оборудование замедляет темп производства. Оно становится настоящим узким местом производственного процесса.

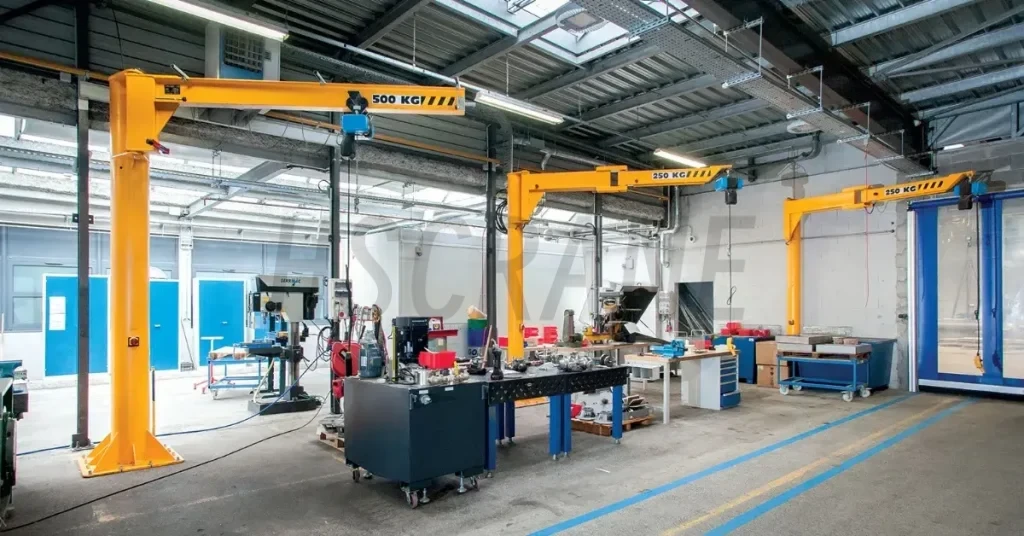

Как разумно спланировать рабочую зону для нескольких консольных кранов?

Чтобы полностью избавиться от проблем со столкновениями несколько консольных кранов, недостаточно полагаться лишь на внимательность операторов. Необходимо начать с предварительного монтажа и компоновки оборудования. Грамотное планирование рабочей зоны позволяет свести риски столкновений к минимуму на самом корневом уровне.

При проектировании размещения нескольких консольных кранов нам нужно сосредоточиться на следующих шагах:

• Шаг первый: определение позиций по ходу движения материалов: Не расставляйте консольные краны в одну линию только ради красивого внешнего вида. Точки установки оборудования должны полностью подчиняться распределению рабочих мест и потоку материалов. Откуда идут материалы, куда они направляются и где передаются? Нарисуйте эти маршруты, и основания колонн кранов должны располагаться в ключевых точках.
• Шаг второй: анализ максимального радиуса действия каждого крана: Какой площадью может управлять каждый кран — это ядро компоновки. Нужно точно рассчитать радиус с учетом потребностей постов. Важно гарантировать доставку груза, но не гнаться за слишком длинной стрелой, чтобы не занимать пространство соседей.
• Шаг третий: избегайте пересечения зон и разделите права доступа: Радиусы работы соседних устройств обычно перекрываются для передачи грузов. Но нужно избегать слишком больших зон пересечения. Мы рекомендуем разделить пространство на две части:
  • Независимая рабочая зона: Доступна только для одного устройства. Используется для повседневной работы без взаимных помех.
  • Общая зона (зона передачи): Небольшой общий участок для передачи материалов между этапами. Действует правило «сначала вышел, потом зашел».
• Шаг четвертый: повышение коэффициента охвата за счет компоновки: Хорошая компоновка покрывает максимум точек минимумом оборудования и короткой стрелой. Иногда небольшой поворот колонны позволяет эффективно развести траектории двух устройств без затрат на защиту.

Ключевые факторы проектирования: При разработке схемы инженер должен объединить радиус работы, угол поворота, маршрут и расстояние между постами в трехмерную модель. Это позволяет устранить угрозы еще на чертежной стадии.

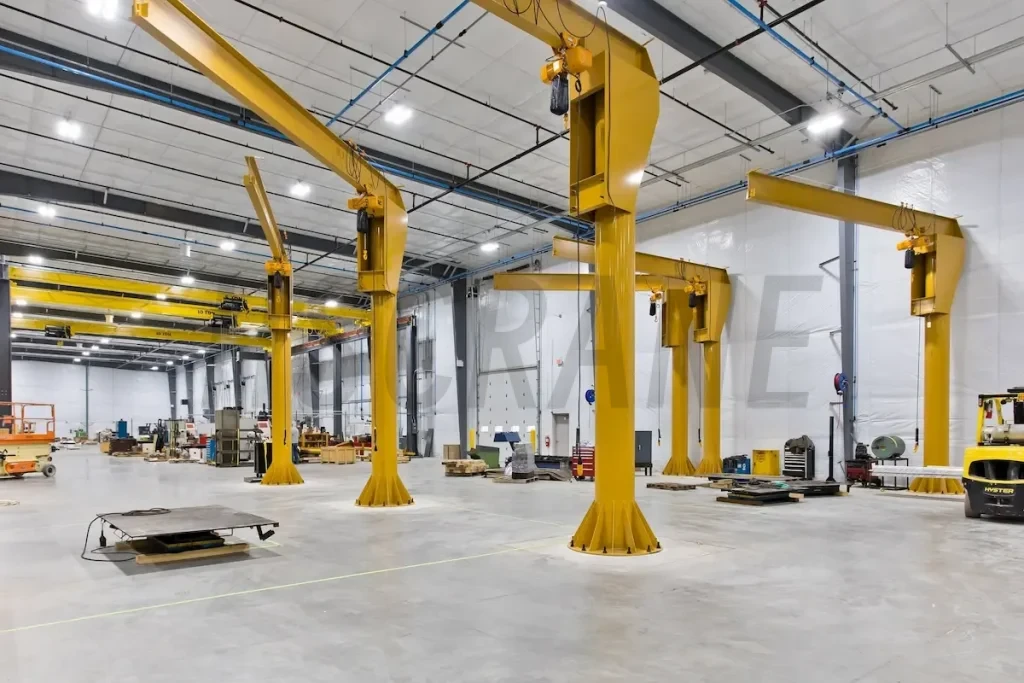

5 ключевых методов предотвращения столкновений для нескольких консольных кранов

В условиях реального цеха призывы соблюдать осторожность не работают. Для управления тяжелым оборудованием нужно использовать физическую изоляцию и мягкий контроль. Эти 5 методов получены на основе опыта множества проектов:

Метод предотвращения	Конкретные действия	Решаемая ключевая проблема
Метод 1: Разумный интервал установки	Точный расчет расстояния между колоннами до монтажа. Учет раскачивания груза (0.5–1 м запаса).	Устранение пересечений зон и физическая изоляция на корню.
Метод 2: Настройка пределов поворота	Установка ограничений для крана. Например, ограничение угла до 180 градусов с помощью упоров.	Исключение случайного выхода за пределы при повороте стрелы.
Метод 3: Четкое деление рабочих зон	Разметка пола на независимые и общие зоны. Правило: вход в зону Б только после выхода А.	Управление пространством и исключение борьбы за одну зону.
Метод 4: Установка систем антистолкновения	Оснащение лазерными или ультразвуковыми датчиками. Автоматическое торможение при сближении.	Компенсация слепых зон и создание защитного рубежа.
Метод 5: Внедрение правил совместной работы	Установление приоритетов, например, тяжелый груз важнее пустого. Требование присутствия сигнальщика.	Устранение управленческих пробелов из-за разобщенности операторов.

Хотите узнать больше о защите от столкновений для нескольких консольных кранов?

Свяжитесь с техниками HNHS для получения надежных решений.

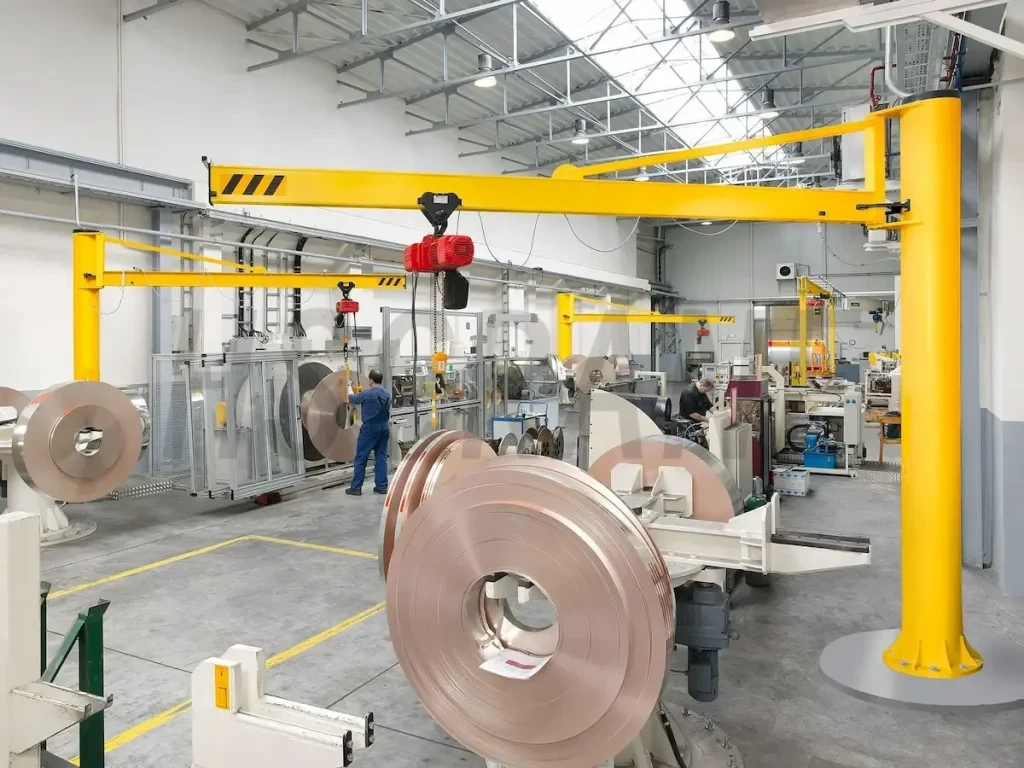

Какие противоударные технологии нужны для совместной работы?

Многие клиенты спрашивают о радарах безопасности. На самом деле антистолкновение — это сложная система из механики, электрики и датчиков. Обычно требуются следующие технологии:

• Механические ограничители: Самый дешевый и надежный барьер. Упоры и буферы варят между колонной и подшипником. Стрела не выйдет за границы даже при отключении света.
• Электрические концевые выключатели: Кулачковые или путевые выключатели. При приближении к опасной зоне питание мотора отключается. Стрела может двигаться только в обратном направлении.
• Датчики приближения: «Электронные глаза» на основе лазера, ультразвука или радара. Передают сигнал тревоги в мозг системы при критическом сближении устройств.
• Звуковая и световая сигнализация: Сирена и вспышки привлекают внимание операторов громким звуком при опасности.
• Система управления: Главный мозг. Анализирует данные датчиков и углов. Сначала дает команду снизить скорость, а затем остановить кран плавно, предотвращая раскачивание груза.
• Устройства экстренного остановок: Большая красная кнопка на пульте. Позволяет мгновенно обесточить всю систему в аварийной ситуации.

Совет от инженера: Не сводите защиту только к покупке электроники. Это комплексный проект, включающий компоновку, механические ограничения, электрику и управление.

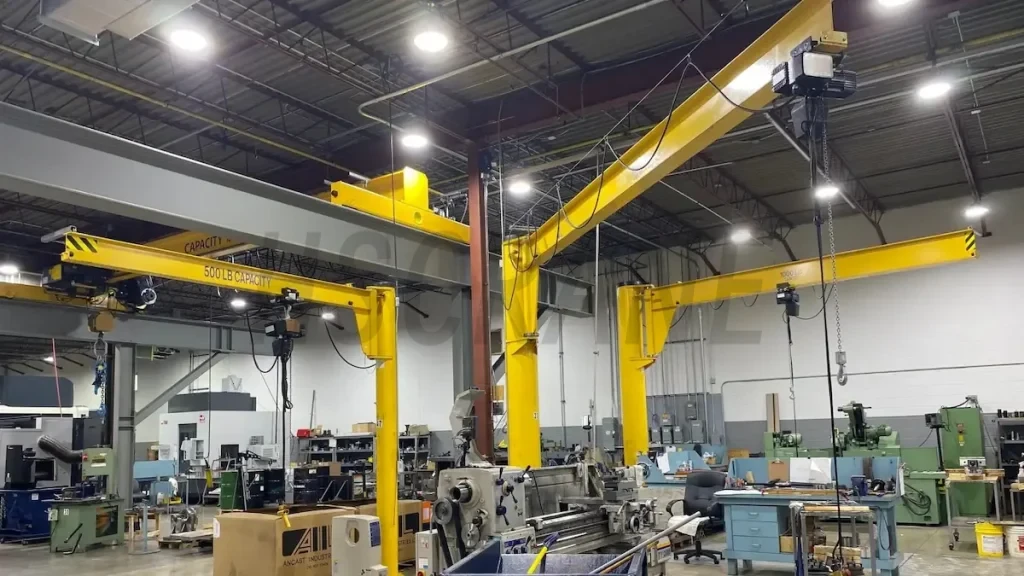

Каковы преимущества решений HNHS для нескольких консольных кранов?

В сфере совместной работы важна сила. Выбор правильного завода сэкономит ваше время. HNHS предлагает не только единичные краны. Мы создаем комплексные системные решения для цехов. Наша уверенность основана на строгом соблюдении стандартов.

• Гибкая конструкция нескольких консольных кранов: Для совместной работы стрелы легкие и имеют малую высоту. Мы строго соблюдаем нормы FEM 1.001. Это гарантирует прочность стали при частых пусках. Стрелы нескольких консольных кранов не деформируются при сближении.
• Кастомизация с точностью до миллиметра: Мы делаем оборудование под ваш цех. Инженеры используют 3D-модели для расчета высоты колонн. Соблюдая стандарт ISO 4301-1:2016, мы разводим соседние несколько консольных кранов в пространстве.
• Безопасность по строгим евростандартам: Защита от столкновений — это не просто датчик. Конфигурация для нескольких консольных кранов отвечает стандарту EN 14985:2012. Согласно пункту 5.6, HNHS предлагает многоуровневую защиту. Она включает механические упоры и датчики.
• Рост эффективности перемещения материалов: Без риска столкновений работа идет быстрее. Операторы больше не боятся соседних стрел. Наша схема работы нескольких консольных кранов делит общие зоны. Передача идет как в эстафете, повышая скорость на 20%.

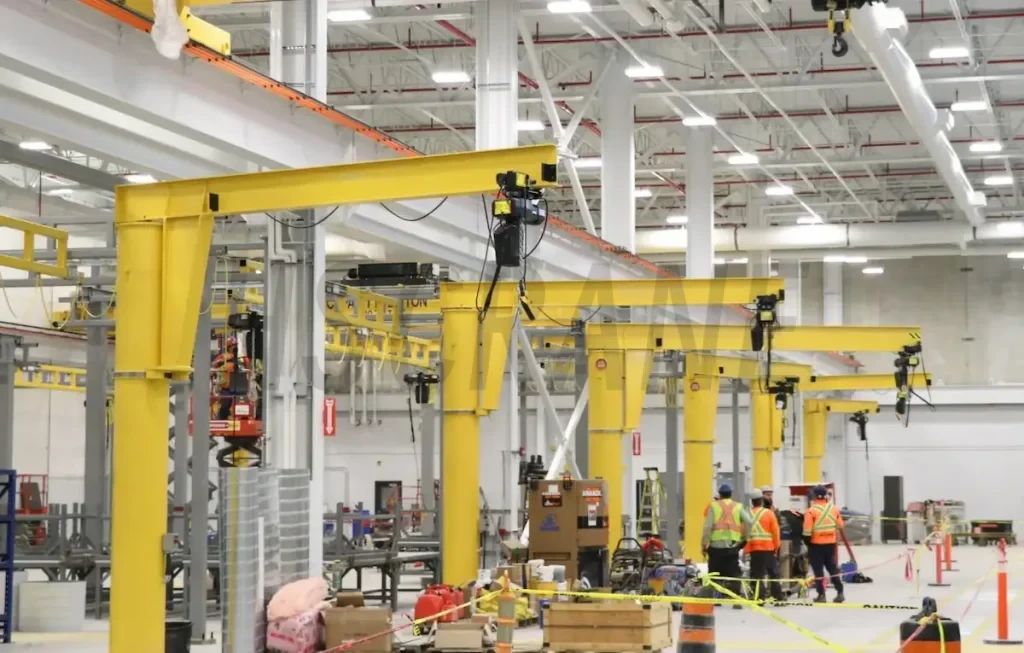

Классический пример HNHS: как работают несколько консольных кранов?

Лучше один раз увидеть реальный цех. Многие клиенты сомневаются в тесно стоящих кранах. Давайте рассмотрим типичный проект HNHS для нескольких консольных кранов.

Профиль проекта:

• Отрасль клиента: производство деталей шасси электромобилей.
• Закупленное оборудование: 16 нескольких консольных кранов.
• Сценарий: линия сборки длиной 120 метров.

Проблемы клиента: На линии 16 кранов стояли рядом. Радиусы соседних нескольких консольных кранов перекрывались на 30%. Из-за слепых зон за неделю произошло два столкновения. Рабочие стали бояться, замедляя работу. Тактовый метод упал с 3 до 5 минут.

Комплексное решение от HNHS:

1. Оптимизация длины стрел: Мы изменили длину стрел 4 кранов и сделали разницу по высоте 30 см. Это исключило контакт балок нескольких консольных кранов.
2. Жесткие механические упоры: Мы установили упоры для всех 16 кранов. Это исключило выход стрел нескольких консольных кранов в проходы.
3. Умная система блокировки: В общей зоне мы поставили лазерные датчики и контроллер. При сближении на 1.5 метра включается сирена, а на 0.8 метра питание отключается.

Результаты проекта:

• Безопасность: За 2 года работы нескольких консольных кранов аварий не было.
• Эффективность: Рабочие избавились от страха. Время такта снизилось до 2.5 минут, а эффективность выросла на 40%.

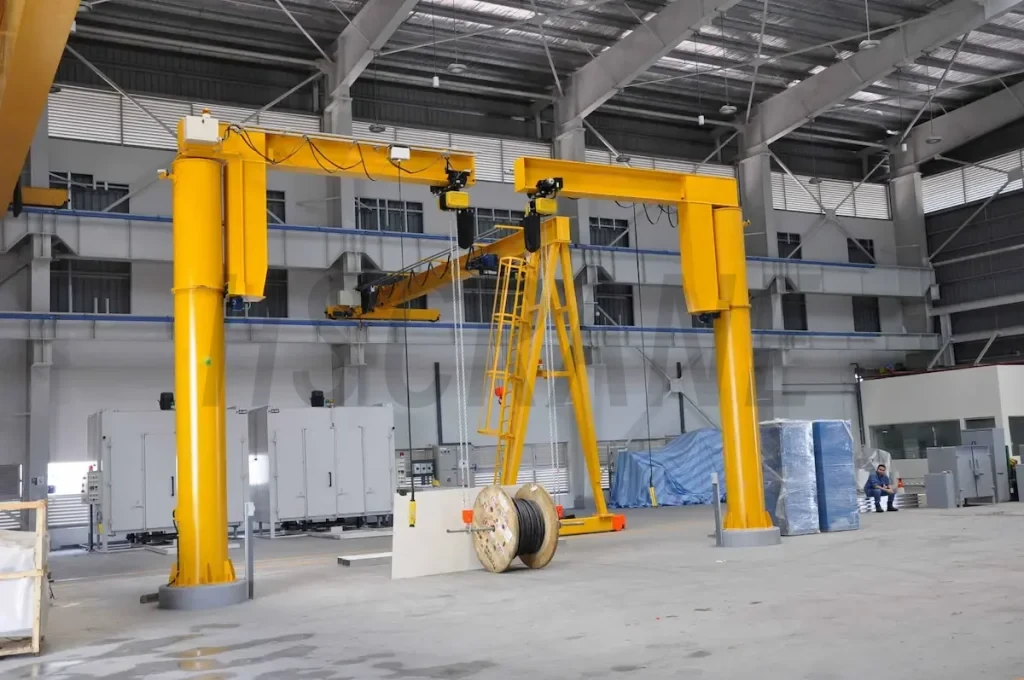

Контрольный список безопасности для нескольких консольных кранов

Управление безопасностью требует контроля. Мы создали удобную таблицу для проверки нескольких консольных кранов. Распечатайте ее и проверьте свой цех:

Проверка	Ключевые вопросы	Статус
Компоновка оборудования	Есть ли риск столкновения балок соседних нескольких консольных кранов?	□ Да □ Нет
Диапазон поворота	Установлены ли лимиты поворота для нескольких консольных кранов?	□ Да □ Нет
Маршрут груза	Пересекает ли траектория зоны работы других нескольких консольных кранов?	□ Да □ Нет
Безопасное расстояние	Сохраняется ли зазор более 0.5 метров у нескольких консольных кранов?	□ Да □ Нет
Устройства защиты	Установлены ли датчики и блокировки для нескольких консольных кранов?	□ Да □ Нет
Приоритет персонала	Есть ли правила приоритета для операторов нескольких консольных кранов?	□ Да □ Нет
Совместная работа	Есть ли регламент работы для нескольких консольных кранов?	□ Да □ Нет
Ежедневный осмотр	Проверяются ли упоры и датчики нескольких консольных кранов перед сменой?	□ Да □ Нет

Если есть сомнения хотя бы по одному пункту для нескольких консольных кранов, это скрытая угроза. Действуйте шаг за шагом от компоновки до лимитов. Это самый надежный подход.

Заключение

Добавление в цех несколько консольных кранов — это не простое сложение «1+1=2». Без общего планирования большее число устройств создает проблемы. Это три базовых принципа: разумная компоновка, ограничения, совместная работа. Удобная система несколько консольных кранов требует учета пяти факторов. Их нужно учесть на этапе раннего проектирования. Это радиус, угол поворота, маршрут, интервал и безопасность. Чем продуманнее система, тем проще работать операторам.

Готовы обеспечить эффективную работу нескольких консольных кранов?
Планируете новый цех или хотите модернизировать систему? Свяжитесь с компанией HNHS в любое время. Наша опытная команда предложит вам комплексные решения. Они включают выбор оборудования, 3D-планировку и защиту.
[Нажмите здесь, чтобы связаться с техниками HNHS]

Дополнительное чтение
Для компактных малых заводов не нужны огромные устройства. Гибкость и удобство здесь важнее всего. Если вы думаете о покупке легкого оборудования, рассмотрите консольные краны. Мы подготовили подробное сравнение плюсов и минусов:
[Консольный кран для небольшого завода: выбор, преимущества и применение]. Это поможет потратить деньги с умом.
