В строительстве мостов время и стоимость определяют успех проекта.  Задержка сроков приводит к перерасходу бюджета и снижению эффективности. Это также влияет на транспортное планирование, оборот средств и социальные выгоды. Мостовые проекты требуют крупных инвестиций и сложных технологических процессов. Любая задержка или переделка вызывает цепное увеличение затрат. В таких условиях применение мостоукладчика становится особенно важным. Он обеспечивает эффективную транспортировку и точный монтаж балок. Это сокращает сроки строительства, снижает затраты и повышает безопасность. Мостоукладчик стал ключевым оборудованием для ускорения, экономии и качества строительства.

Что такое мостоукладчик кран?

Определение и основные компоненты мостоукладочной машины

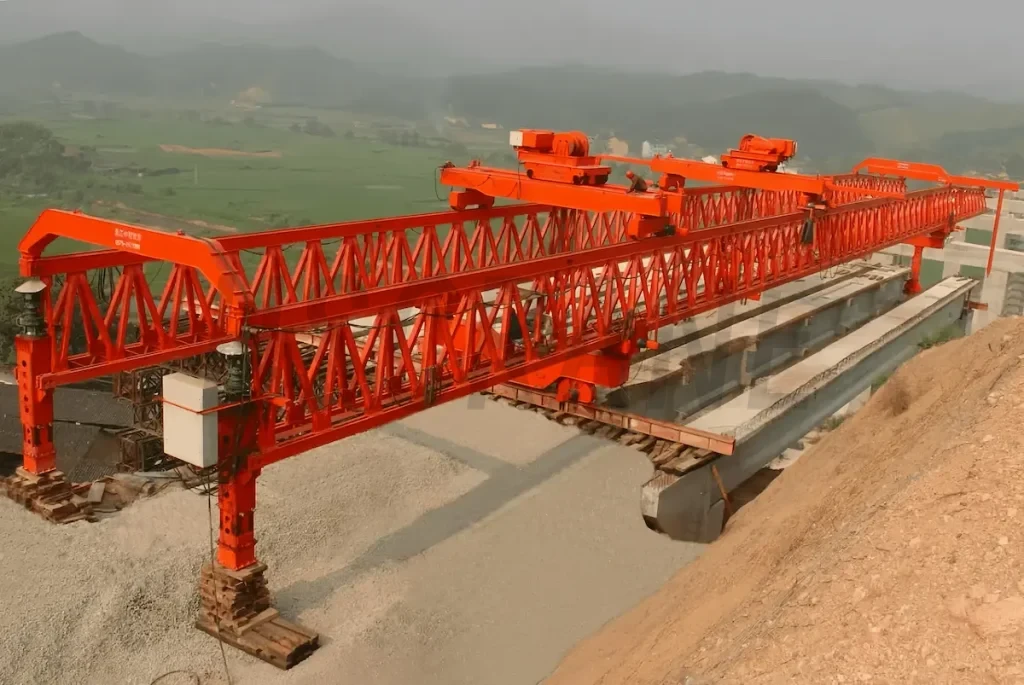

Мостоукладчик — специальное подъемное оборудование для строительства мостов. Он устанавливает предварительно изготовленные балки на опоры моста. Широко используется в автодорожных, железнодорожных и городских мостах. Обеспечивает быстрое и безопасное выполнение монтажных операций.

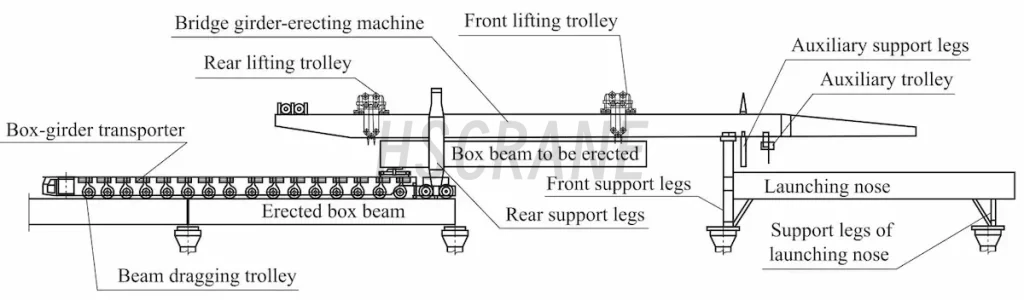

Основные компоненты:

• Главная балка: несущая конструкция, воспринимающая вес балки и оборудования.
• Передняя направляющая балка: обеспечивает проход над опорами и движение машины.
• Подъемная система: включает тали, тележки и механизмы подъема.
• Ходовая система: передние, средние и задние опоры с механизмами передвижения.
• Гидравлическая система: обеспечивает подъем, сдвиг и точное позиционирование.
• Электрическая и контрольная система: управляет, контролирует и защищает оборудование.
• Системы безопасности: сигнализация, аварийные тормоза и датчики для мониторинга работы.

Основные типы мостоукладчик

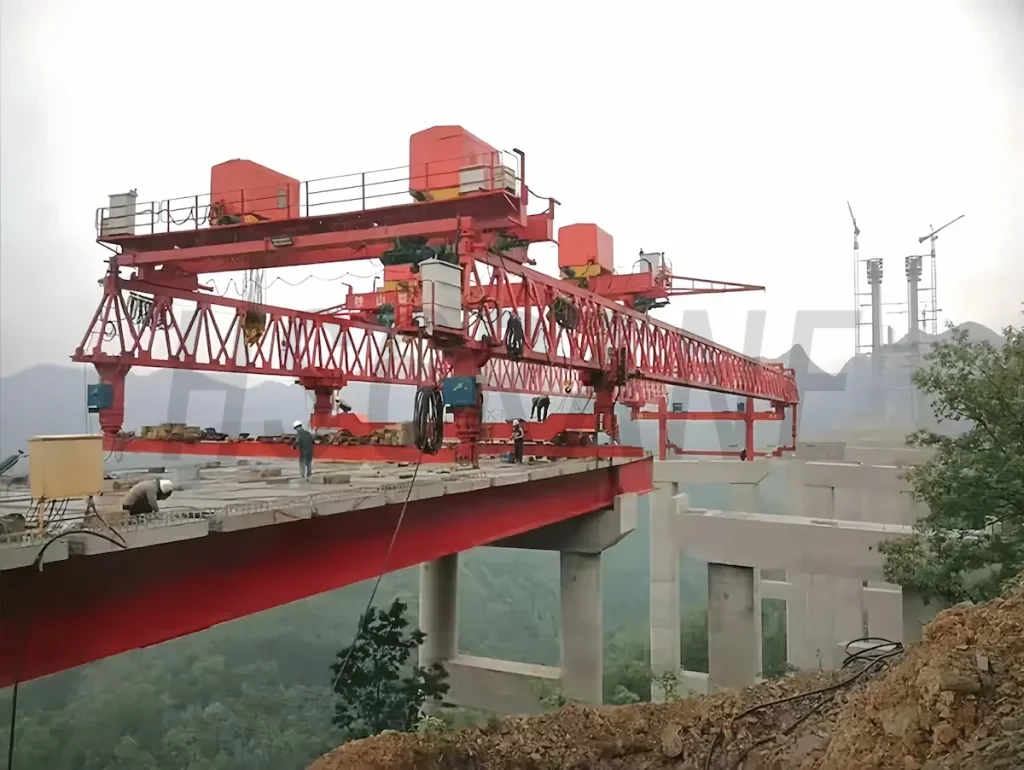

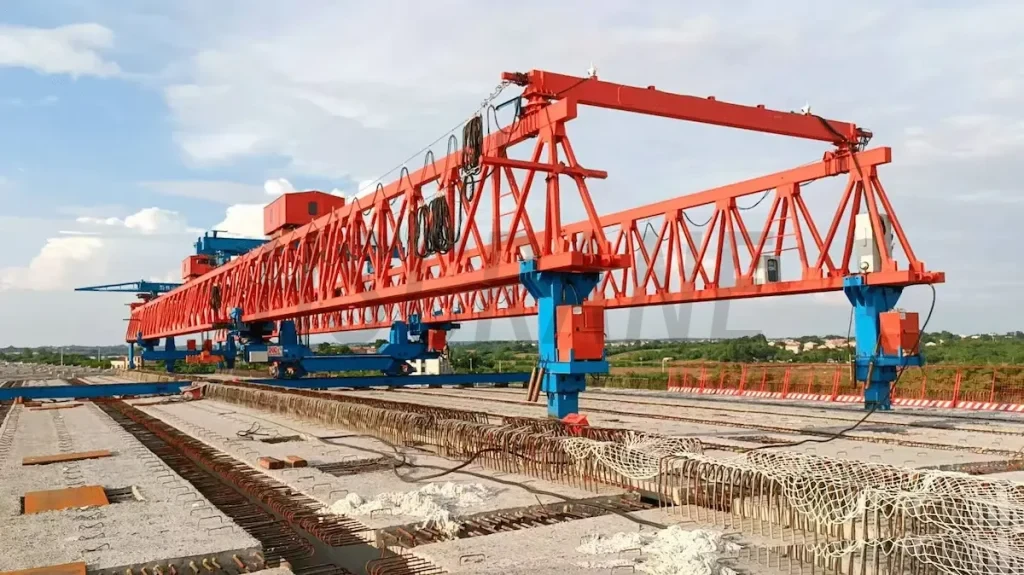

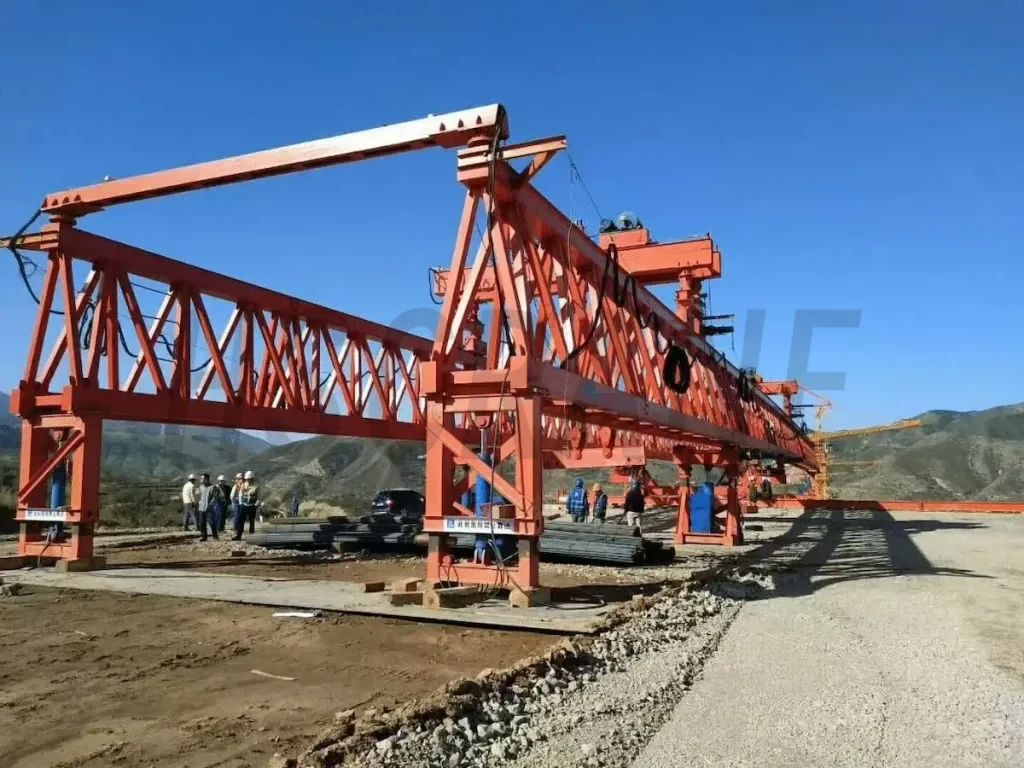

• Автодорожный мостоукладчик: легкая конструкция, быстрое разборное соединение, подходит для автодорожных балок.

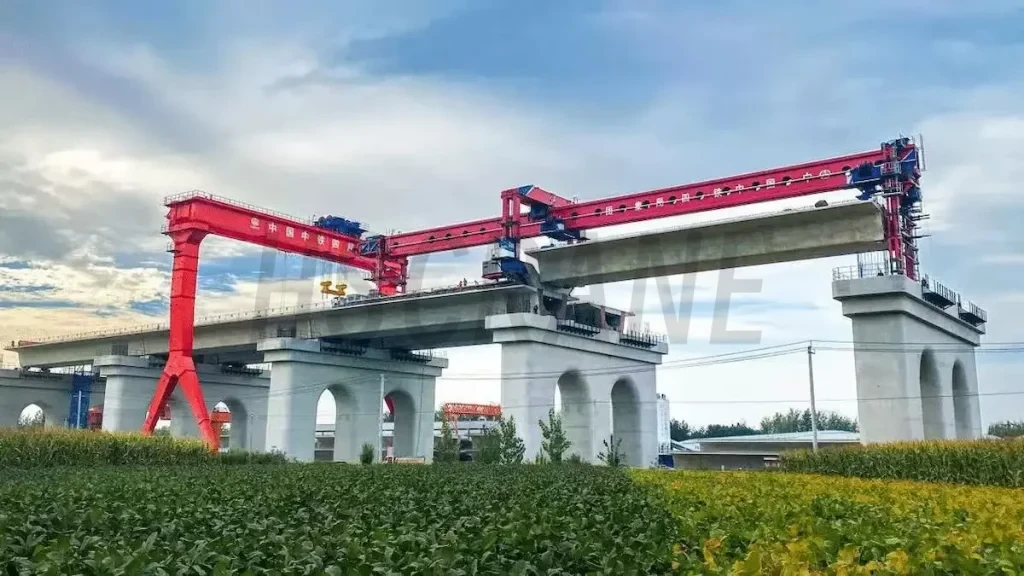

• Железнодорожный мостоукладчик: предназначен для тяжелых балок, обеспечивает высокую точность и безопасность.

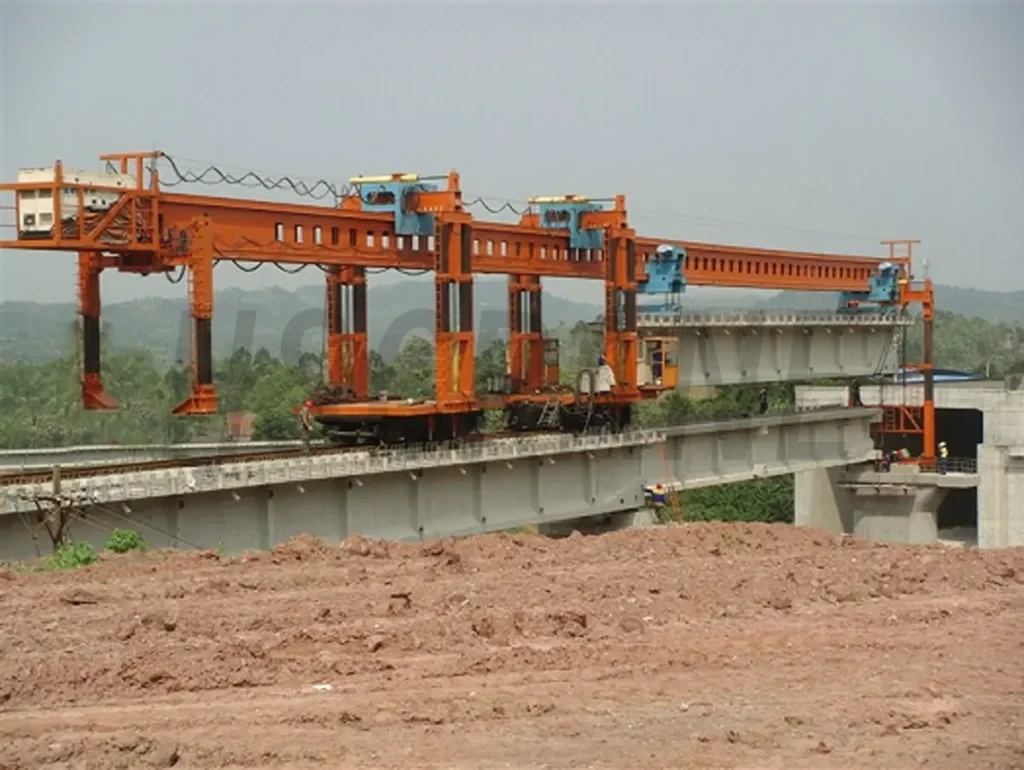

• Комбинированный (дорога-железная дорога): адаптируется к разным типам балок и расстояниям между опорами.

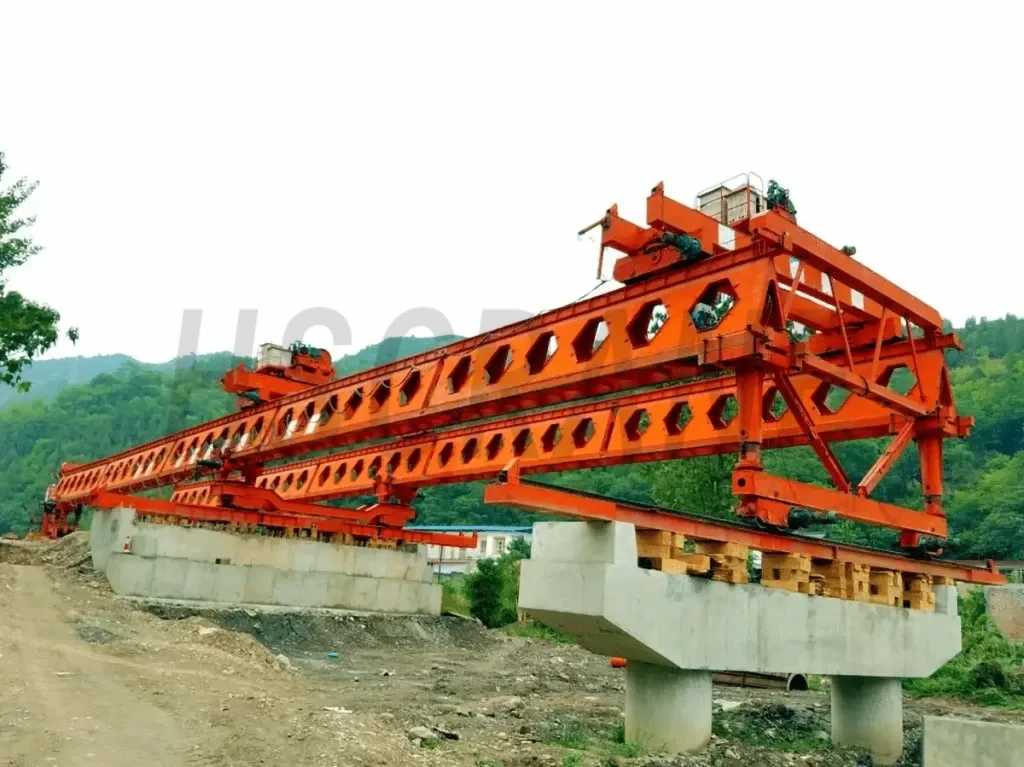

• Шагающий мостоукладчик: не требует рельсов, используется в горных районах и ограниченных условиях.

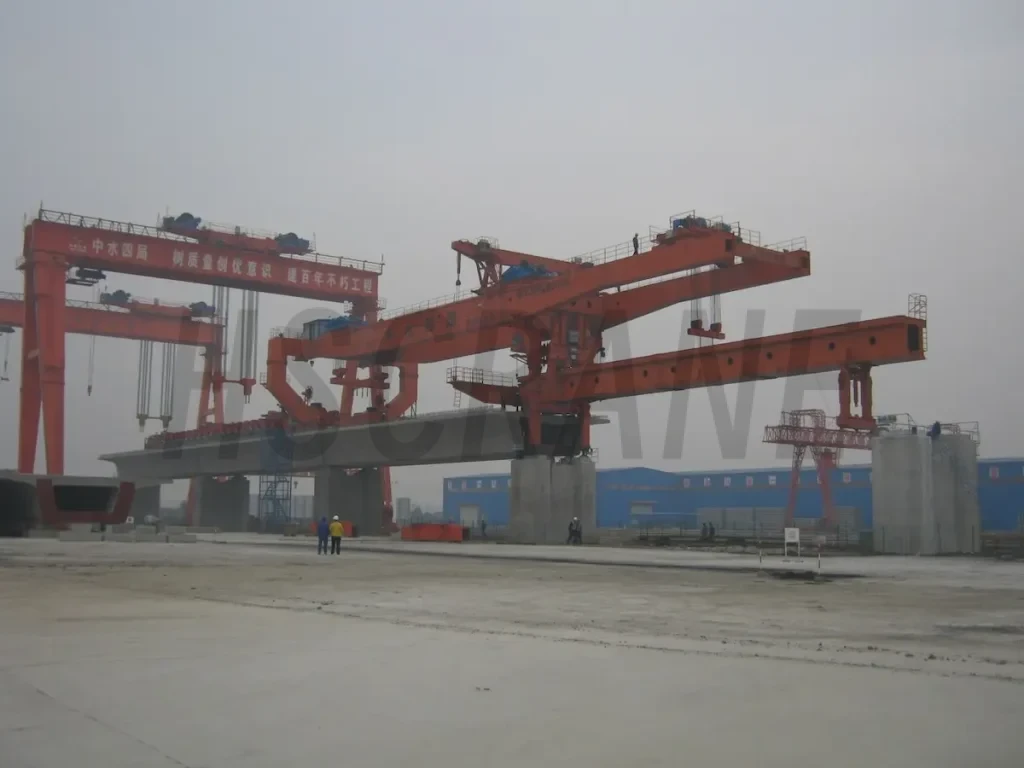

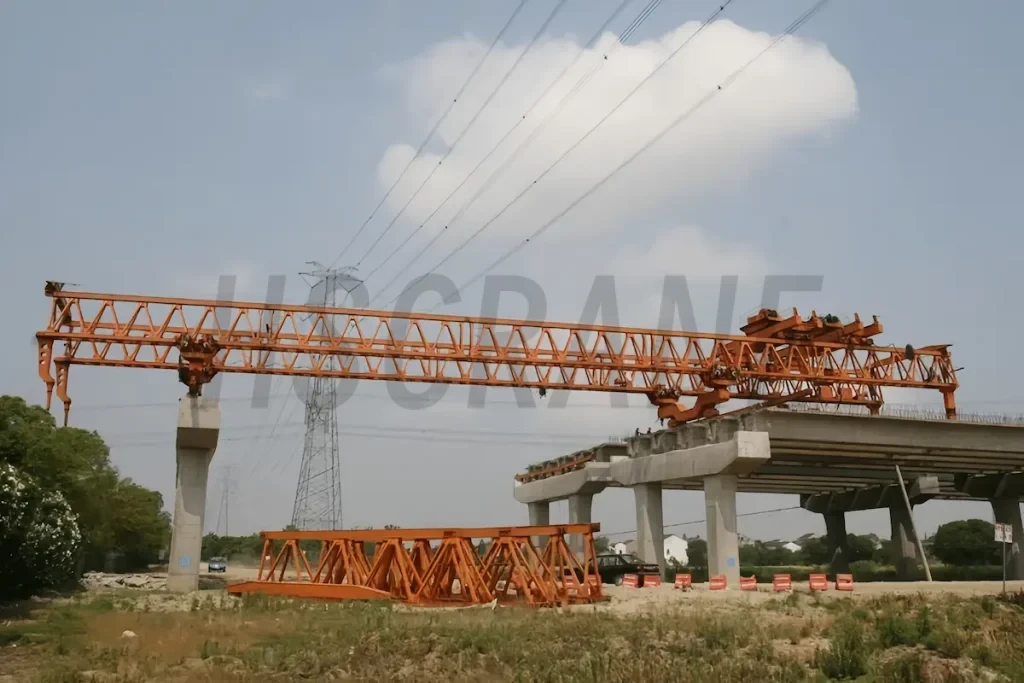

• С направляющей балкой: повышает устойчивость при переходе через пролеты, подходит для стабильных условий.

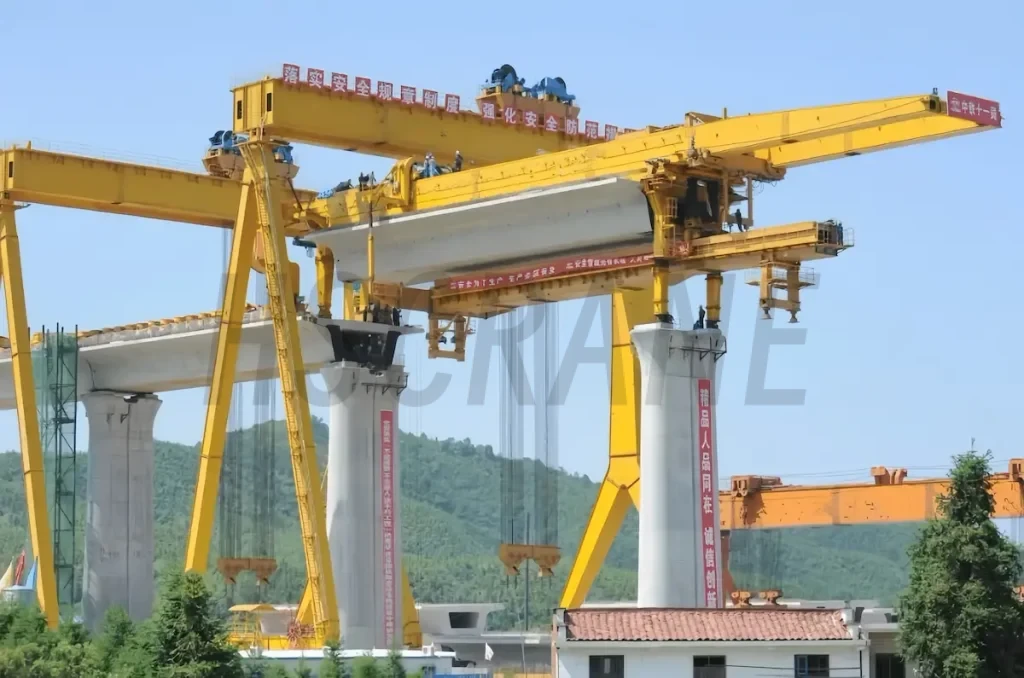

• Консольный мостоукладчик: использует подвесные захваты, обеспечивает гибкость и точное позиционирование.

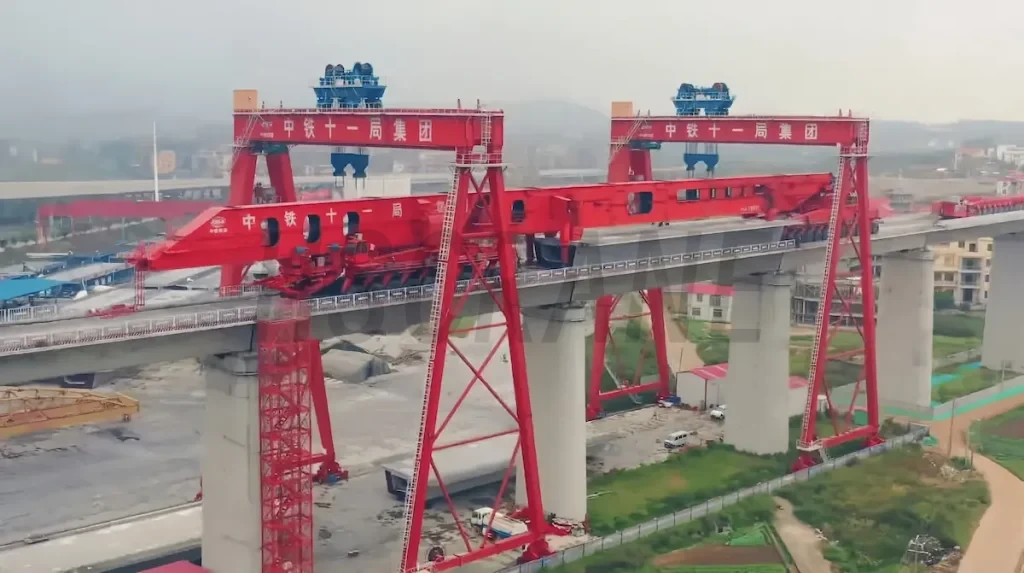

• Транспортно-монтажный мостоукладчик: объединяет транспортировку и установку балок в одном цикле.

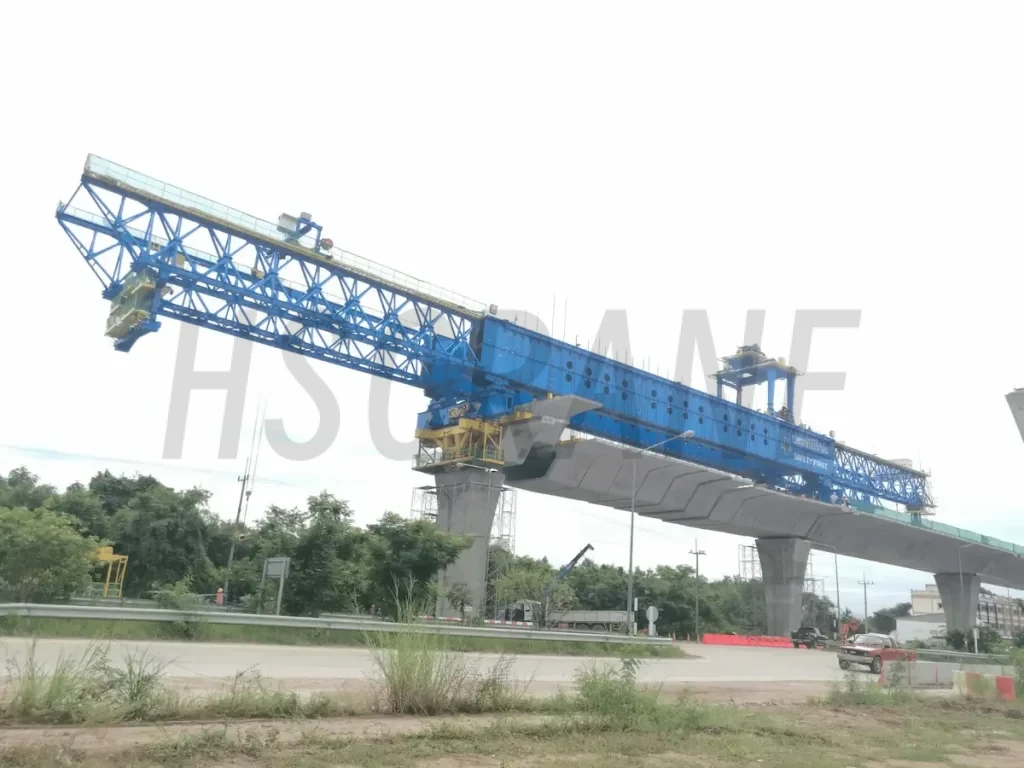

• Сегментно-сборочный мостоукладчик: предназначен для монтажа мостов поэтапной сборки в городских проектах.

Как мостоукладчик сокращают время строительства

Быстрый монтаж балок: снижение времени подъема и транспортировки

• Мостоукладчик выполняет подъем и установку прямо на мосту. Не требуется дополнительное подъемное оборудование.
• Двойные балки и синхронная система подъема обеспечивают быструю установку.
• Интегрированные модели выполняют транспортировку и монтаж за минуты.

Модульная конструкция: повышенная эффективность сборки и перемещения

• Модульная структура облегчает транспортировку и сборку на месте. Мостоукладчик можно быстро разобрать и перенести на новый участок.
• Это снижает зависимость от рельефа и дорожных условий.
• Модульность упрощает обслуживание и снижает риск простоев оборудования.

Автоматизированная система управления: сокращение ручных операций

• Современные мостоукладчики оснащены системами PLC и дистанционного управления.
• Они обеспечивают синхронный подъем, автоматическую калибровку и контроль положения.
• Автоматизация снижает ошибки операторов и повышает точность монтажа. Ключевые операции выполняются одним нажатием или программно. Это значительно повышает эффективность и безопасность монтажа.
• На одном автодорожном мосту HSCRANE использовал мостоукладчик с автоматическим управлением. Система обеспечила автоматический подъем, поперечное перемещение и точное позиционирование. Время установки балки сократилось с 2,5 до 1,5 часов. Общий срок проекта уменьшился примерно на 40%.

Как мостоукладчики снижают стоимость проекта

Снижение затрат на рабочую силу и подъемное оборудование

• Мостоукладчик совмещает функции подъема, транспортировки и позиционирования. Это снижает зависимость от гусеничных кранов и мостовых подъемников.
• Автоматическое управление позволяет небольшому числу операторов выполнять весь процесс.
• Механизация повышает производительность и снижает стоимость монтажа балки.

Повышение точности и снижение переделок

• Мостоукладчик оснащен лазерными датчиками и системой интеллектуальной калибровки. Точность позиционирования достигает миллиметрового уровня.
• Это предотвращает смещение и внутренние напряжения в балках. Уменьшается количество переделок и потери материалов.
• Система стабилизации обеспечивает согласованность и предсказуемость качества.

Повторное использование снижает долгосрочные инвестиции

• Мостоукладчики имеют модульную и разборную конструкцию.
• Они легко адаптируются к разным мостам и типам балок. Достаточно заменить направляющую или изменить пролет.
• Это увеличивает срок службы оборудования и инвестиционную отдачу. Одна покупка — использование на множестве проектов.

Энергосбережение и снижение затрат на обслуживание

• Новые мостоукладчики оснащены энергоэффективной гидравликой и частотным управлением. Это снижает потребление энергии и топлива.
• Системы мониторинга выявляют неисправности заранее. Это уменьшает простои и стоимость обслуживания.
• Стандартизированные компоненты ускоряют ремонт и техническое обслуживание.

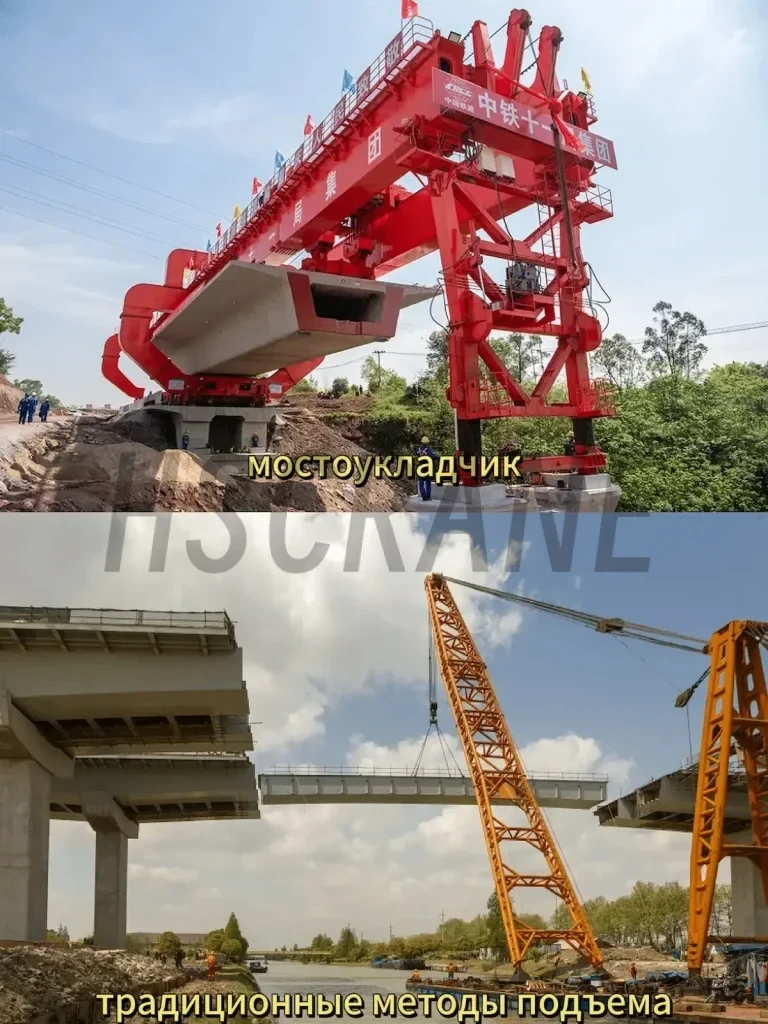

Сравнение: мостоукладчик и традиционные методы подъема

Показатель	Мостоукладчик	Традиционный метод подъема
Время строительства	Высокая эффективность непрерывной работы, установка нескольких балок в день, срок сокращается на 30–50%	Требуются частые перемещения и сборка кранов, ограничение по площадке, длительный цикл
Трудозатраты	Высокая автоматизация, требуется мало операторов	Нужны многочисленные монтажники, командиры, водители и вспомогательный персонал
Оборудование	Универсальная машина для транспортировки и монтажа, не требует дополнительных кранов	Требуется несколько гусеничных кранов, транспорт и вспомогательные механизмы, высокие затраты
Точность монтажа	Лазерное измерение и система PLC, высокая точность позиционирования, минимальные ошибки	Зависимость от ручного управления, большие ошибки, высокий риск переделки
Безопасность	Стабильная работа, автоматизация снижает риски высотных работ	Много ручных операций и координации, повышенная опасность
Экономическая эффективность	Оборудование используется многократно, низкие долгосрочные затраты	Для каждого проекта требуется аренда или переброска техники, высокие постоянные расходы
Устойчивое развитие	Модульная, повторно используемая конструкция, энергосберегающие системы снижают выбросы и энергопотребление	Низкая эффективность использования, высокий расход энергии, неблагоприятно для экологии и бюджета

Адаптация и индивидуализация для разных мостовых проектов

Мостоукладчики обладают высокой степенью адаптивности и кастомизации.

Разные типы мостов и условий требуют индивидуальных решений.

Индивидуальные решения HSCRANE

HSCRANE разрабатывает мостоукладчики для автодорожных, железнодорожных, городских и вантовых мостов. По пролету:

• регулируемая структура балки и подъемная система для мостов любого масштаба.
• По типу балки: совместимость с Т-балками, коробчатыми и комбинированными конструкциями.
• По условиям: адаптация к горам, побережьям и экстремальному климату. Оборудование устойчиво к жаре, влажности и ветру.

HSCRANE использует модульную конструкцию и международные стандарты FEM/ISO. Компания обеспечивает безопасные, эффективные и индивидуальные мостовые решения.

Пример проекта

На мосту через реку с сильным ветром и сложным рельефом HSCRANE применил двухнаправляющий мостоукладчик. Пролет главной балки составил 130 метров. Оборудование совместимо с коробчатыми балками длиной 30–60 м.

Система контроля устойчива к ветру и температурным перепадам. Электроуправление поддерживает дистанционный мониторинг и диагностику. Машина стабильно работает при жаре, влажности и ветровых нагрузках.

Мостоукладчик — ключевое оборудование современного мостостроения. Он экономит время, снижает затраты и повышает безопасность. Подходит для эстакад, речных мостов и городских развязок. Индивидуальные решения HSCRANE обеспечивают высокую эффективность и качество строительства.
